H01M 10/48 — акумулятори, комбіновані з пристроями для вимірювання, випробування або індикації, наприклад для індикації рівня або щільності електроліту

Номер патенту: 122631

Опубліковано: 25.01.2018

Автор: Цихмістро Олександр Сергійович

МПК: H01M 4/06, H01M 10/48, H01M 2/10 ...

Мітки: батарея, акумуляторна

Формула / Реферат:

1. Батарея акумуляторів, що містить одну або декілька збірок акумуляторів, корпуси яких мають форму циліндрів, з'єднаних послідовно для забезпечення робочої напруги, підключених паралельно на загальні шини (+) і (-) для забезпечення робочого струму, в ланцюзі підключення кожного акумулятора до однієї з шин знаходиться елемент захисту від перевантаження по струму (8), батарея додатково містить схему контролю акумуляторів (BMS), що вимірює...

Номер патенту: 114226

Опубліковано: 10.03.2017

Автори: Чорна Вікторія Олегівна, Гузов Едуард Семенович, Омельченко Олександр Валентинович, Сінчук Олег Миколайович

МПК: H01M 10/48

Мітки: акумуляторних, справності, контролю, батарей, пристрій, тягових

Формула / Реферат:

Пристрій для контролю справності тягових акумуляторних батарей, що складається з акумуляторної батареї та дільника напруги, підключеного двома виводами до акумуляторної батареї, який відрізняється тим, що в нього введений вимірювально-сигнальний пристрій, який підключається до середньої точки контрольованої акумуляторної батареї та середньої точки дільника напруги.

Номер патенту: 112384

Опубліковано: 25.08.2016

Автори: Ширман Оксана Ігорівна, Лісунова Вікторія Вікторівна, Плаксін Сергій Вікторович, Дзензерський Віктор Олександрович, Житник Микола Явтухович

МПК: G01R 31/36, H01M 10/48

Мітки: акумулятора, стану, спосіб, поточного, контролю, автоматизованого

Формула / Реферат:

Спосіб автоматизованого контролю поточного стану акумулятора, який включає подачу на акумулятор одиночного, прямокутної форми, зарядного імпульсу постійного струму, встановлюють амплітуду імпульсу рівною 0,1 С20 А, тривалість імпульсу , тривалість переднього фронту імпульсу , тривалість заднього фронту...

Номер патенту: 103859

Опубліковано: 12.01.2016

Автори: Юрченко Олег Іванович, Марков Вадим Вікторович

МПК: G01R 31/36, H01M 10/48

Мітки: акумуляторів, вимірювання, нікель-цинкових, ємності, пристрій

Формула / Реферат:

1. Пристрій для вимірювання ємності акумуляторів, що містить джерело струму та напруги, вимірювальну частину та вбудований комп'ютер, який відрізняється тим, що для забезпечення вимірювання ємності нікель-цинкового акумулятора незалежно від програмного забезпечення параметри роботи джерела струму та напруги досягаються за рахунок переналаштування параметрів резистора 1, опір якого становить 480 Ом та резистора 2, опір якого становить 230 Ом,...

Номер патенту: 95416

Опубліковано: 25.12.2014

Автори: Гузов Едуард Семенович, Смєнова Людмила Віталіївна, Бойко Сергій Миколайович, Сінчук Олег Миколайович, Сінчук Ігор Олегович, Петриченко Андрій Андрійович

МПК: H01M 10/48

Мітки: батарей, акумуляторних, справності, пристрій, контролю, тягових

Формула / Реферат:

Пристрій для контролю справності тягових акумуляторних батарей, що містить вольтметр, з'єднаний з комутаційним блоком, який відрізняється тим, що додатково містить дільник напруги, утворений двома послідовно з'єднаними регульованими резисторами та блок сигналізації, включений в електричне коло між вольтметром та дільником напруги, при цьому вольтметр підключений до середньої точки дільника напруги та середньої точки контрольованої...

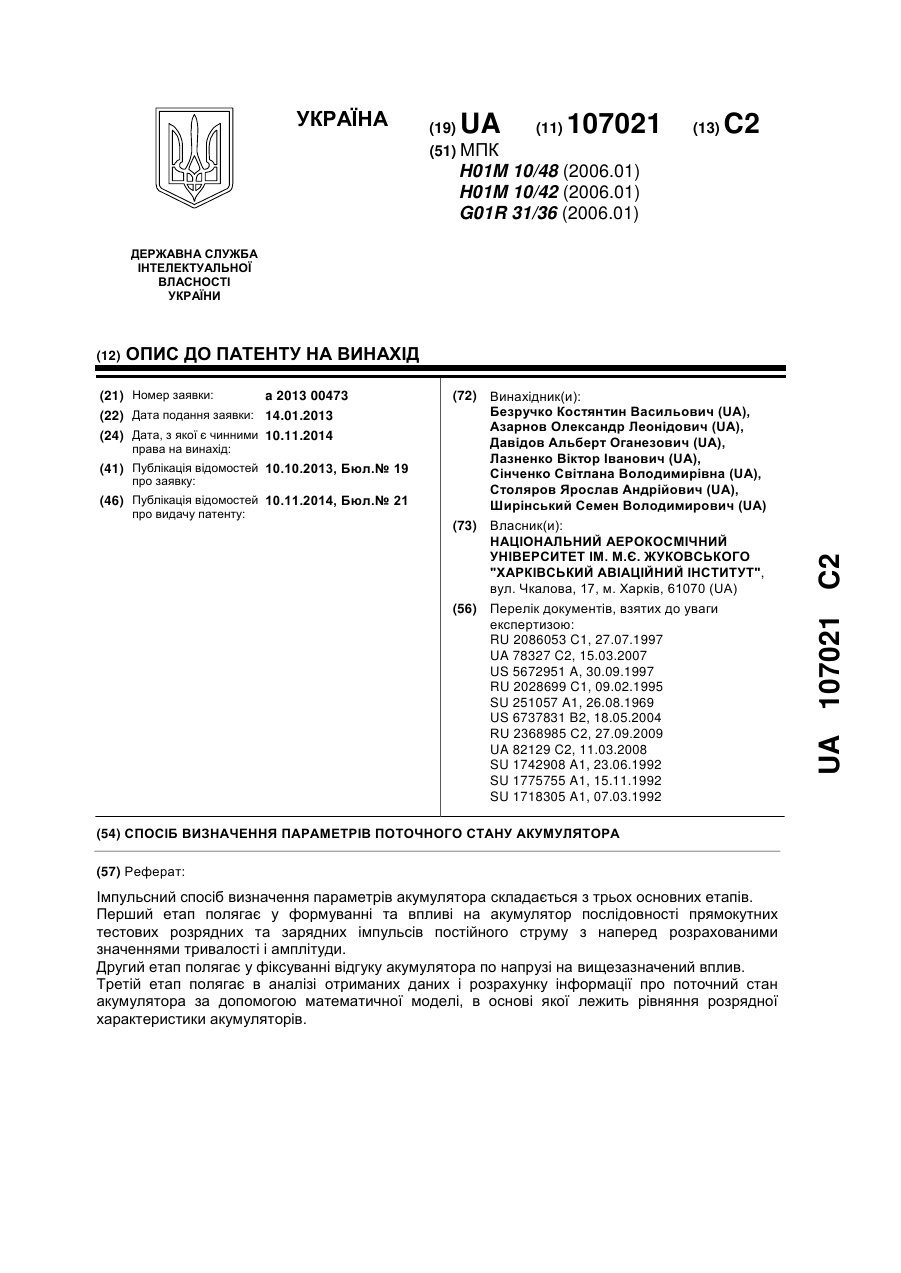

Номер патенту: 107021

Опубліковано: 10.11.2014

Автори: Давідов Альберт Оганезович, Безручко Костянтин Васильович, Сінченко Світлана Володимирівна, Лазненко Віктор Іванович, Азарнов Олександр Леонідович, Ширінський Семен Володимирович, Столяров Ярослав Андрійович

МПК: H01M 10/48, G01R 31/36, H01M 10/42 ...

Мітки: поточного, акумулятора, визначення, спосіб, параметрів, стану

Формула / Реферат:

Спосіб визначення параметрів поточного стану акумулятора шляхом впливу на нього прямокутними імпульсами постійного струму з подальшим отриманням відгуку акумулятора по напрузі і аналізом отриманих даних, який відрізняється тим, що на акумулятор подають послідовність з чотирьох циклів тестових розрядних та зарядних імпульсів з паузами між ними в наступному порядку: розрядний імпульс з амплітудами 0,1С20, 0,25С20, 0,35С20, 0,5С20, де С20 -...

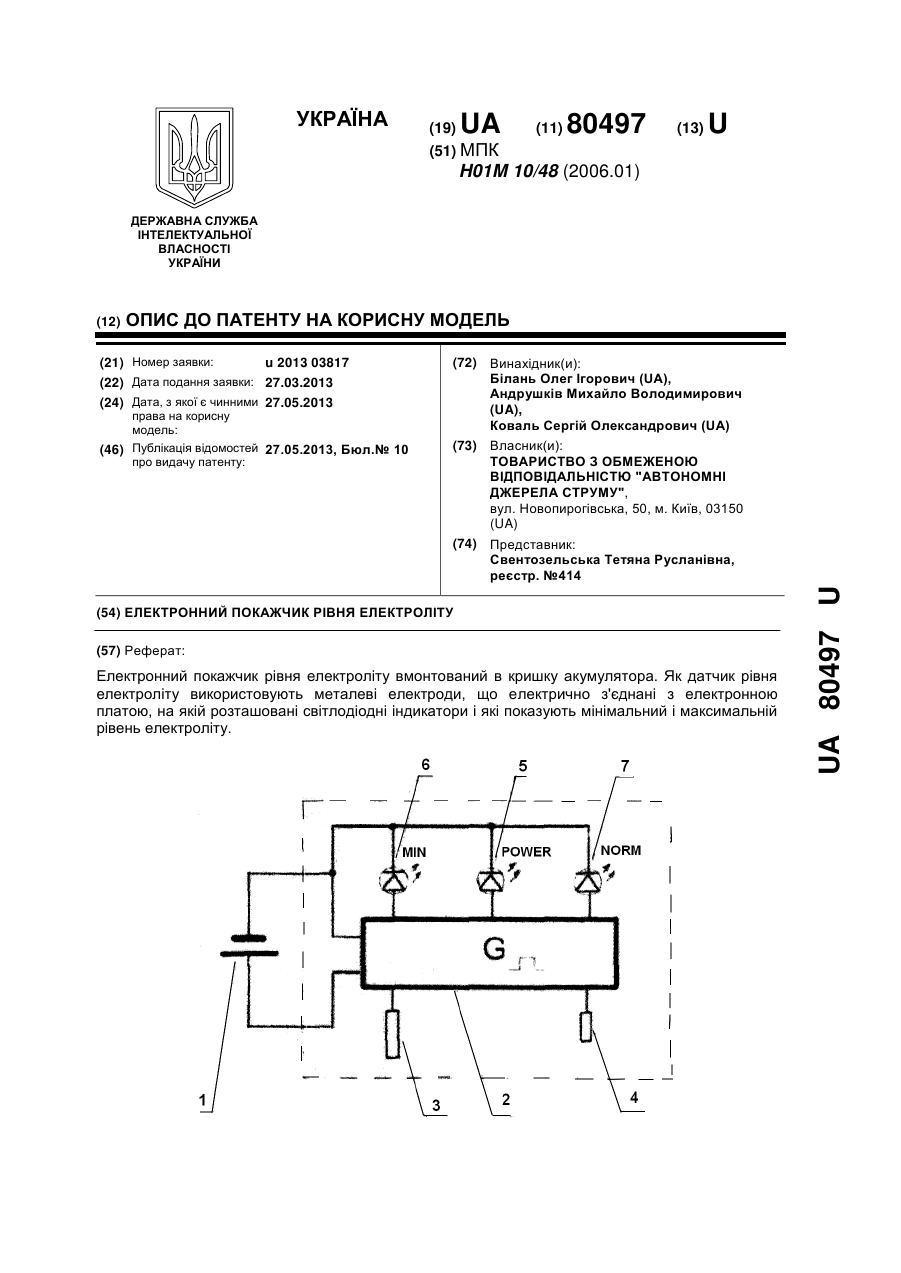

Номер патенту: 80497

Опубліковано: 27.05.2013

Автори: Андрушків Михайло Володимирович, Білань Олег Ігорович, Коваль Сергій Олександрович

МПК: H01M 10/48

Мітки: покажчик, електронний, рівня, електроліту

Формула / Реферат:

1. Електронний покажчик рівня електроліту, що вмонтований в кришку акумулятора, який відрізняється тим, що як датчик рівня електроліту використовують металеві електроди, що електрично з'єднані з електронною платою, на якій розташовані світлодіодні індикатори.2. Пристрій за п. 1, який відрізняється тим, що світлодіодні індикатори показують мінімальний і максимальній рівень електроліту.3. Пристрій за п. 1, який відрізняється тим,...

Номер патенту: 101381

Опубліковано: 25.03.2013

Автори: Широков Ігор Борисович, Скорик Іван Вікторович, Косюк Віктор Іванович

МПК: H01M 10/48, G01R 31/36, G01R 27/26 ...

Мітки: залишкової, виміру, ємкості, хімічного, струму, джерела, пристрій

Формула / Реферат:

Пристрій виміру залишкової електричної ємкості хімічного джерела струму (ХДС), що містить електронні ключі заряду і розряду конденсатора, пристрій вибірки-зберігання, конденсатор відомої ємності, дільник напруги, блок індикації, пульт керування, який відрізняється тим, що додатково містить фільтр нижніх частот та мікроконтролер із вбудованими модулями аналого-цифрового перетворювача, широтно-імпульсної модуляції та аналогового компаратора,...

Номер патенту: 100032

Опубліковано: 12.11.2012

Автори: Бурилов Сергій Володимирович, Дзензерський Віктор Олександрович, Видута Олена Леонідівна, Ворошилов Олексій Станіславович, Скосар Вячеслав Юрійович

МПК: G01R 31/36, H01M 10/48, G01N 27/22, H01M 2/28 ...

Мітки: батарей, паяння, деталей, контролю, струмоведучих, спосіб, акумуляторних, вузлів, якості, свинцево-кислотних

Формула / Реферат:

Спосіб контролю якості вузлів паяння і струмоведучих деталей свинцево-кислотних акумуляторних батарей, при якому заздалегідь заряджені батареї, що досягли ємкості 20-годинного режиму розряду (С20 (А.год.)), піддають переривчастому розряду струмом І, що складається з чотирьох періодів тривалістю t і трьох пауз тривалістю 10 с, при цьому контрольна напруга в кінці четвертого періоду повинна бути не нижче 6 В, а після проведеного повного заряду...

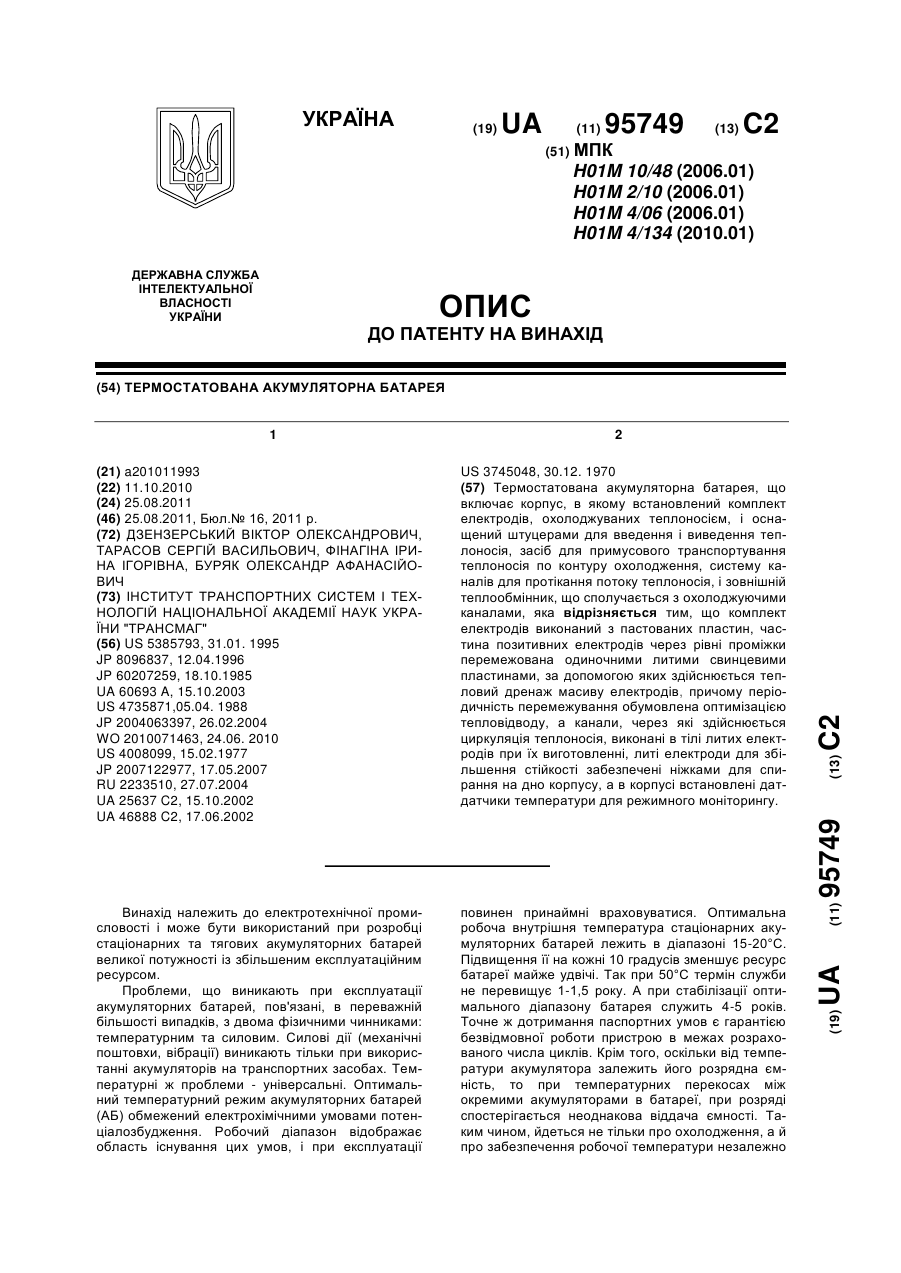

Номер патенту: 95749

Опубліковано: 25.08.2011

Автори: Дзензерський Віктор Олександрович, Тарасов Сергій Васильович, Буряк Олександр Афанасійович, Фінагіна Ірина Ігорівна

МПК: H01M 4/06, H01M 10/48, H01M 2/10 ...

Мітки: акумуляторна, термостатована, батарея

Формула / Реферат:

Термостатована акумуляторна батарея, що включає корпус, в якому встановлений комплект електродів, охолоджуваних теплоносієм, і оснащений штуцерами для введення і виведення теплоносія, засіб для примусового транспортування теплоносія по контуру охолодження, систему каналів для протікання потоку теплоносія, і зовнішній теплообмінник, що сполучається з охолоджуючими каналами, яка відрізняється тим, що комплект електродів виконаний з пастованих...

Номер патенту: 91803

Опубліковано: 25.08.2010

Автори: Лісунова Вікторія Вікторівна, Іванов Володимир Анатолійович, Плаксін Сергій Вікторович, Дзензерський Віктор Олександрович, Житник Микола Явтухович, Погоріла Любов Михайлівна

МПК: H01M 10/48, G01R 31/36

Мітки: заряджанні, процесу, електрохімічного, свинцево-кислотному, спосіб, акумуляторі, інтенсифікації

Формула / Реферат:

Спосіб інтенсифікації електрохімічного процесу в свинцево-кислотному акумуляторі при його заряджанні, який включає розміщення акумулятора в постійному магнітному полі, напрям силових ліній якого перпендикулярний напряму струму в акумуляторі, подачу на акумулятор постійного або імпульсного зарядного струму та контроль за протіканням електрохімічного процесу за допомогою періодичної реєстрації потенціограм акумулятора, який відрізняється тим,...

Номер патенту: 89370

Опубліковано: 25.01.2010

Автори: Шаповалов Валентин Дмитрійович, Бочаров Олег Олександрович

МПК: H01M 10/48, G01R 31/36

Мітки: частоти, ступеня, визначення, спосіб, резонансної, вимірювання, акумулятора, зарядки

Формула / Реферат:

Спосіб вимірювання резонансної частоти акумулятора для визначення ступеня його зарядки, що включає подання на акумулятор імпульсів струму, який відрізняється тим, що на акумулятор подають імпульси струму змінної частоти, вимірюють струм, що протікає через акумулятор при повній зарядці та при повній розрядці акумулятора, та визначають резонансну частоту акумулятора, а ступінь розрядки акумулятора визначають за обернено пропорційною залежністю...

Номер патенту: 86409

Опубліковано: 27.04.2009

Автори: Широков Ігор Борисович, Косюк Віктор Іванович

МПК: G01R 31/36, H01M 10/48, G01R 27/26 ...

Мітки: струму, ємності, електричної, вимірювання, хімічних, джерел, пристрій

Формула / Реферат:

Пристрій для вимірювання електричної ємності хімічних джерел струму (ХДС), який містить  вимірюване ХДС 1, один полюс якого (мінус) з'єднаний із загальною шиною пристрою, ключ 2 на замикання ланцюга, вхід якого з'єднаний із другим полюсом (плюс) вимірюваного ХДС, конденсатор 3 відомої ємності, одна пластина якого з'єднана із загальною шиною, а друга - з виходом ключа 2, ключ на замикання 4, приєднаний паралельно конденсатору 3, аналоговий...

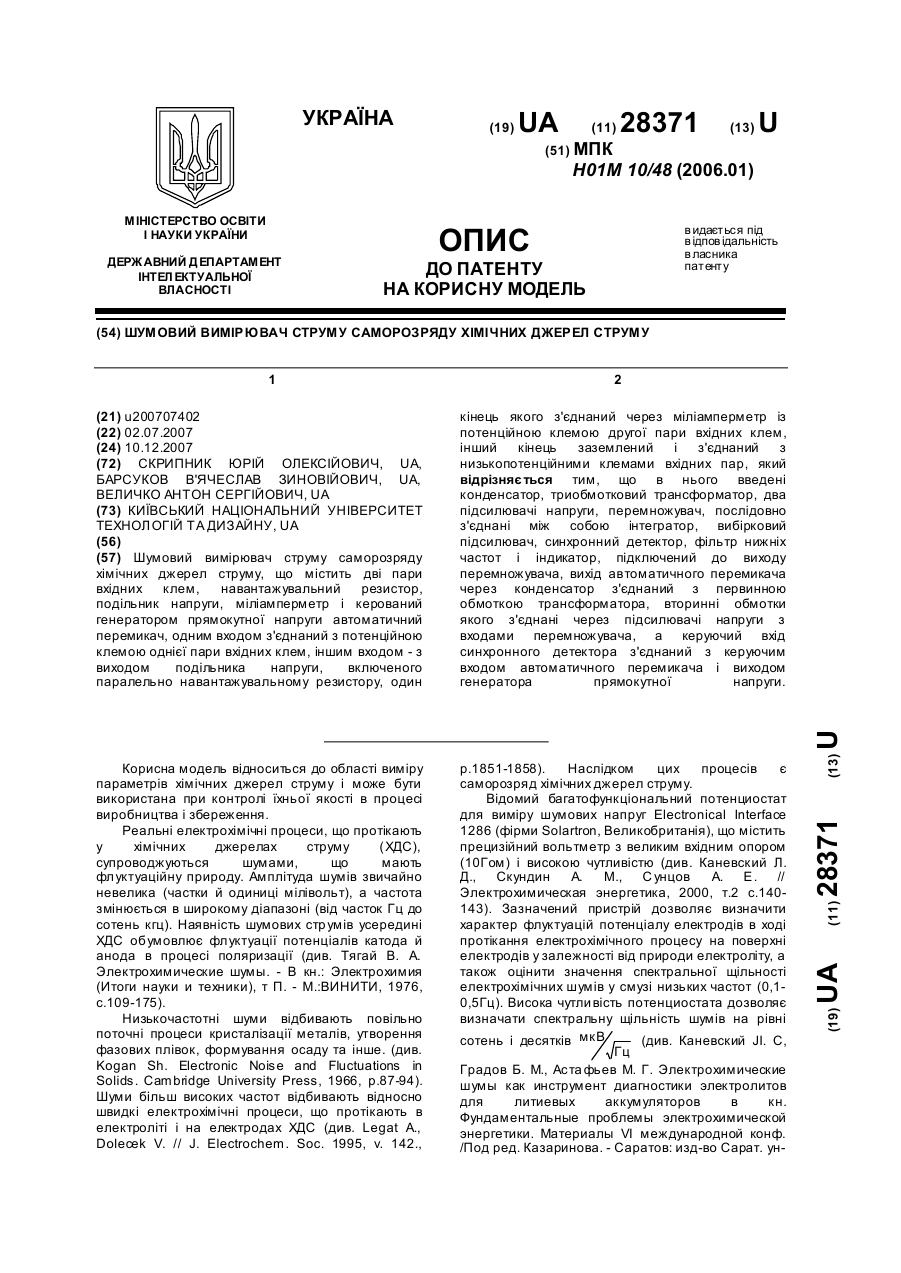

Номер патенту: 28371

Опубліковано: 10.12.2007

Автори: Барсуков В'ячеслав Зиновійович, Величко Антон Сергійович, Скрипник Юрій Олексійович

МПК: H01M 10/48

Мітки: хімічних, шумовий, вимірювач, струму, саморозряду, джерел

Формула / Реферат:

Шумовий вимірювач струму саморозряду хімічних джерел струму, що містить дві пари вхідних клем, навантажувальний резистор, подільник напруги, міліамперметр і керований генератором прямокутної напруги автоматичний перемикач, одним входом з'єднаний з потенційною клемою однієї пари вхідних клем, іншим входом - з виходом подільника напруги, включеного паралельно навантажувальному резистору, один кінець якого з'єднаний через міліамперметр із...

Номер патенту: 79203

Опубліковано: 25.05.2007

Автори: Калиновський Євгеній Адамович, Привалов Володимир Миколайович, Дзякович Дмитро Олександрович, Зимін Олег Петрович

МПК: H01M 10/48

Мітки: визначення, батареї, саморозряду, величини, спосіб, свинцево-кислотної, акумуляторної

Формула / Реферат:

Спосіб визначення величини саморозряду свинцево-кислотної акумуляторної батареї за зміною її стану без впливу на вимірювані параметри, який відрізняється тим, що спочатку вимірюють напругу на клемах зарядженої батареї при розімкненому колі, потім батарею зберігають в стані бездіяльності, по закінченні якої знову вимірюють напругу на клемах батареї при розімкненому колі, після цього здійснюють підзарядку батареї і розряджають її в...

Номер патенту: 78327

Опубліковано: 15.03.2007

Автори: Соколовський Іван Івановіч, Житник Микола Явтухович, Плаксін Сергій Вікторович, Дзензерський Віктор Олександрович, Погоріла Любов Михайлівна

МПК: G01R 31/36, H01M 10/48

Мітки: стану, спосіб, контролю, свинцевого, акумулятора

Формула / Реферат:

Спосіб контролю стану свинцевого акумулятора, який включає подачу на акумулятор одиночного прямокутної форми зарядного імпульсу постійної напруги, який відрізняється тим, що амплітуду імпульсу встановлюють рівною 0,1С20А, тривалість імпульсу - , тривалість переднього фронту імпульсу - , тривалість заднього...

Номер патенту: 70359

Опубліковано: 15.10.2004

Автори: Косюк Андрій Вікторович, Косюк Віктор Іванович

МПК: H01M 10/44, G01R 31/36, H02J 7/00, H01M 10/48 ...

Мітки: хімічних, джерел, ємності, електричної, пристрій, струму, виміру

Формула / Реферат:

Пристрій для вимірювання електричної ємності хімічних джерел струму, що реалізує алгоритм:,де Qел - електрична ємність джерела струму, що вимірюється, А*год;С - ємність конденсатора, що заряджається, Ф;U - напруга на джерелі струму, що вимірюється, В;tзар - час заряду конденсатора від джерела струму, що вимірюється, с;k -...

Номер патенту: 62621

Опубліковано: 15.12.2003

Автори: Копашинський Сергій Анатолійович, Гомонович Олександр Михайлович, Хаспеков Микола Іванович

МПК: H01M 10/48

Мітки: акумуляторних, пристрій, батарей, контролю

Формула / Реферат:

 Пристрій для контролю акумуляторних батарей, що містить вольтметр, конденсатор, блок дроселя низької частоти та комутаційний блок, який відрізняється тим, що  додатково містить розташований в комутаційному блоці електронний секундомір, блок навантажувальних опорів, блок релейно-транзисторного генератора імпульсів,  який підключений до входів комутаційного блока, а також тим, що блок дроселя низької частоти через розімкнуті контакти...

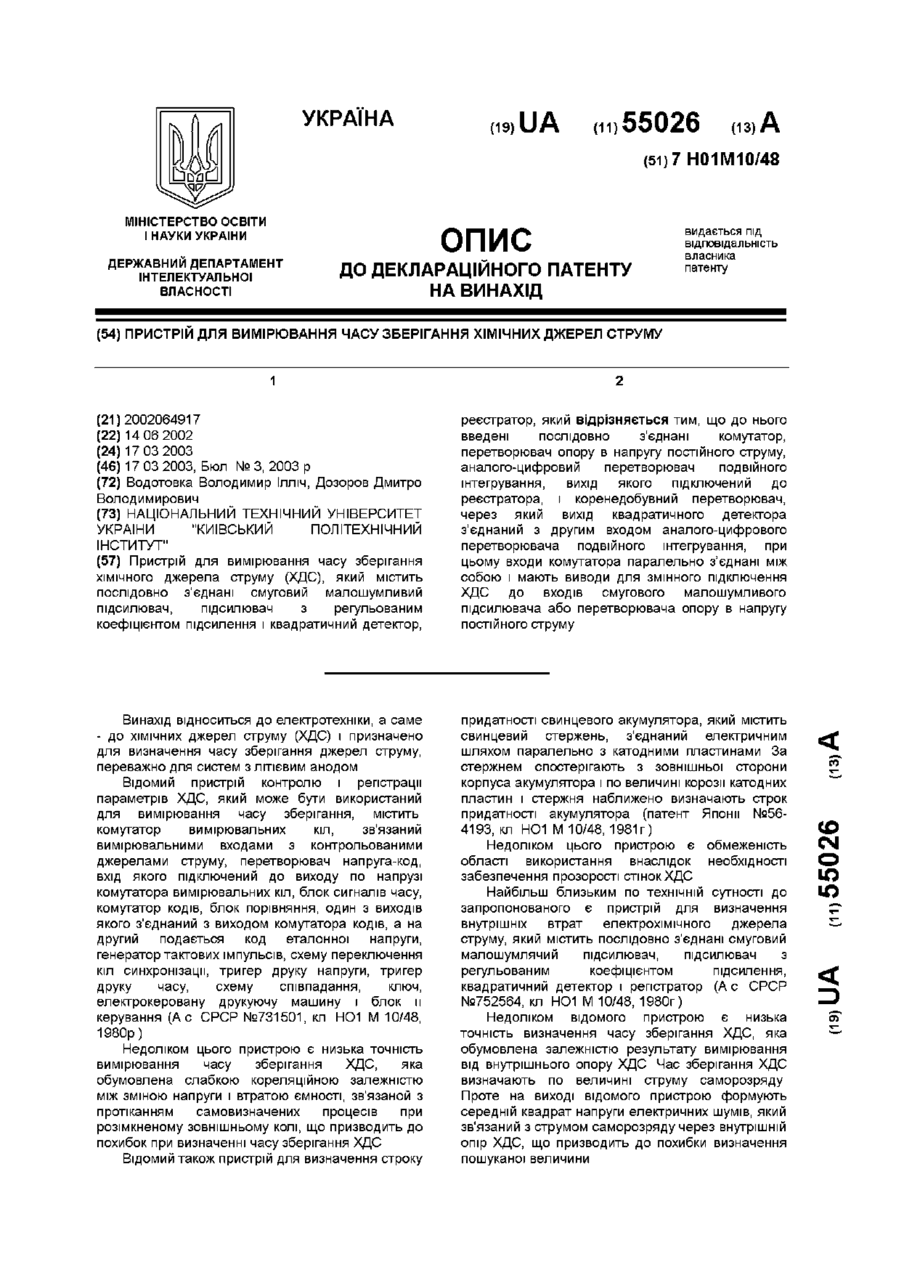

Номер патенту: 55026

Опубліковано: 17.03.2003

Автори: Водотовка Володимир Ілліч, Дозоров Дмитро Володимирович

МПК: H01M 10/48

Мітки: струму, зберігання, часу, вимірювання, пристрій, джерел, хімічних

Формула / Реферат:

Пристрій для вимірювання часу зберігання хімічного джерела струму (ХДС), який містить послідовно з’єднані смуговий малошумливий підсилювач, підсилювач з регульованим коефіцієнтом підсилення і квадратичний детектор, реєстратор, який відрізняється тим, що до нього введені послідовно з'єднані комутатор, перетворювач опору в напругу постійного струму, аналого-цифровий перетворювач подвійного інтегрування, вихід якого підключений до реєстратора, і...

Номер патенту: 50468

Опубліковано: 15.10.2002

Автори: Губін Сергій Вікторович, Василенко Сергій Анатолійович, Азарнов Олександр Леонідович, Василенко Анатолій Сергійович, Безручко Костянтин Васильович

МПК: H01M 6/00, H01M 10/48, H01M 2/26 ...

Мітки: джерело, акумуляторів, основі, живлення, електрохімічних

Формула / Реферат:

Джерело живлення на основі електрохімічних акумуляторів, яке містить n акумуляторів і електронну систему контролю параметрів, яке відрізняється тим, що воно оснащене n конверторами, кожний з який з'єднаний з відповідним акумулятором і утворює з ними n каналів перетворення напруги, і комутатором цих каналів, через який виходи конверторів підключені паралельно до електронної системи контролю параметрів джерела живлення і до навантаження.

Номер патенту: 4494

Опубліковано: 27.12.1994

Автор: Гринцов Віктор Іванович

МПК: H01M 10/48

Мітки: напруги, акумуляторної, автомобільної, батареї, контролю, пристрій

Формула / Реферат:

Устройство для контроля напряжения авто­мобильной аккумуляторной батареи, содержащее первый и второй компараторы, источник опорного напряжения, блок индикации на двух светодиодах, подключенных к выходам компараторов, регули­руемый делитель напряжения, диодно-резисторную цепочку, отличающееся тем, что, с целью повышения эксплуатационной надежности устройства, неинвертирующие входы компараторов подключены к источнику опорного напряжения, их...

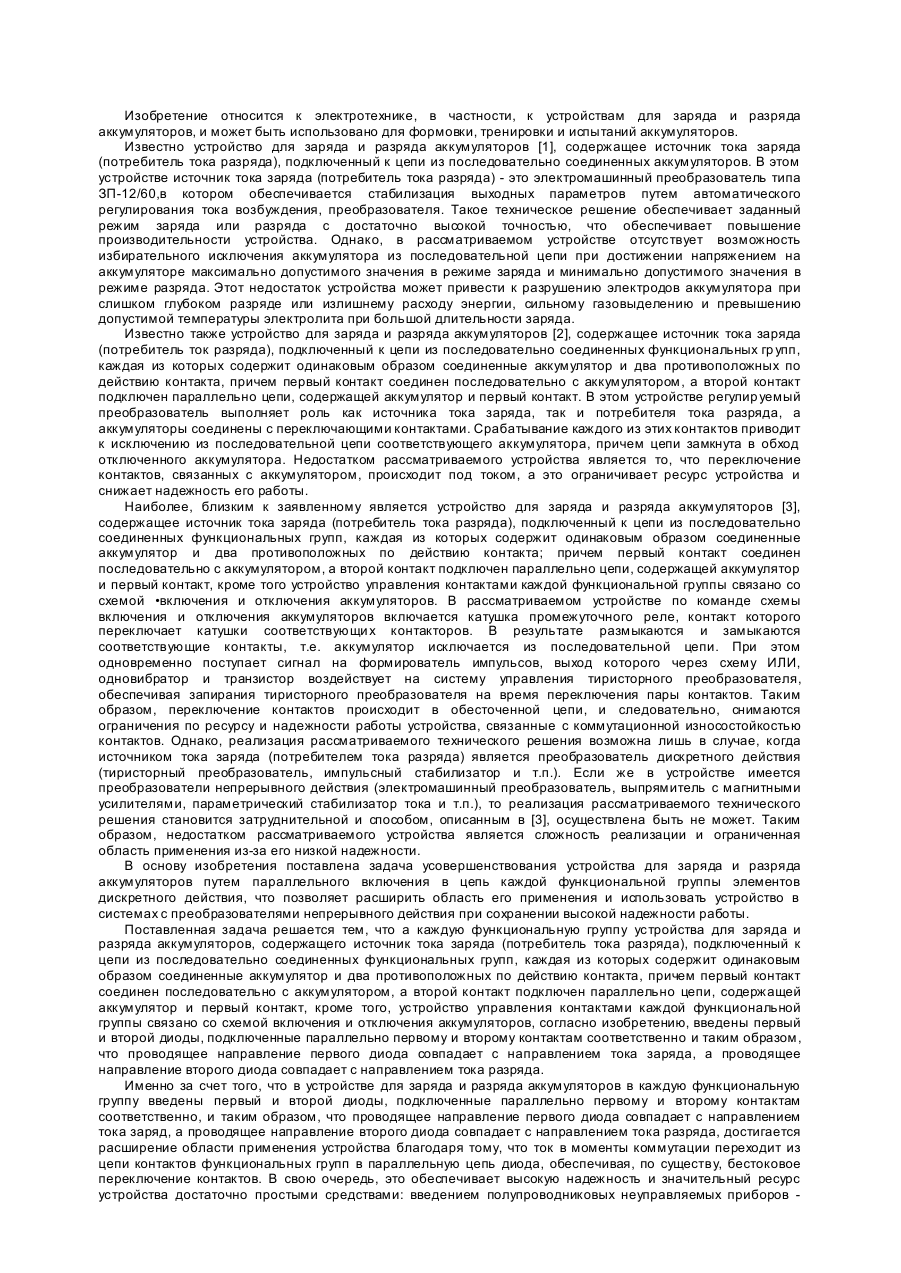

Номер патенту: 1960

Опубліковано: 20.12.1994

Автори: Бенсман Володимир Григорович, Будко Віктор Никифорович, Романченко Анатолій Іванович, Дмитренок Юрій Вікторович

МПК: H01M 10/48, H02J 7/10

Мітки: розряду, заряду, пристрій, акумуляторів

Формула / Реферат:

Устройство для заряда и разряда аккумуляторов, содержащее источник тока заряда (потребитель тока разряда, подключенный к цепи из последовательно соединенных функциональных групп, каждая из которых содержит одинаковым образом соединенные аккумулятор и два противоположных по действию контакта, причем первый контакт соединен последовательно с аккумулятором, а второй контакт подключен параллельно цепи, содержащей аккумулятор и первый контакт,...
