Пристрій для вимірювання біоелектричних потенціалів рослин

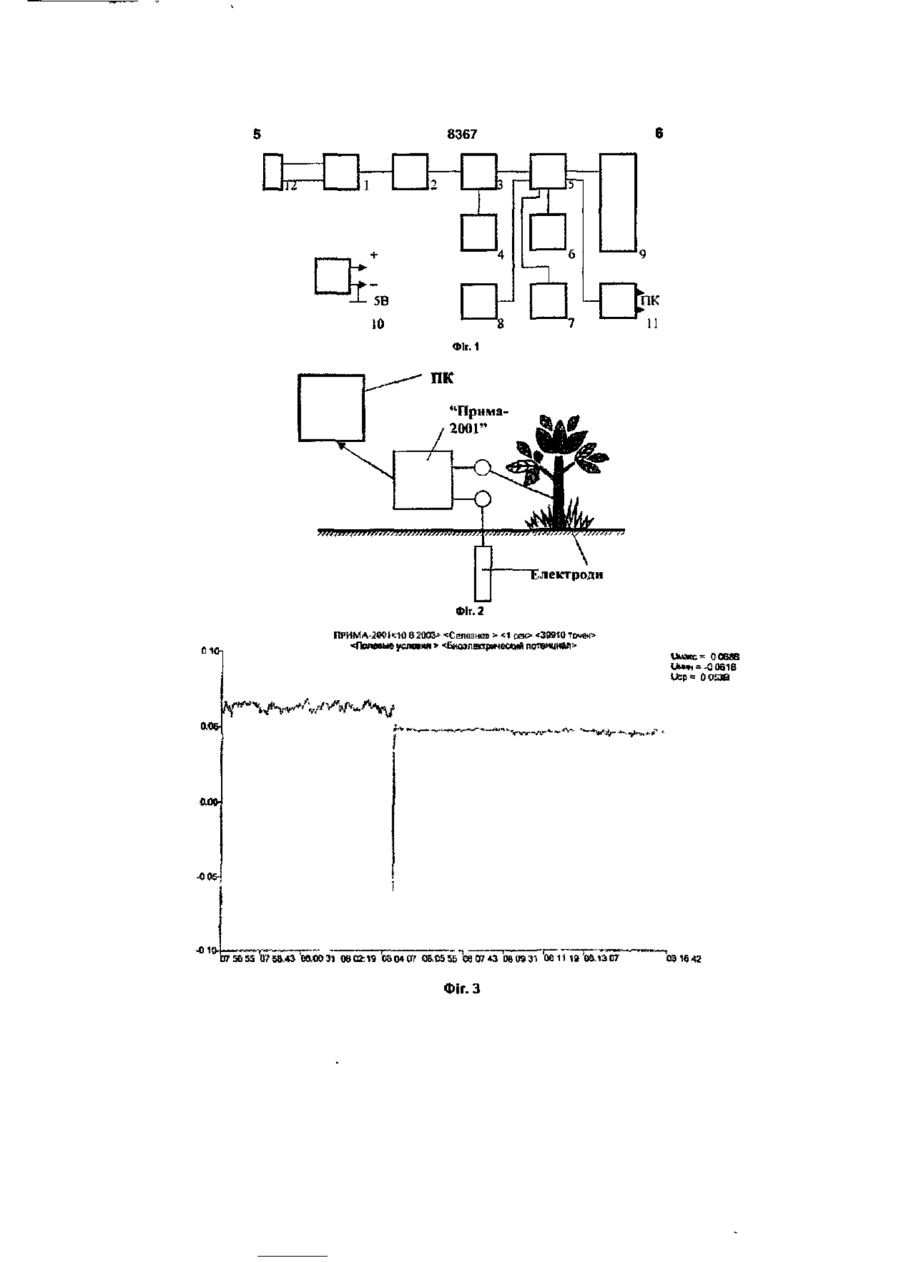

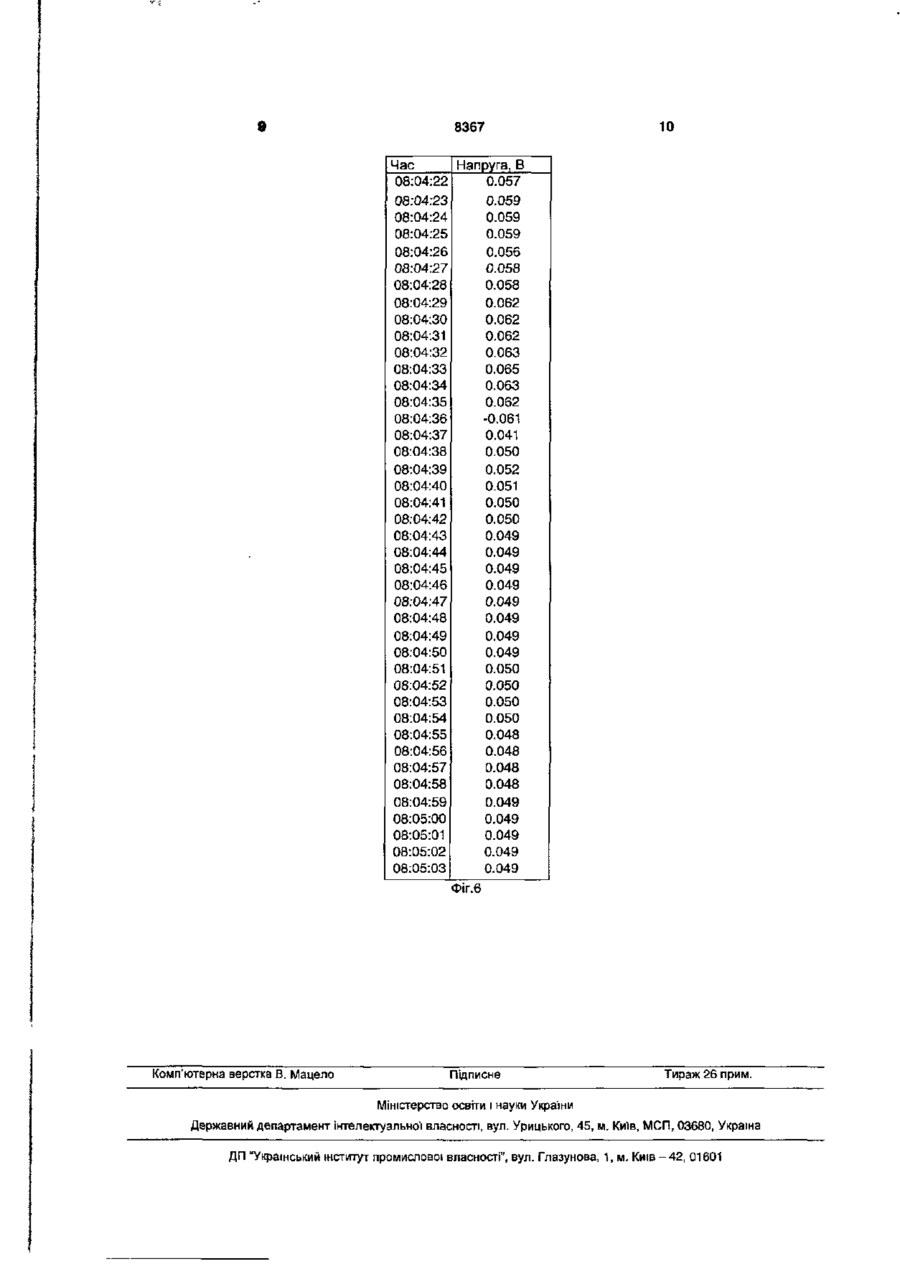

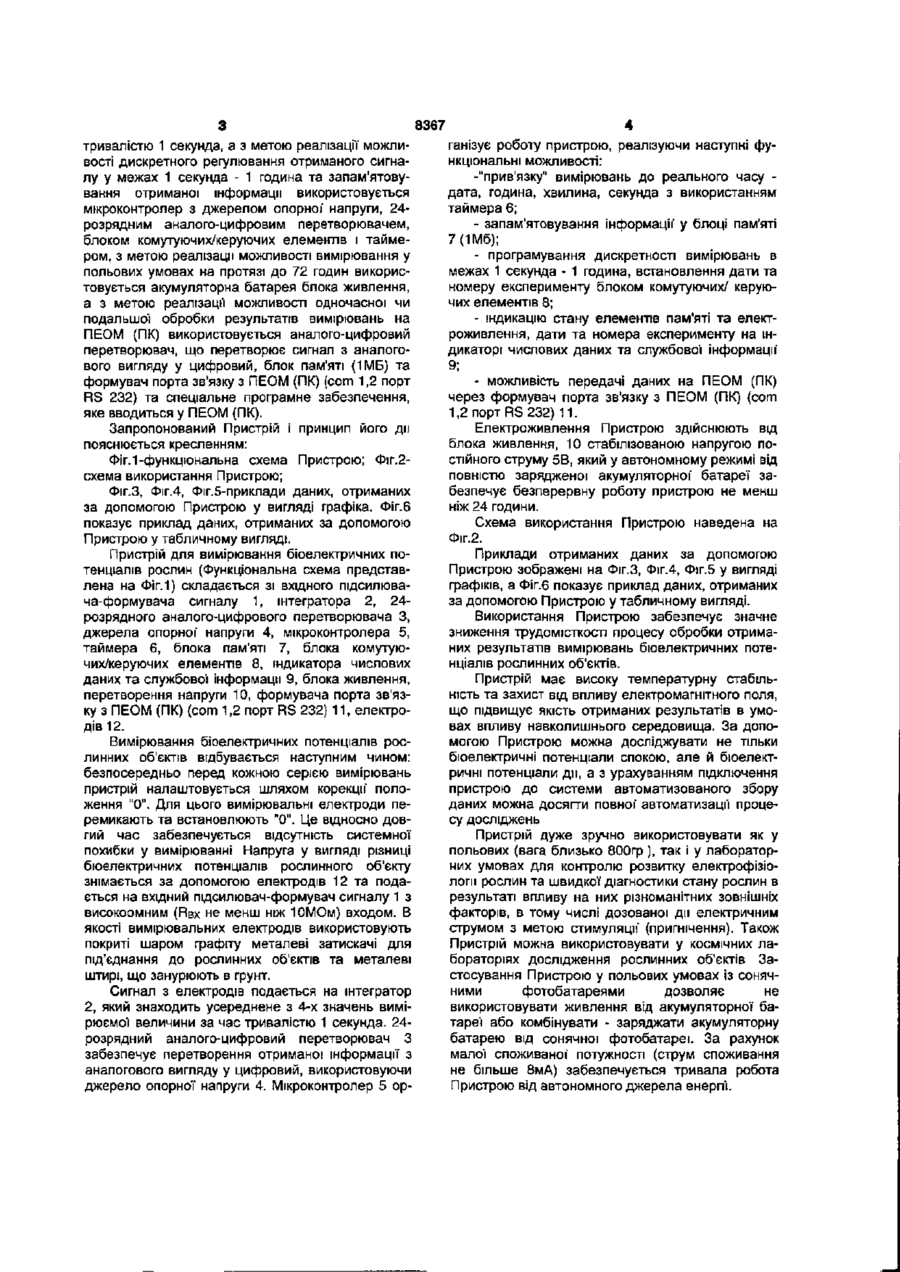

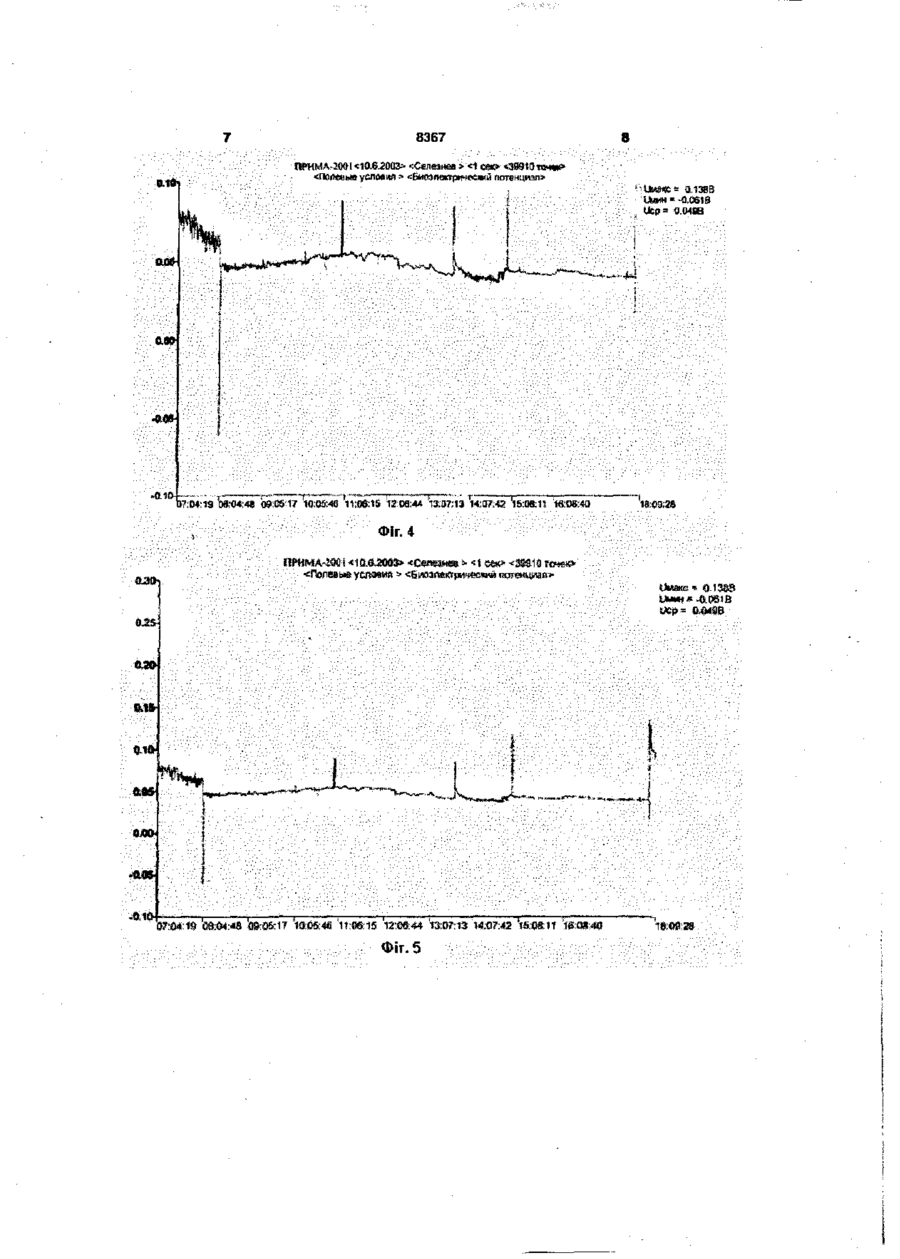

Пристрій для вимірювання біоелектричних потенціалів рослин, що складається з вхідного підсилювача-формувача сигналу, індикатора числових даних та службової інформації, які зв'язані між собою і з'єднані з блоком живлення, та системи електродів, під'єднаної до вхідного підсилювача-формувача сигналу, який відрізняється тим, що додатково містить мікроконтролер, який зв'язаний з вхідним підсилювачем-формувачем сигналу, інтегратором та 24-розрядним аналогоцифровим перетворювачем з джерелом опорної напруги, а також зв'язаний з блоком комутуючих/керуючих елементів, з блоком пам'яті, з таймером, формувачем порта зв'язку з ПЕОМ (ПК) (com 1,2 порт RS 232) і з індикатором числових даних та службової інформації, які також під'єднані до блока живлення. Корисна модель відноситься до сільського господарства та експериментальної біології та може бути використана для електрофізіологічних досліджень рослинних об'єктів. Відомий вимірювач різниці біоелектричних потенціалів рослин [а/с СРСР №1155193 A01G7/00 опубліковане у 1983р.], який включає вимірювальні електроди, імітатор високоомного джерела сигналу, високоомний повторювач вхідної напруги, схему компенсації вхідного струму, еквівалент вхідного повторювана, підсилювач-фільтр та вимірювальний підсилювач, реєструючий прилад, двополярний мікропотужний стабілізатор напруги, широтноімпульсний перетворювач напруги, джерело живлення, вихідний роз'єм для підключення вимірювального приладу та двопозиційний перемикач. Вадами даного вимірювача є відносно низька точність отриманих даних, відсутність автономного джерела електроживлення для роботи у польових умовах, неможливість без застосування допоміжних зовнішніх пристроїв організації роботи з отриманням дискретної інформації із заданим часовим кроком та її збереженням, складність подальшої обробки отриманої інформації на ЕОМ. джерело стабілізованого живлення. Проте вадами даного вимірювача також є відносно низька точність отриманих даних, відсутність автономного джерела електроживлення для роботи у польових умовах, неможливість без застосування допоміжних зовнішніх пристроїв організації роботи з отриманням дискретної інформації із заданим часовим кроком та її збереженням, складність подальшої обробки отриманої інформації на ЕОМ. В основу корисної моделі поставлено задачі: - а) збереження отриманої інформації при вимірюванні біоелектричних потенціалів рослинних об'єктів у цифровому вигляді з подальшою чи одночасною обробкою отриманої інформації на ПЕОМ (ПК) за допомогою спеціального програмного забезпечення; - б) підвищення точності вимірювань біоелектричних потенціалів рослинних об'єктів з можливістю корекції положення "0" на початку вимірювань; в) реалізація дискретності отримання результатів в межах 1 секунда -1 година; - г) забезпечення організації вимірювань біоелектричних потенціалів рослинних об'єктів у польових умовах. Поставлена задача вирішується тим, що Пристрій для вимірювання біоелектричних потенціалів рослин, згідно корисної моделі, з метою підвищення точності вимірювання має інтегратор, який забезпечує видачу результату вимірювання як середнє арифметичне значення 4-х замірів за час Більш близький по технічній суті пристрій для вимірювання біоелектричного потенціалу рослин [а/с СРСР №1697517, G01R31/00, A01G7/00 - опубліковане у 1989р.], який включає нижню кювети, підсилювач біопотенціалу, реєструючий прилад самописець, комутатор, блок корекції, реохорду та (О СО GO «Селезнев > Пспевые услоеин > atih * O.13BB -0.сб19 0.0488 at» •ftOS •a» 7:04:19 09:0517 10;O£46 11:06:1$ 12:06:4* 1107:13 14:07;42 1S:O&11 '16:QB:4O Фіг. 4 0.31 -a» Фіг. 5 19:09129 8367 10 Час Напруга, В 08:04:22 0.057 08:04:23 0.059 08:04:24 0.059 08:04:25 0.059 08:04:26 0.056 08:04:27 0.058 08:04:28 0.058 08:04:29 0.062 08:04:30 0.062 0.062 08:04:31 08:04:32 0.063 08:04:33 0.065 08:04:34 0.063 0.062 08:04:35 08:04:36 -0.061 08:04:37 0.041 08:04:38 0.050 08:04:39 0.052 08:04:40 0.051 08:04:41 0.050 08:04:42 0.050 08:04:43 0.049 08:04:44 0.049 08:04:45 0.049 08:04:46 0.049 08:04:47 0.049 08:04:48 0.049 08:04:49 0.049 08:04:50 0.049 08:04:51 0.050 08:04:52 0.050 08:04:53 0.050 08:04:54 0.050 08:04:55 0.048 08:04:56 0.048 08:04:57 0.048 08:04:58 0.048 08:04:59 0.049 08:05:00 0.049 08:05:01 0.049 08:05:02 0.049 08:05:03 0.049 ФІГ.6 Комп'ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
