Вібраційна площадка, що містить установлену на фундаментній плиті за допомогою пружних амортизаторів рухому раму із закріпленими в її центральній частині двома паралельно розташованими однаковими віброзбуджувачами кругових коливань, що мають протилежний напрям обертання, яка відрізняється  тим, що вона забезпечена жорстко-пружними обмежувачами, кожний з яких складається із закріпленого на рухомій рамі жорсткого ударного елемента, що контактує із закріпленою на нижній рамі пружно-металевою опорою, виконаною у вигляді жорсткого стакана, заповненого пружно-пластичним тілом, при цьому в нерухомому стані вібраційної площадки зазор між контактуючими поверхнями ударного елемента і пружно-пластичного тіла дорівнює 0,1...0,8 амплітуди коливань рухомої рами, а жорстко-пружні обмежувачі розташовано симетрично відносно центра ваги рухомої рами, як в подовжньому, так і в поперечному напрямках.

Текст

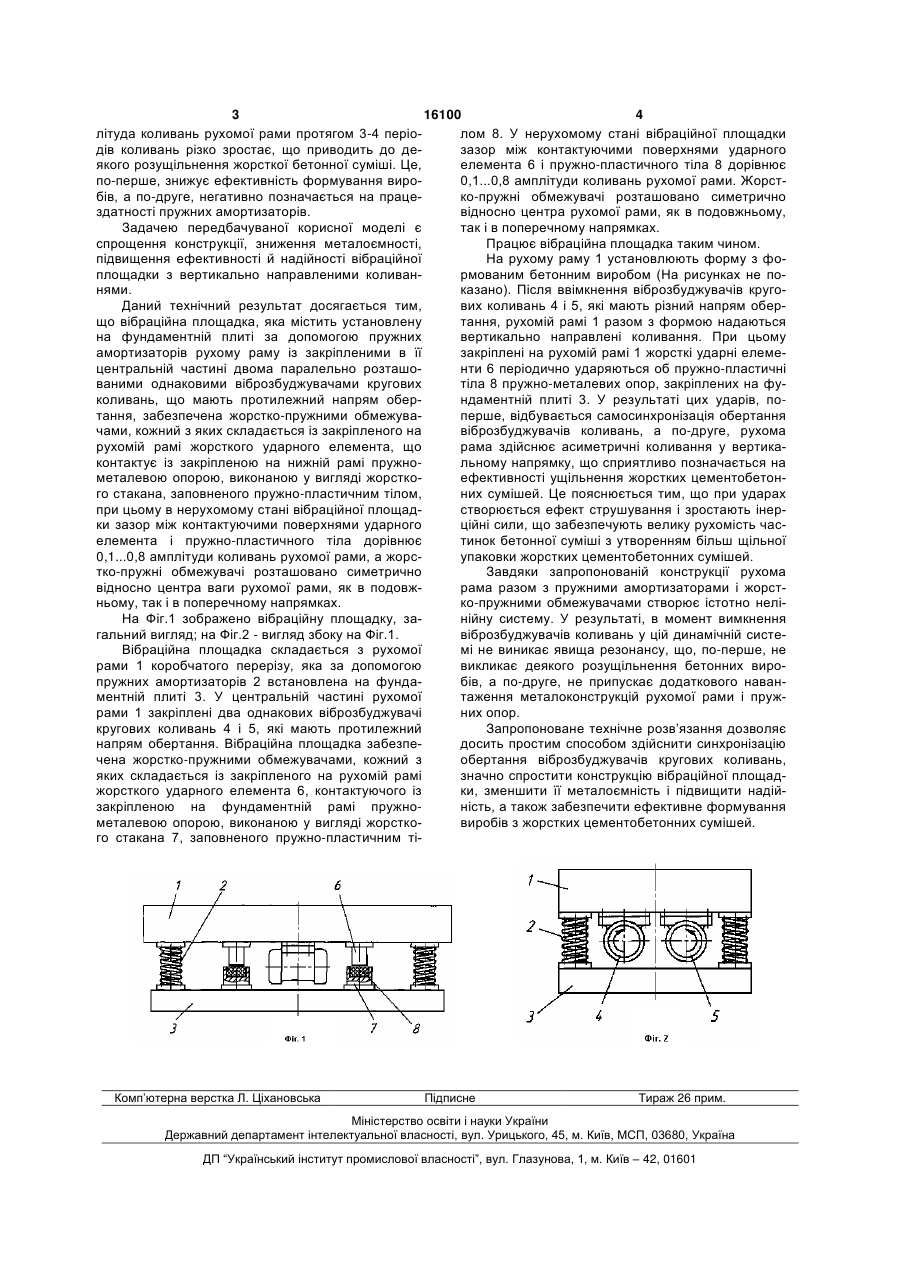

Вібраційна площадка, що містить установлену на фундаментній плиті за допомогою пружних амортизаторів рухому раму із закріпленими в її центральній частині двома паралельно розташованими однаковими віброзбуджувачами кругових коливань, що мають протилежний напрям обер 3 16100 4 літуда коливань рухомої рами протягом 3-4 періолом 8. У нерухомому стані вібраційної площадки дів коливань різко зростає, що приводить до дезазор між контактуючими поверхнями ударного якого розущільнення жорсткої бетонної суміші. Це, елемента 6 і пружно-пластичного тіла 8 дорівнює по-перше, знижує ефективність формування виро0,1...0,8 амплітуди коливань рухомої рами. Жорстбів, а по-друге, негативно позначається на працеко-пружні обмежувачі розташовано симетрично здатності пружних амортизаторів. відносно центра рухомої рами, як в подовжньому, Задачею передбачуваної корисної моделі є так і в поперечному напрямках. спрощення конструкції, зниження металоємності, Працює вібраційна площадка таким чином. підвищення ефективності й надійності вібраційної На рухому раму 1 установлюють форму з фоплощадки з вертикально направленими коливанрмованим бетонним виробом (На рисунках не понями. казано). Після ввімкнення віброзбуджувачів кругоДаний технічний результат досягається тим, вих коливань 4 і 5, які мають різний напрям оберщо вібраційна площадка, яка містить установлену тання, рухомій рамі 1 разом з формою надаються на фундаментній плиті за допомогою пружних вертикально направлені коливання. При цьому амортизаторів рухому раму із закріпленими в її закріплені на рухомій рамі 1 жорсткі ударні елемецентральній частині двома паралельно розташонти 6 періодично ударяються об пружно-пластичні ваними однаковими віброзбуджувачами кругових тіла 8 пружно-металевих опор, закріплених на фуколивань, що мають протилежний напрям оберндаментній плиті 3. У результаті цих ударів, потання, забезпечена жорстко-пружними обмежуваперше, відбувається самосинхронізація обертання чами, кожний з яких складається із закріпленого на віброзбуджувачів коливань, а по-друге, рухома рухомій рамі жорсткого ударного елемента, що рама здійснює асиметричні коливання у вертикаконтактує із закріпленою на нижній рамі пружнольному напрямку, що сприятливо позначається на металевою опорою, виконаною у вигляді жорсткоефективності ущільнення жорстких цементобетонго стакана, заповненого пружно-пластичним тілом, них сумішей. Це пояснюється тим, що при ударах при цьому в нерухомому стані вібраційної площадстворюється ефект струшування і зростають інерки зазор між контактуючими поверхнями ударного ційні сили, що забезпечують велику рухомість часелемента і пружно-пластичного тіла дорівнює тинок бетонної суміші з утворенням більш щільної 0,1...0,8 амплітуди коливань рухомої рами, а жорсупаковки жорстких цементобетонних сумішей. тко-пружні обмежувачі розташовано симетрично Завдяки запропонованій конструкції рухома відносно центра ваги рухомої рами, як в подовжрама разом з пружними амортизаторами і жорстньому, так і в поперечному напрямках. ко-пружними обмежувачами створює істотно неліНа Фіг.1 зображено вібраційну площадку, занійну систему. У результаті, в момент вимкнення гальний вигляд; на Фіг.2 - вигляд збоку на Фіг.1. віброзбуджувачів коливань у цій динамічній систеВібраційна площадка складається з рухомої мі не виникає явища резонансу, що, по-перше, не рами 1 коробчатого перерізу, яка за допомогою викликає деякого розущільнення бетонних виропружних амортизаторів 2 встановлена на фундабів, а по-друге, не припускає додаткового наванментній плиті 3. У центральній частині рухомої таження металоконструкцій рухомої рами і пружрами 1 закріплені два однакових віброзбуджувачі них опор. кругових коливань 4 і 5, які мають протилежний Запропоноване технічне розв’язання дозволяє напрям обертання. Вібраційна площадка забезпедосить простим способом здійснити синхронізацію чена жорстко-пружними обмежувачами, кожний з обертання віброзбуджувачів кругових коливань, яких складається із закріпленого на рухомій рамі значно спростити конструкцію вібраційної площаджорсткого ударного елемента 6, контактуючого із ки, зменшити її металоємність і підвищити надійзакріпленою на фундаментній рамі пружноність, а також забезпечити ефективне формування металевою опорою, виконаною у вигляді жорстковиробів з жорстких цементобетонних сумішей. го стакана 7, заповненого пружно-пластичним ті Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Vibration table

Автори англійською

Itkin Oleksandr Feliksovych, Maslov Oleksandr Havrylovych

Назва патенту російською

Вибрационная площадка

Автори російською

Иткин Александр Феликсович, Маслов Александр Гаврилович

МПК / Мітки

МПК: B28B 1/08

Мітки: площадка, вібраційна
