Кривошипно-шатунний механізм
Номер патенту: 16288
Опубліковано: 15.08.2006
Автори: Столярова Тетяна Владиславівна, Ткаченко Наталя Владиславівна, Столяров Владислав Іванович
Формула / Реферат
Кривошипно-шатунний механізм з поршневою системою, що містить кривошипний вал, виконаний з двох співвісних секцій на підшипниках, розташованих в корпусі, який відрізняється тим, що кривошипи секцій з’єднані однією із осей хрестовини через підшипники кочення, яка під кутом перетинає нерухому вісь вала в центрі хрестовини, а друга вісь хрестовини на підшипниках кочення посаджена в гнізда зворотно-поворотної рами, опорна вісь якої посаджена на підшипники кочення, проходить через її центр і перпендикулярна другій осі хрестовини, а на кінці зворотно-поворотної рами жорстко закріплені рівноплечі важелі, кінці яких шарнірно з’єднані з шатунами.
Текст

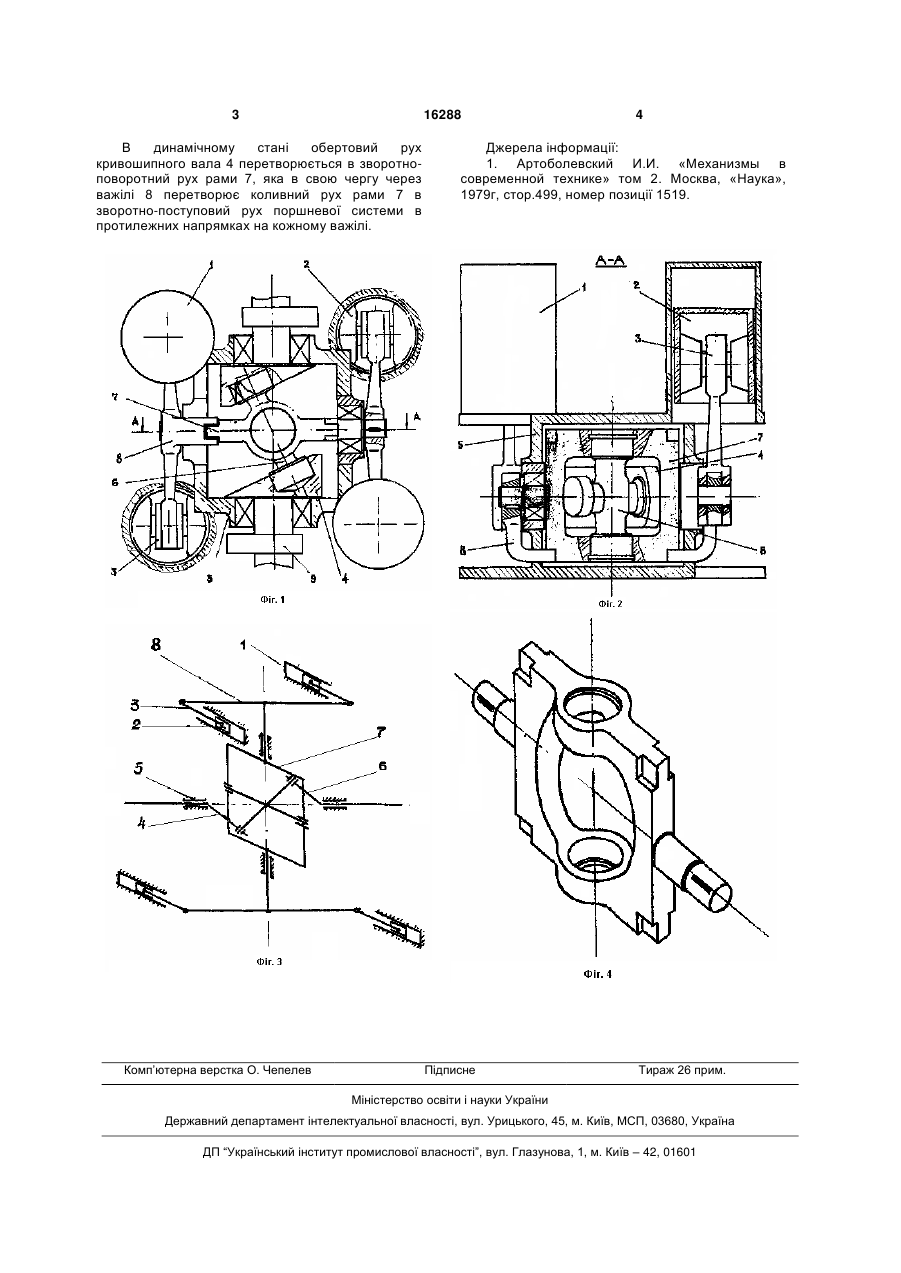

Кривошипно-шатунний механізм з поршневою системою, що містить кривошипний вал, виконаний з двох співвісних секцій на підшипниках, 3 16288 В динамічному стані обертовий рух кривошипного вала 4 перетворюється в зворотноповоротний рух рами 7, яка в свою чергу через важілі 8 перетворює коливний рух рами 7 в зворотно-поступовий рух поршневої системи в протилежних напрямках на кожному важілі. Комп’ютерна верстка О. Чепелев 4 Джерела інформації: 1. Артоболевский И.И. «Механизмы в современной технике» том 2. Москва, «Наука», 1979г, стор.499, номер позиції 1519. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCrank mechanism
Назва патенту російськоюКривошипно-шатунный механизм
МПК / Мітки
МПК: F01B 1/00
Мітки: механізм, кривошипно-шатунний
