Кривошипно-шатунний механізм

1. Кривошипно-шатунний механізм для чутливого до температури пристрою, зокрема для сильфонного газометра, що містить

- обертову навколо осі деталь (1),

- принаймні один елемент (2) кривошипно-шатунного механізму, з'єднаний з обертовою деталлю (1) з  можливістю сумісного обертання разом з нею,

- принаймні один поворотний важіль (4), з'єднаний з можливістю повороту з елементом (2) кривошипно-шатунного механізму,

- елемент (3) зняття сигналу, з'єднаний з поворотним важелем (4) і

- чутливий до температури коригуючий елемент (7), який визначає кутове положення поворотного важеля (4), який відрізняється тим, що елемент (3) зняття сигналу може зміщуватися по відношенню до поворотного важеля (4) за допомогою керуючого пристрою, який адаптовано до температурної залежності чутливого до температури пристрою.

2. Кривошипно-шатунний механізм за пунктом 1, який відрізняється тим, що керуючий пристрій зв'язано з чутливим до температури коригуючим елементом (7).

3. Кривошипно-шатунний механізм за пунктом 2, що відрізняється тим, що керуючий пристрій через поворотний важіль (4) елемента (3) зняття сигналу зв'язано з чутливим до температури коригуючим елементом.

4. Кривошипно-шатунний механізм за одним з пунктів 1-3, який відрізняється тим, що керуючий пристрій містить виконаний в елементі (2) кривошипно-шатунного механізму паз-кулісу (6), в який введено елемент (3) зняття сигналу.

5. Кривошипно-шатунний механізм за одним з пунктів 1-4, який відрізняється тим, що елемент (3) зняття сигналу встановлено з можливістю зміщення по відношенню до поворотного важеля (4) в напрямку до його центру обертання (5).

6. Кривошипно-шатунний механізм за одним з пунктів 1-5, який відрізняється тим, що центр обертання (5) поворотного важеля (4) розташовано ексцентрично по відношенню до осі обертової деталі (1) на елементі (2) кривошипно-шатунного механізму.

7. Кривошипно-шатунний механізм за пунктом 6, який відрізняється тим, що лінія, яка проходить через елемент (3) зняття сигналу і центр обертання (5) поворотного важеля (4), утворює по суті прямий кут з лінією, яка проходить через елемент (3) зняття сигналу і вісь обертової деталі (1).

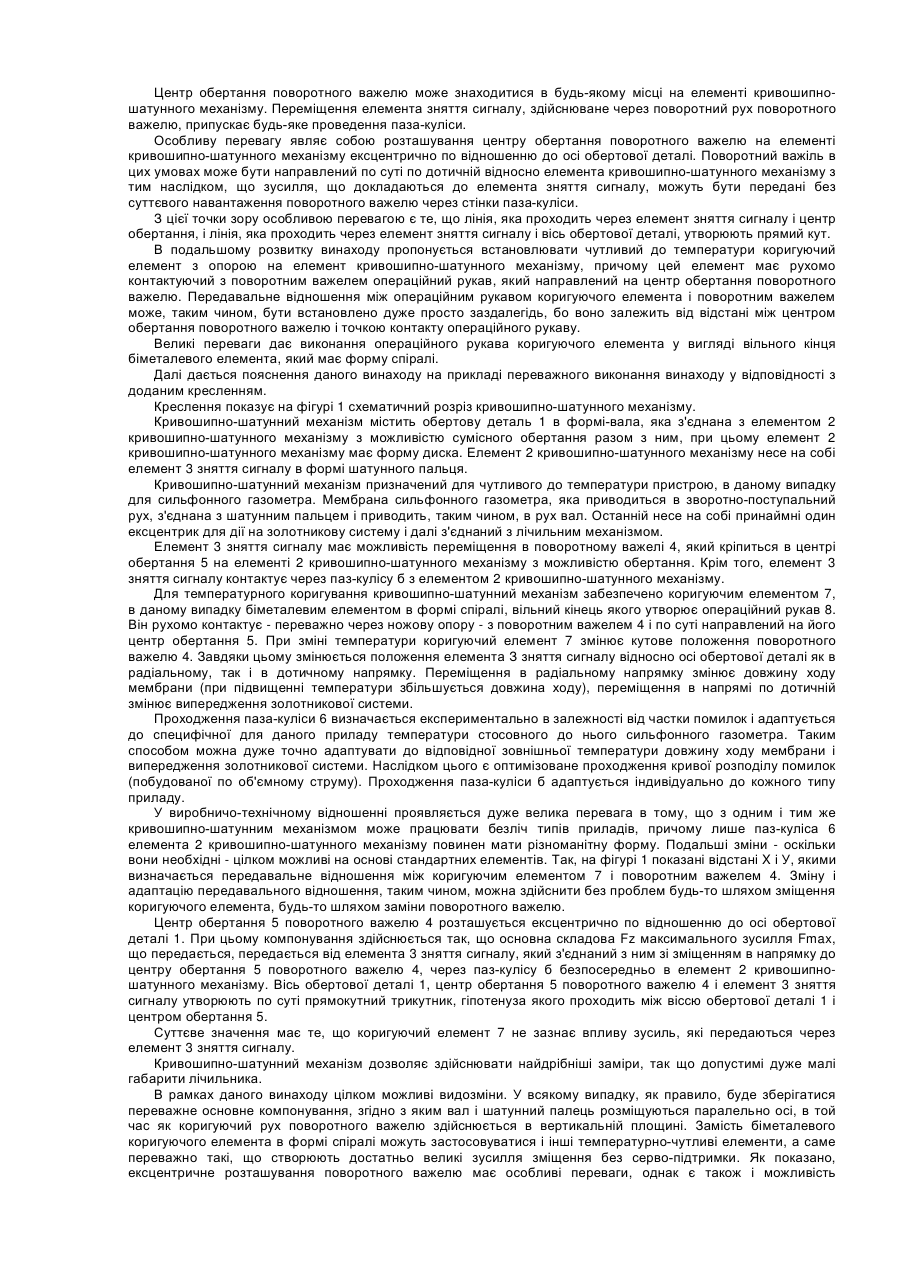

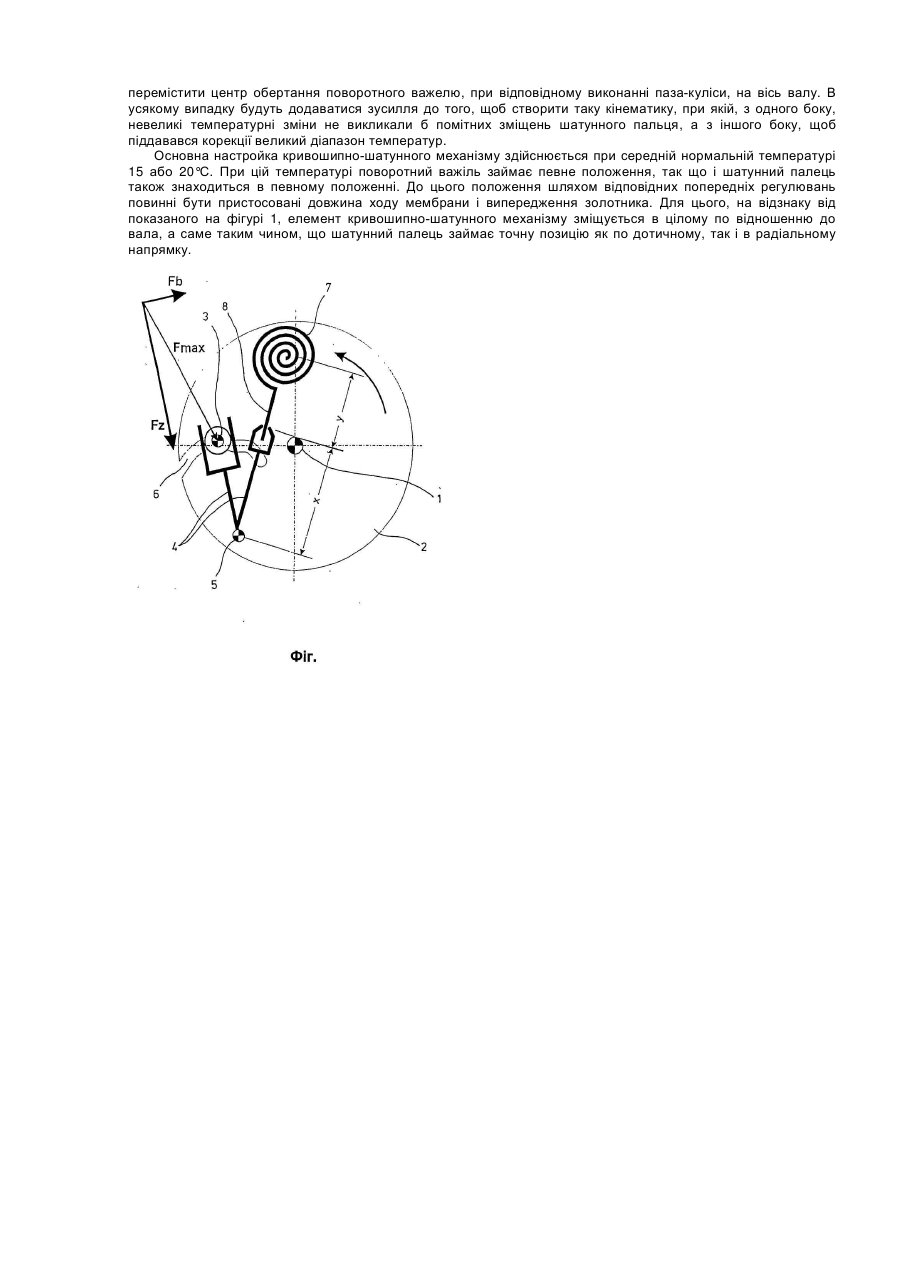

8. Кривошипно-шатунний механізм за одним з пунктів 1-7, який відрізняється тим, що чутливий до температури коригуючий елемент (7) спирається на елемент (2) кривошипно-шатунного механізму і має рухомо контактуючий з поворотним важелем (4) операційний рукав (8), який направлено на центр обертання (5) поворотного важеля (4).

9. Кривошипно-шатунний механізм за пунктом 8, який відрізняється тим, що операційний рукав (8) коригуючого елемента (7) виконано у вигляді вільного кінця біметалевого елемента, який має форму спіралі.
