Кривошипно – шатунний механізм поршневої машини
Формула / Реферат

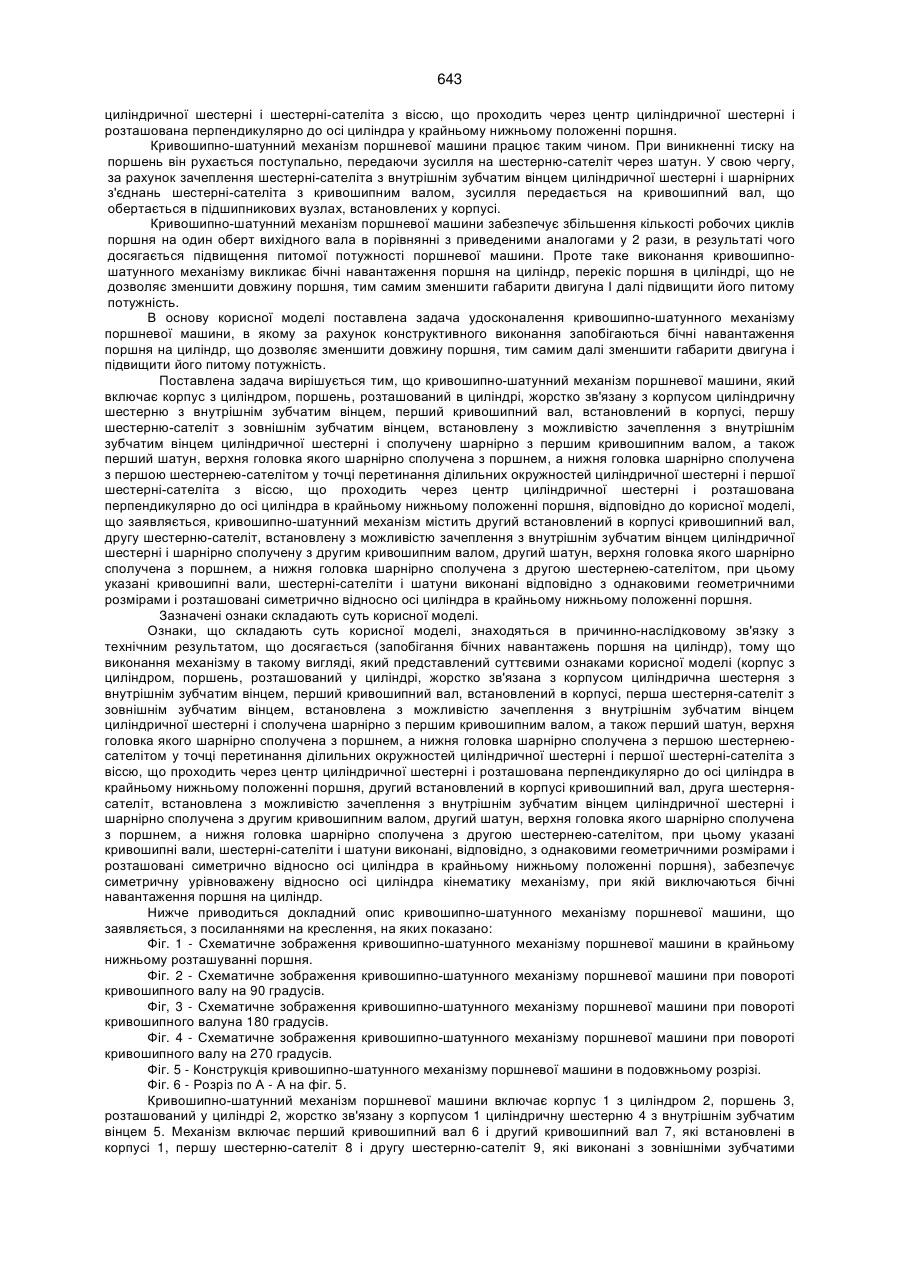

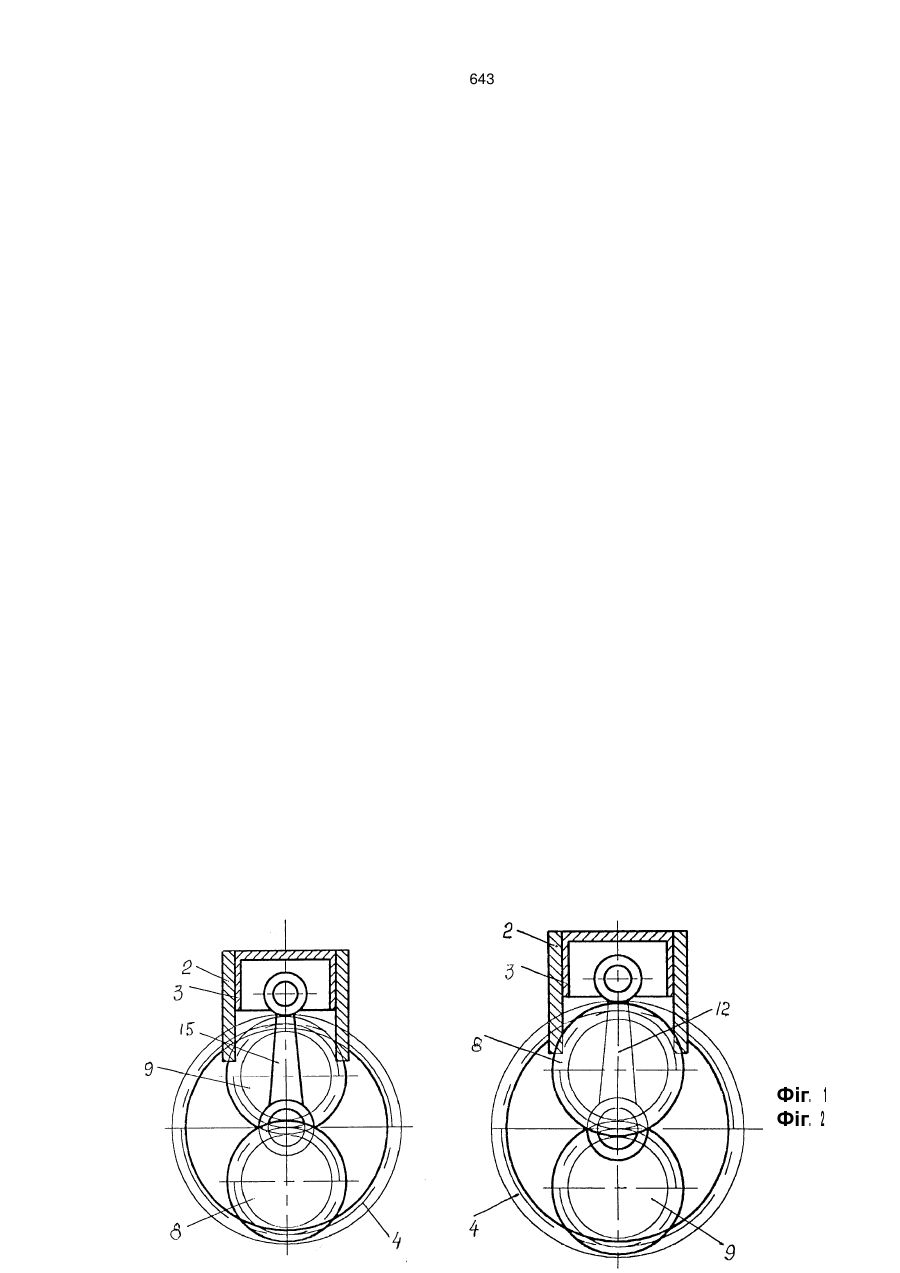

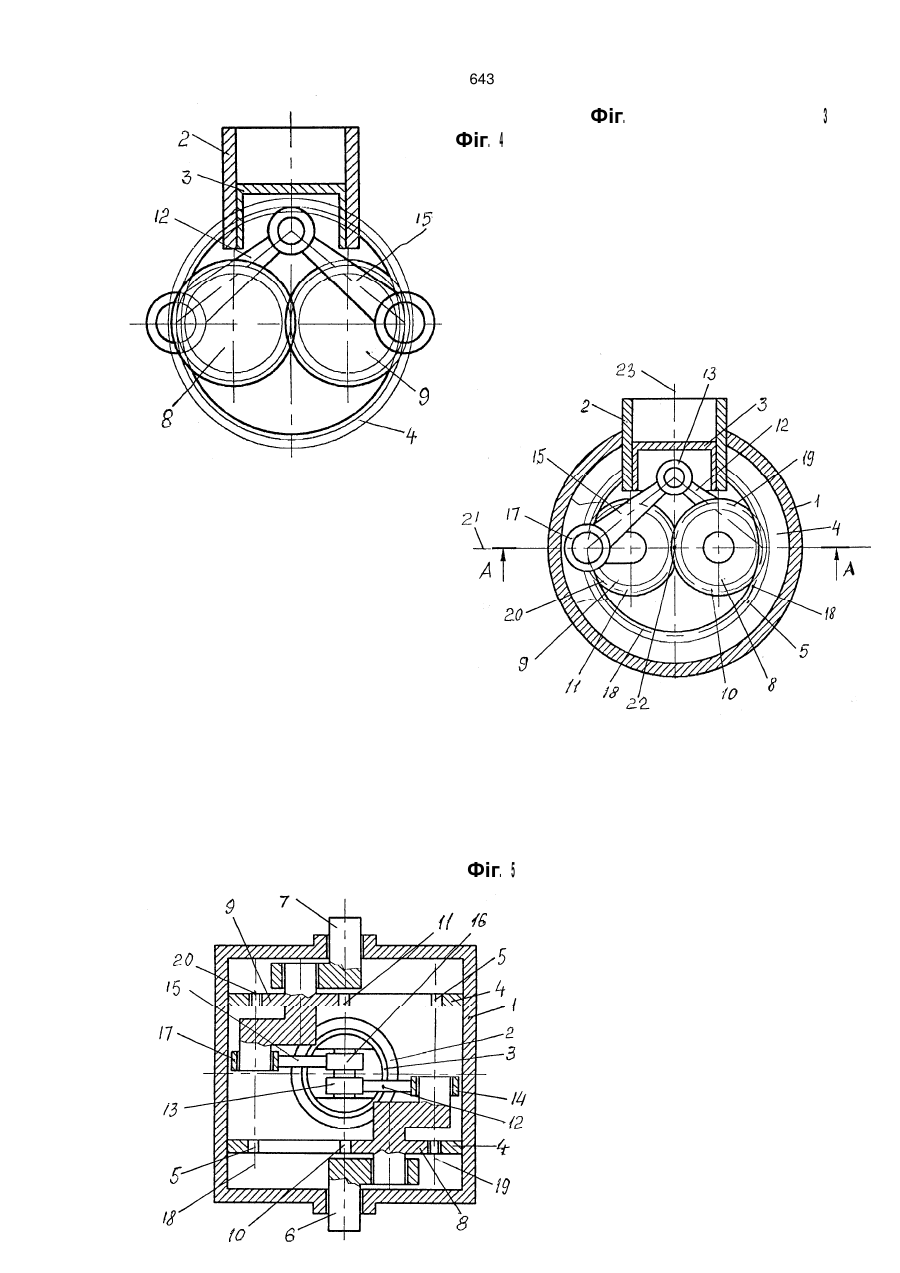

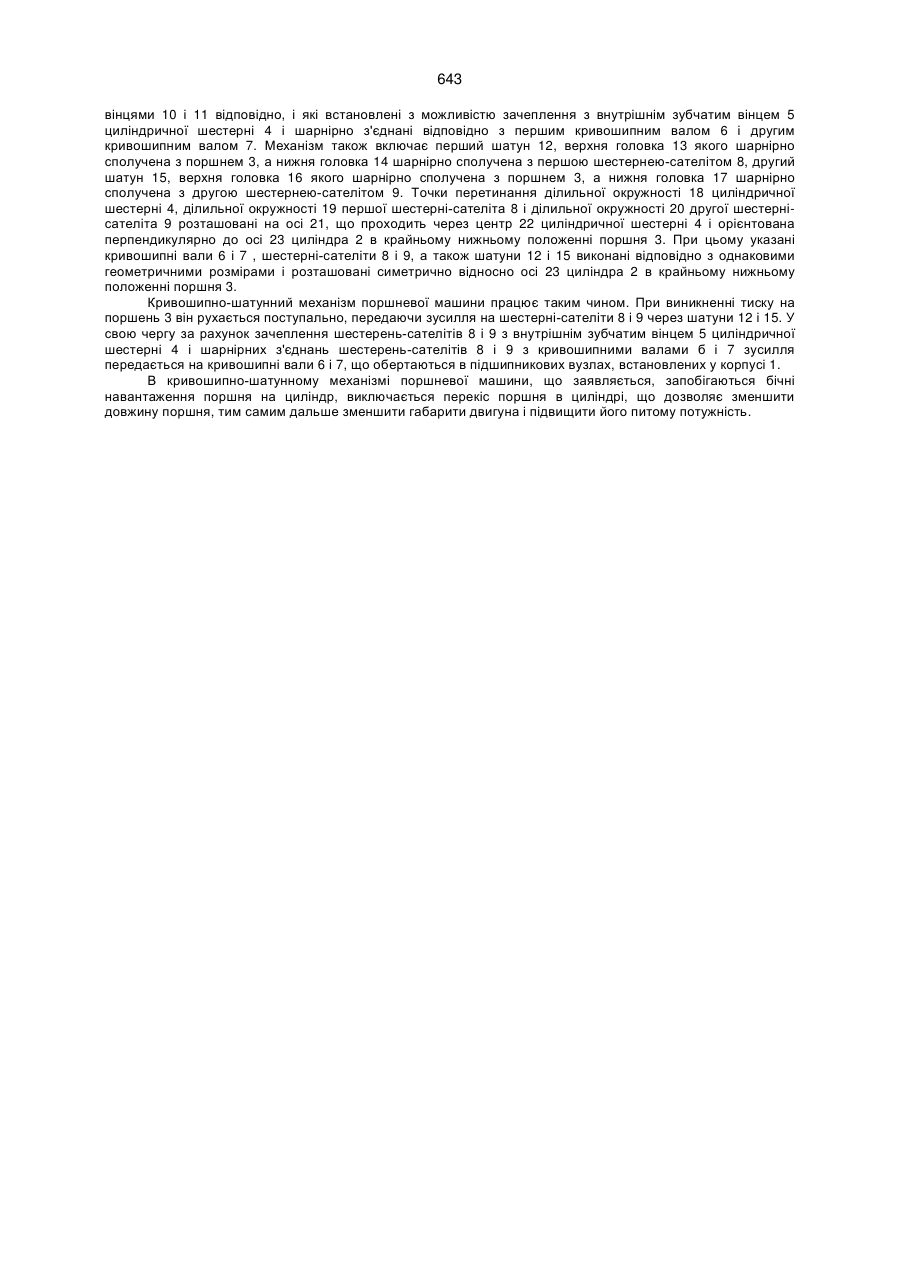

Кривошипно-шатунний механізм поршневої машини, який включає корпус з циліндром, поршень, розташований у циліндрі, жорстко зв'язану з корпусом циліндричну шестерню з внутрішнім зубчатим вінцем, перший кривошипний вал, встановлений в корпусі, першу шестерню-сателіт з зовнішнім зубчатим вінцем, встановлену з можливістю зачеплення з внутрішнім зубчатим вінцем циліндричної шестерні і сполучену шарнірно з першим кривошипним валом, а також перший шатун, верхня головка якого шарнірно сполучена з поршнем, а нижня головка шарнірно сполучена з першою шестернею-сателітом у точці перетинання ділильних окружностей циліндричної шестерні і першої шестерні-сателіта з віссю, що проходить через центр циліндричної шестерні і розташована перпендикулярно до осі циліндра в крайньому нижньому положенні поршня, який відрізняється тим, що містить другий встановлений в корпусі кривошипний вал, другу шестерню-сателіт, встановлену з можливістю зачеплення з внутрішнім зубчатим вінцем циліндричної шестерні і шарнірно сполучену з другим кривошипним валом, другий шатун, верхня головка якого шарнірно сполучена з поршнем, а нижня головка шарнірно сполучена з другою шестернею-сателітом, при цьому указані кривошипні вали, шестерні-сателіти і шатуни виконані відповідно з однаковими геометричними розмірами і розташовані симетрично відносно осі циліндра в крайньому нижньому положенні поршня.
Додаткова інформація
Назва патенту англійськоюCrank mechanism of a piston machine
Автори англійськоюPidhornyy Oleksandr Serhiyovych
Назва патенту російськоюКривошипно - шатунный механизм поршневой машины
Автори російськоюПодгорный Александр Сергеевич
МПК / Мітки
МПК: F01B 9/04
Мітки: поршневої, машини, кривошипно, механізм, шатунний
