Верхній живильник із сферичним верхом та уловлювачем струменя металу
Формула / Реферат
Верхній живильник із сферичним верхом та уловлювачем струменя металу, що містить металоприймач, а у виливка другорядного вузла на нижньому диску - по ущільненій канавці, який відрізняється тим, що додатково в донній частині живильник містить уловлювач струменя металу, причому діаметр уловлювача С по верхньому його пругу принаймні рівний найменшому діаметру В металоприймача, а висота розміщення його верхнього пруга К принаймні дорівнює 0,5 висоти маточини Г виливка робочого колеса.
Текст

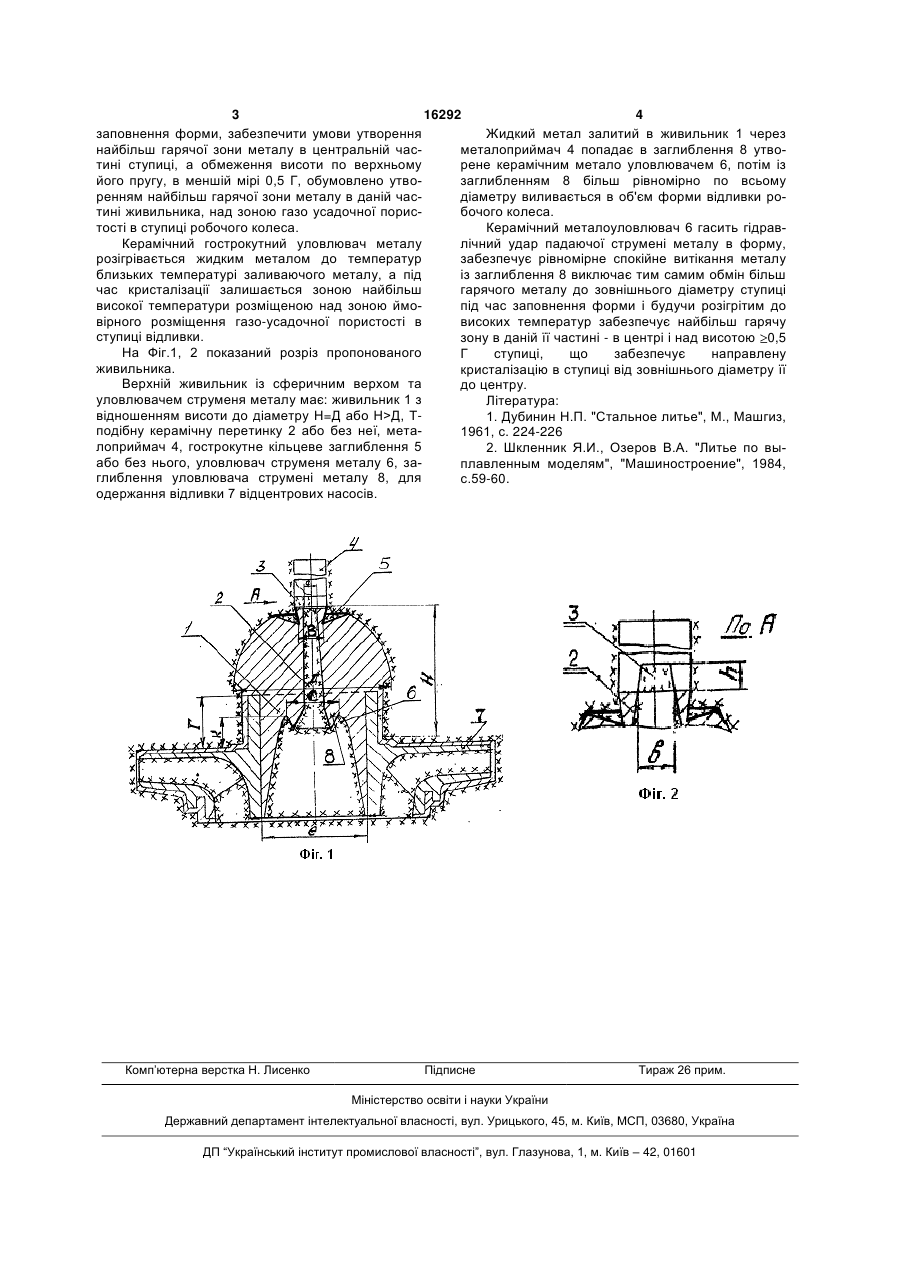

Верхній живильник із сферичним верхом та уловлювачем струменя металу, що містить металоприймач, а у виливка другорядного вузла на 3 16292 4 заповнення форми, забезпечити умови утворення Жидкий метал залитий в живильник 1 через найбільш гарячої зони металу в центральній часметалоприймач 4 попадає в заглиблення 8 утвотині ступиці, а обмеження висоти по верхньому рене керамічним метало уловлювачем 6, потім із його пругу, в меншій мірі 0,5 Г, обумовлено утвозаглибленням 8 більш рівномірно по всьому ренням найбільш гарячої зони металу в даній часдіаметру виливається в об'єм форми відливки ротині живильника, над зоною газо усадочної порисбочого колеса. тості в ступиці робочого колеса. Керамічний металоуловлювач 6 гасить гідравКерамічний гострокутний уловлювач металу лічний удар падаючої струмені металу в форму, розігрівається жидким металом до температур забезпечує рівномірне спокійне витікання металу близьких температурі заливаючого металу, а під із заглиблення 8 виключає тим самим обмін більш час кристалізації залишається зоною найбільш гарячого металу до зовнішнього діаметру ступиці високої температури розміщеною над зоною ймопід час заповнення форми і будучи розігрітим до вірного розміщення газо-усадочної пористості в високих температур забезпечує найбільш гарячу ступиці відливки. зону в даній її частині - в центрі і над висотою 0,5 На Фіг.1, 2 показаний розріз пропонованого Г ступиці, що забезпечує направлену живильника. кристалізацію в ступиці від зовнішнього діаметру її Верхній живильник із сферичним верхом та до центру. уловлювачем струменя металу має: живильник 1 з Література: відношенням висоти до діаметру Н=Д або Н>Д, Т1. Дубинин Н.П. "Стальное литье", М., Машгиз, подібну керамічну перетинку 2 або без неї, мета1961, с. 224-226 лоприймач 4, гострокутне кільцеве заглиблення 5 2. Шкленник Я.И., Озеров В.А. "Литье по выабо без нього, уловлювач струменя металу 6, заплавленным моделям", "Машиностроение", 1984, глиблення уловлювача струмені металу 8, для с.59-60. одержання відливки 7 відцентрових насосів. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUpper feeder with spherical top and trap of the metal jet
Автори англійськоюHlyva Volodymyr Kyrylovych
Назва патенту російськоюВерхний питатель со сферическим верхом и улавливателем потока металла
Автори російськоюГлыва Владимир Кириллович
МПК / Мітки
МПК: B22C 9/00, B22D 27/04
Мітки: струменя, верхом, живильник, уловлювачем, металу, верхній, сферичним
