B22D 11/106 — захист струменя розплавленого металу

Номер патенту: 112836

Опубліковано: 10.11.2016

Автори: Хеккен Ханс-Юрген, Шпітцер Карл-Хайнц, Ванс Йохен, Айххольц Хелльфрід

МПК: B22D 11/117, B22D 11/06, B22D 11/106 ...

Мітки: штаби, виготовлення, виливанням, сталевої, пристрій, безперервним, спосіб

Формула / Реферат:

1. Спосіб виготовлення сталевої штаби за допомогою безперервного виливання, при якому сталевий розплав (7) з живильної ємності через розливний жолоб і випускну область, виконану у вигляді розливного сопла сифонного типу, подають на циркулюючу розливну стрічку (3) горизонтальної установки безперервного виливання штаби в атмосфері захисного газу,який відрізняється тим,що на розташовану на виході область розливного сопла і на...

Номер патенту: 103063

Опубліковано: 10.09.2013

Автор: Буадекен Вінсент

МПК: B22D 11/106, B22D 41/50, B22D 41/56 ...

Мітки: металу, рідкого, транспортування, пристрій, трубі, ливарної, зберігання, перенесення

Формула / Реферат:

1. Пристрій для транспортування та зберігання щонайменше однієї ливарної труби (18) установки для лиття рідкого металу, де ливарна труба (18) має канал, який дозволяє проходження рідкого металу і простягається переважно вздовж осі, зазначений пристрій включає стійку (22), влаштовану для зберігання ливарної труби (18) в робочому положенні, в якому вісь канала вертикальна, при цьому зазначена стійка (22) надає доступ (33) ззовні до бокової...

Номер патенту: 101702

Опубліковано: 25.04.2013

Автори: Баттс Джеффрі, Буадекен Вінсент, Коллура Маріано

МПК: B22D 41/50, B22D 11/106, B22D 41/56 ...

Мітки: пристрій, маніпулятор, клапаном, трубі, ливникова, керування, труба

Формула / Реферат:

1. Маніпулятор (26, 26', 26") для ливникової труби (16) для лиття рідкого металу, що включає тримачі (28, 30, 30') для труби під клапаном керування потоком (14) для металу, де клапан здатен переходити у відкрите положення та закрите положення під дією приводу (20), який відрізняється тим, що маніпулятор (26, 26', 26") має фіксатори (32, 34, 80) до приводу (20) для клапана.2. Маніпулятор за попереднім пунктом, в якому...

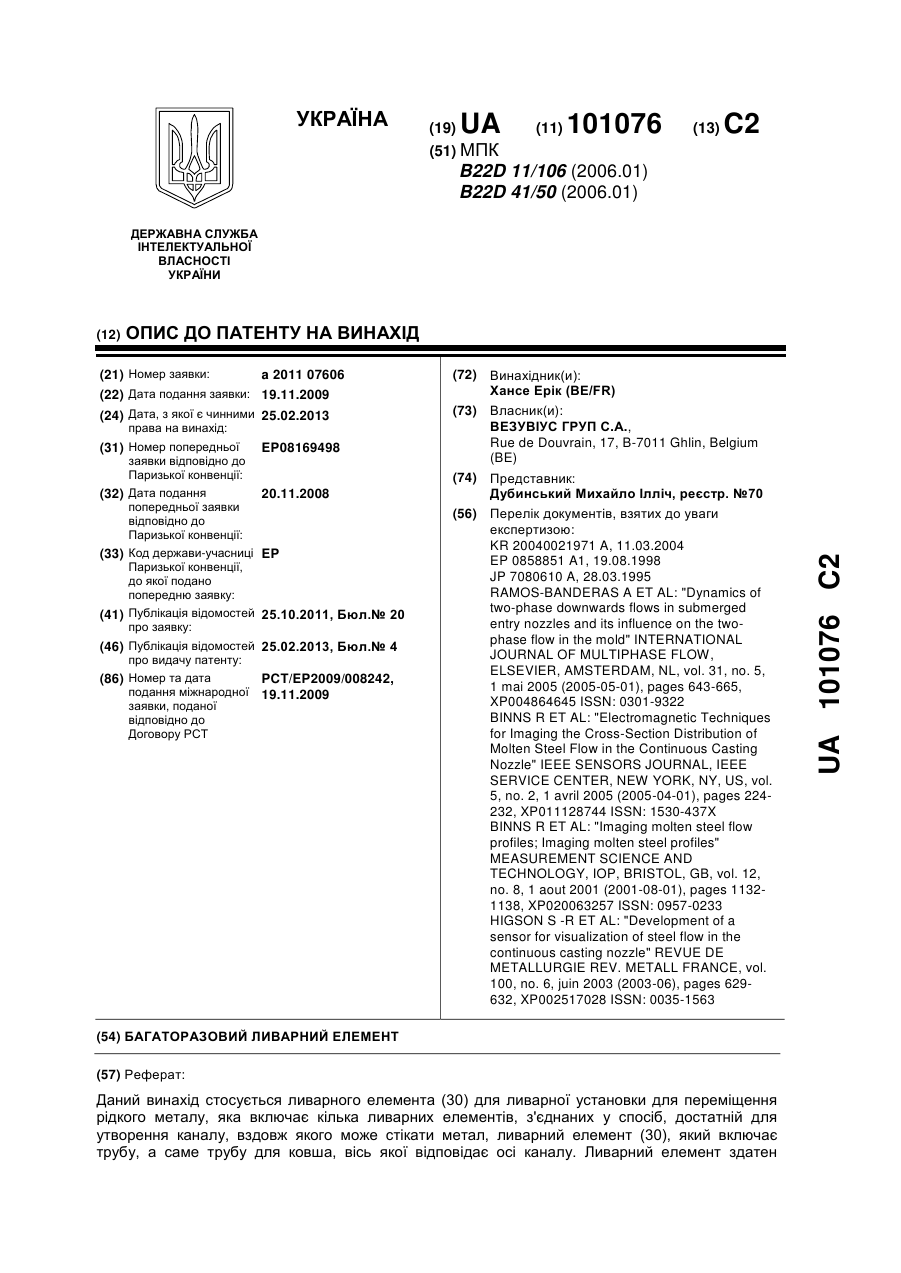

Номер патенту: 101076

Опубліковано: 25.02.2013

Автор: Хансе Ерік

МПК: B22D 11/106, B22D 41/50

Мітки: ливарний, елемент, багаторазовий

Формула / Реферат:

1. Ливарний елемент (30; 50) для ливарної установки (10) для переміщення рідкого металу, яка включає множину ливарних елементів (12; 20; 18), з'єднаних у спосіб, достатній для утворення каналу для стікання металу; причому ливарний елемент (30; 50), складається з труби, головним чином труби ковша, вісь якої відповідає осі каналу; де вказаний елемент виконаний з можливістю утворювати контакт з вищерозташованим елементом (20) установки, який...

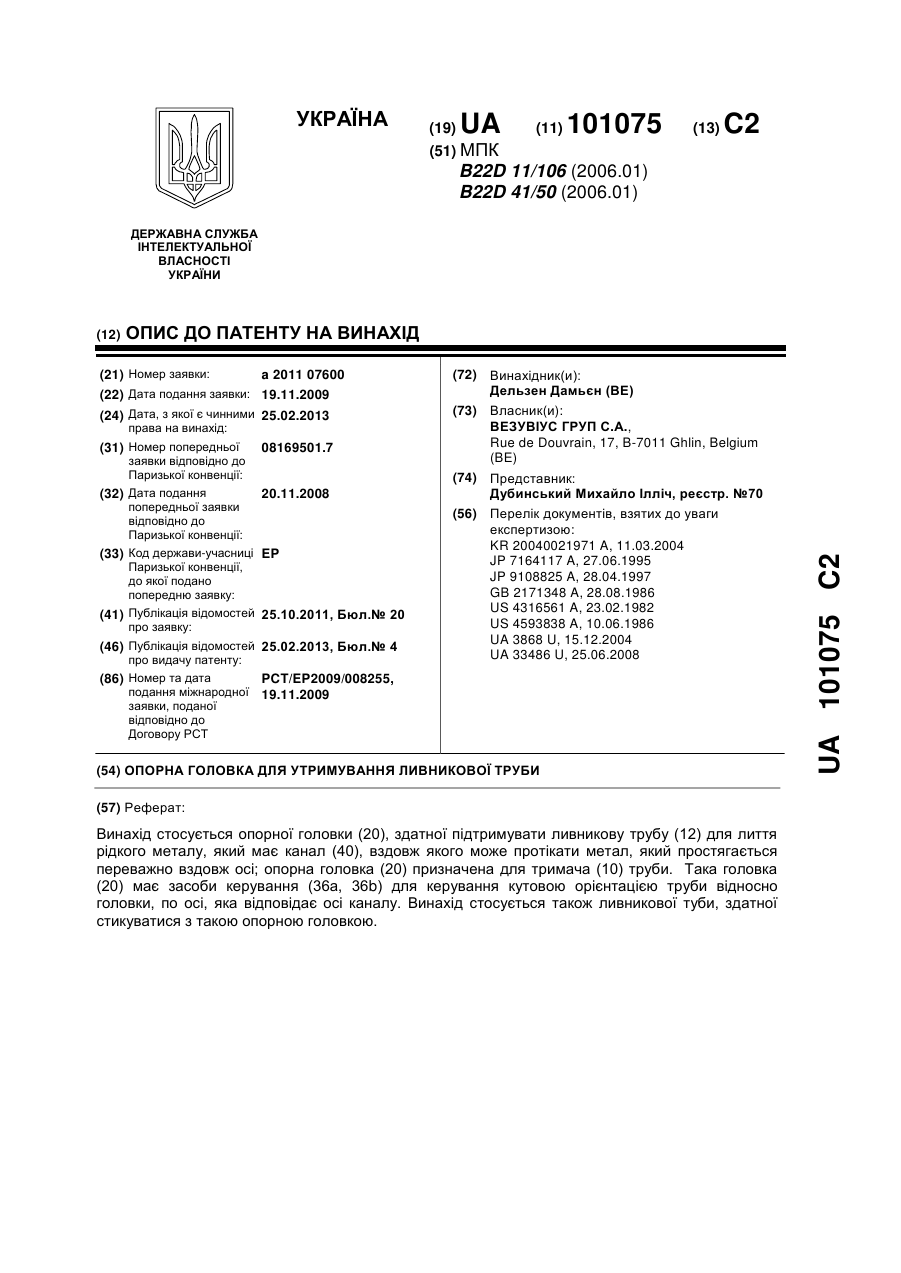

Номер патенту: 101075

Опубліковано: 25.02.2013

Автор: Дельзен Дамьєн

МПК: B22D 11/106, B22D 41/50

Мітки: ливникової, трубі, головка, утримування, опорна

Формула / Реферат:

1. Опорна головка (20), здатна підтримувати ливникову трубу (12) для лиття рідкого металу, яка містить канал (40), вздовж якого може протікати метал, який простягається переважно вздовж осі, і зазначена опорна головка (20) призначена для пристрою (10) для утримування труби, яка відрізняється тим, що вона має засоби керування для керування кутовою орієнтацією ливникової туби відносно головки (20), по осі, яка відповідає осі каналу.2....

Номер патенту: 77516

Опубліковано: 11.02.2013

Автор: Ярошенко Олександр Олександрович

МПК: B22D 11/106, B22D 11/08, B22D 7/12 ...

Мітки: сильфон, струменя, розплавленого, металу, захисту

Формула / Реферат:

1. Сильфон для захисту струменя розплавленого металу, що виконаний у вигляді захисного екрана з термостійкого матеріалу, кінцеві частини якого виконані з можливістю кріплення до сполучуваних частин пристроїв для розливання і приймання розплавленого металу, який відрізняється тим, що захисний екран виконаний у вигляді рукава, його кінцеві частини виконані у вигляді манжет з розташованими в них елементами кріплення до сполучуваних частин...

Номер патенту: 77515

Опубліковано: 11.02.2013

Автор: Ярошенко Олександр Олександрович

МПК: B22D 7/12, B22D 11/08, B22D 11/106 ...

Мітки: струменя, металу, захисту, розплавленого, сильфон

Формула / Реферат:

1. Сильфон для захисту струменя розплавленого металу, що виконаний у вигляді захисного екрана з термостійкого матеріалу, кінцеві частини якого виконані з можливістю кріплення до сполучуваних частин пристроїв для розливання і приймання розплавленого металу, який відрізняється тим, що захисний екран виконаний у вигляді рукава, його кінцеві частини виконані у вигляді манжет з розташованими в них елементами кріплення до згаданих сполучуваних...

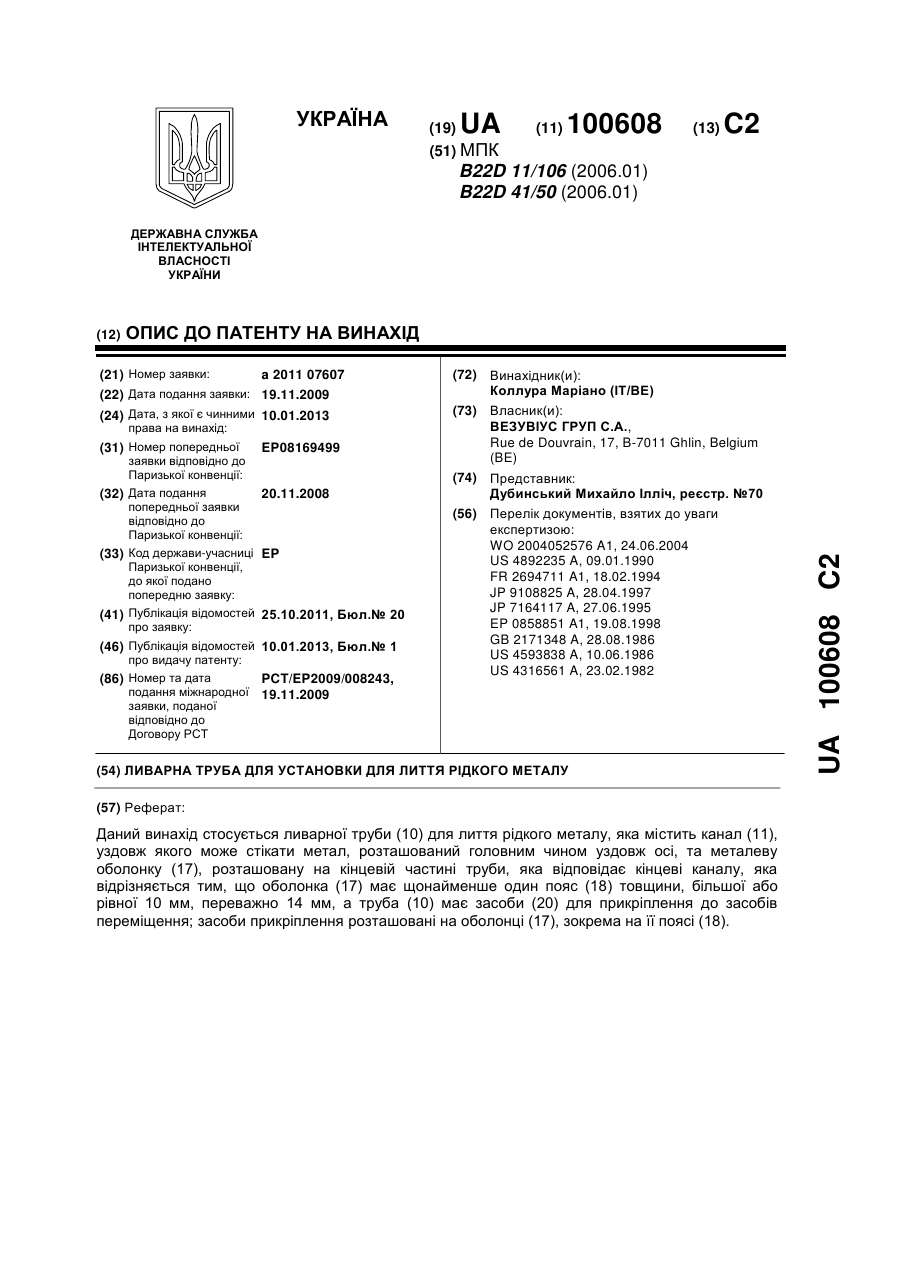

Номер патенту: 100608

Опубліковано: 10.01.2013

Автор: Коллура Маріано

МПК: B22D 41/50, B22D 11/106

Мітки: ливарна, рідкого, металу, лиття, установки, труба

Формула / Реферат:

1. Труба для ковша (10) для лиття рідкого металу, яка містить канал (11) для проходження металу, який простягається головним чином уздовж осі, та металеву оболонку (17), розміщену на крайній частині труби, яка відповідає кінцеві каналу, яка відрізняється тим, що оболонка (17) включає щонайменше один пояс (18) товщини, більшої або рівної 10 міліметрам, переважно 14 міліметрам, а труба (10) має засоби кріплення (20) до засобів для переміщення...

Номер патенту: 96891

Опубліковано: 12.12.2011

Автори: Дубойський Кирило Володимирович, Ткачов Михайло Юрійович, Єронько Сергій Петрович

МПК: B22D 41/56, B22D 11/106

Мітки: заміни, заготовок, лиття, маніпулятор, занурювального, стакана, слябовій, машини, безперервного

Формула / Реферат:

Маніпулятор для заміни занурювального стакана на слябовій машині безперервного лиття заготовок, що включає встановлену в нижній і верхній нерухомих підшипникових опорах поворотну колону, що забезпечена горизонтальною консоллю, яка кінематично пов'язана з платформою, на якій розміщений силовий циліндр і закріплена на цапфах скоба, що несе занурювальний стакан і має можливість повороту у вертикальній площині за допомогою приводу щодо консолі,...

Номер патенту: 88410

Опубліковано: 12.10.2009

Автори: Гончар Володимир Петрович, Олексієнко Іван Олександрович, Буров Анатолій Іванович, Федорова Віра Євгенівна, Маляров Сергій Борисович, Дмітрієв Юрій Володимирович

МПК: B22D 11/106, B22D 7/12, B22D 35/00 ...

Мітки: металу, струменя, окислення, пристрій, захисту, розливанні

Формула / Реферат:

1. Пристрій захисту струменя металу від окислення при його розливанні, що містить випускний стакан для подачі струменя розплавленого металу, який встановлений з кільцевим проміжком до внутрішнього перерізу вогнетривкої труби, яка виконана гнучкою і розташованою зверху каналу для прийому розплавленого металу, газорозподільний вузол для подавання інертного газу у вказаний кільцевий проміжок, який відрізняється тим, що вогнетривка труба виконана...

Номер патенту: 84703

Опубліковано: 25.11.2008

Автори: Хохенбіхлер Геральд, Бруммейер Маркус, Екерсторфер Геральд

МПК: B22D 11/106, B22D 11/06, B22D 43/00 ...

Мітки: розливний, пристрій, литої, виробництва, двовалковий, здійснення, штаби, металевої, спосіб

Формула / Реферат:

1. Спосіб виробництва литої металевої штаби з використанням двох ливарних валків (1, 2) і двох бокових пластин (3, 4), що разом утворюють простір (5) для розплаву і ливарний розхил (7), причому рідкий метал подають до простору (5) для розплаву металу й у цьому просторі (5) утворюють плавильну ванну з поверхнею (8) плавильної ванни, і литу металеву штабу (13) подають з простору (5) для розплаву через ливарний розхил (7), і під дією принаймні...

Номер патенту: 33486

Опубліковано: 25.06.2008

Автори: Родь Олександр Григорович, Івко Володимир Вікторович, Єрмоленко Ганна Володимирівна, Музирін Олександр Олегович, Гринюк Сергій Іванович, Слівченко Анатолій Іванович

МПК: B22D 11/106

Мітки: пристрій, металу, розливці, струменя, захисту

Формула / Реферат:

Пристрій для захисту струменя металу при розливці, що містить опору, штангу, обойму із захисною трубою, який відрізняється тим, що він додатково містить вузол центрального фіксатора штанги, виконаний у вигляді стрижня перемінного перерізу, перпендикулярно осі якого установлений тримач, з'єднаний гнучким сполучним елементом зі штангою, в обертовому і необертовому елементах якої виконані наскрізні канали з можливістю їхнього співвісного...

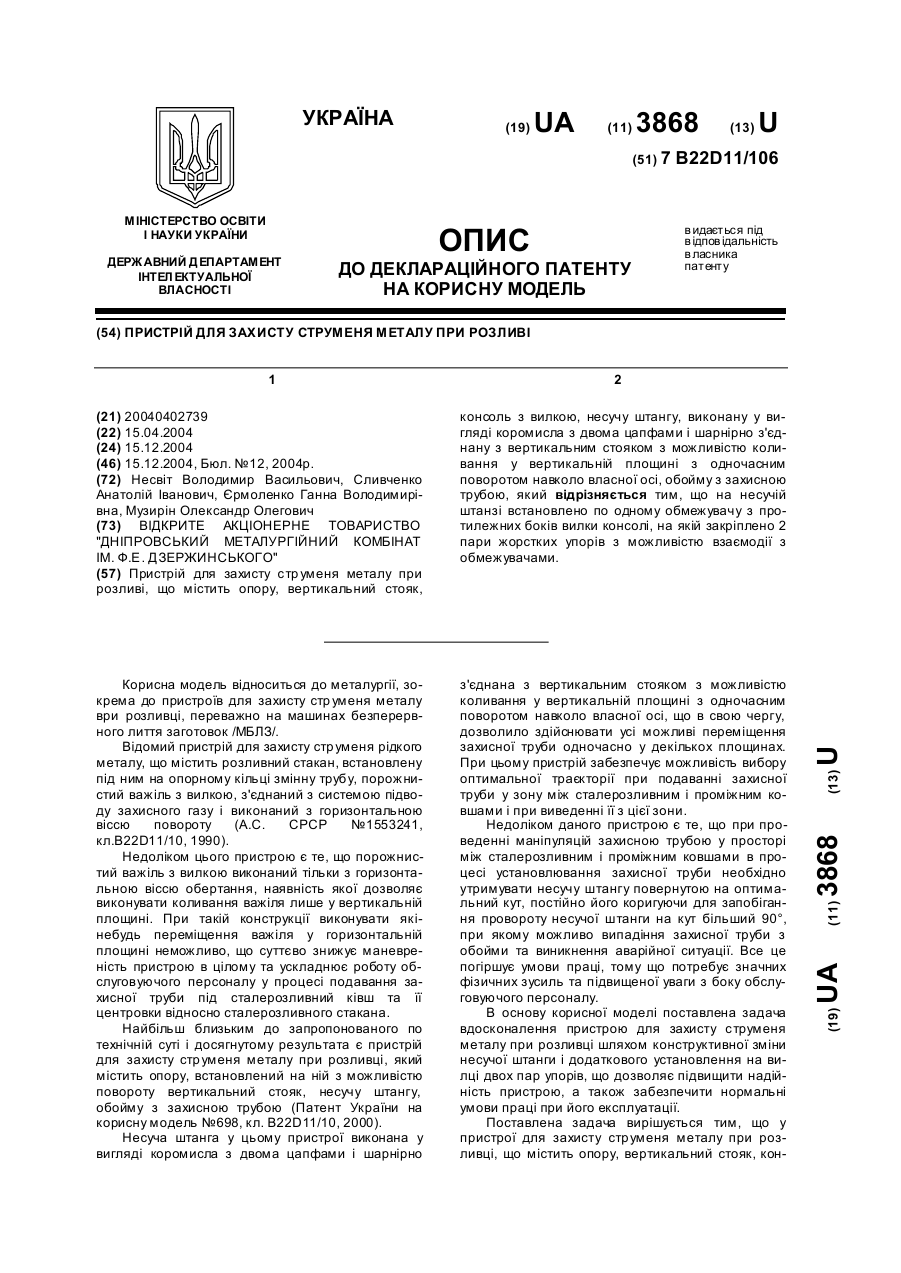

Номер патенту: 3868

Опубліковано: 15.12.2004

Автори: Музирін Олександр Олегович, Єрмоленко Ганна Володимирівна, Несвіт Володимир Васильович, Слівченко Анатолій Іванович

МПК: B22D 11/106

Мітки: струменя, захисту, металу, розливі, пристрій

Формула / Реферат:

Пристрій для захисту струменя металу при розливі, що містить опору, вертикальний стояк, консоль з вилкою, несучу штангу, виконану у вигляді коромисла з двома цапфами і шарнірно з'єднану з вертикальним стояком з можливістю коливання у вертикальній площині з одночасним поворотом навколо власної осі, обойму з захисною трубою, який відрізняється тим, що на несучій штанзі встановлено по одному обмежувачу з протилежних боків вилки консолі, на якій...
