Верхній живильник із сферичним верхом

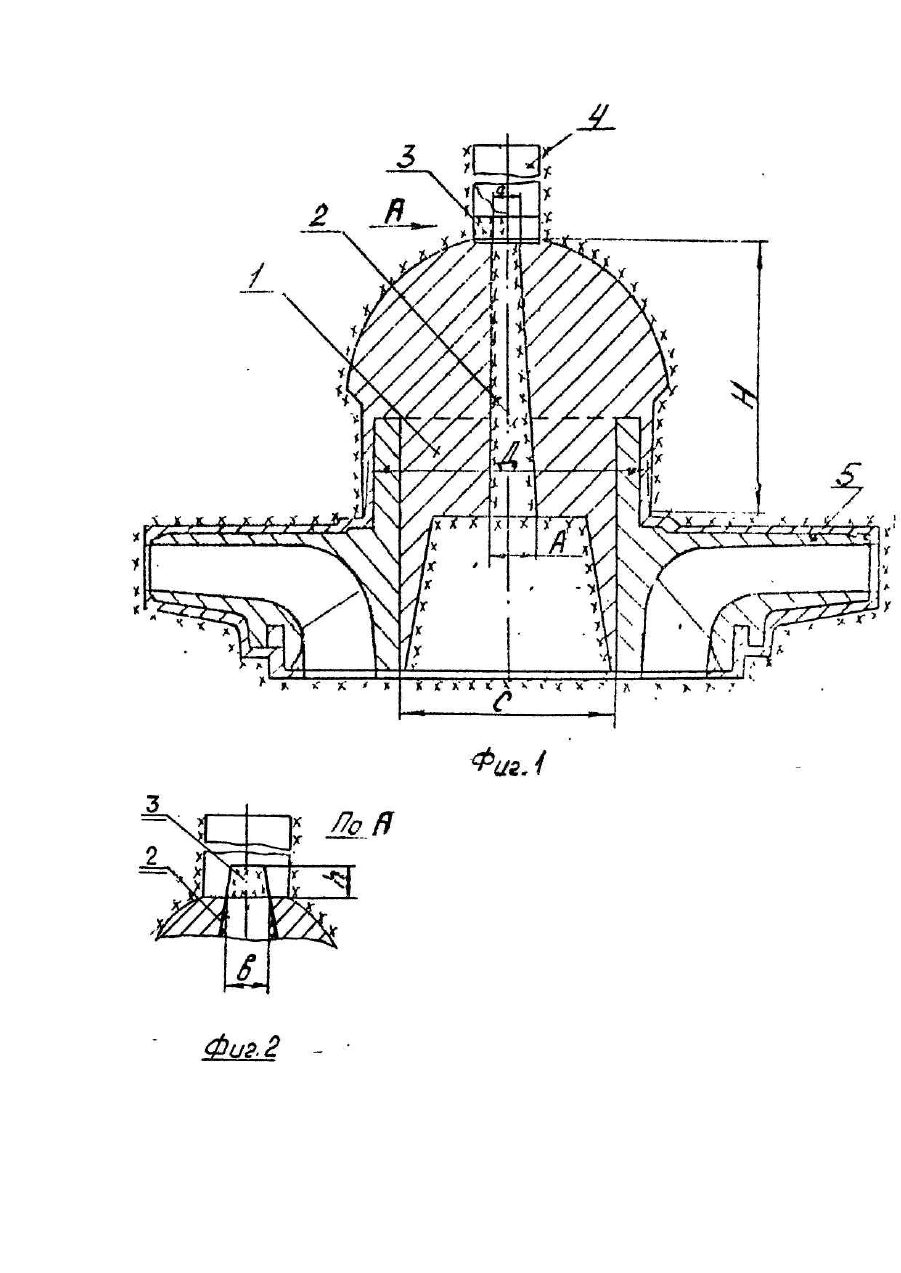

Изобретение относится к литейному производству, а именно к конструкциям центральной прибыли с сферическим верхом, для получения отливок, например, рабочих колес с литой ступицей имеющих внутреннее отверстие, получаемых в керамических формах для центробежных насосов и может быть использовано в други х отраслях, связанных с литьем. Известны полушаровые прибыли с соотношением диаметра к ее высоте: Н=Д [1]. Недостатком данной конструкции является образование тепловой зоны газоусадочной пористости в нижней части прибыли на высоте 15-55мм от плоскости диска рабочего колеса и в диаметрах ступицы. Наиболее близкой к изобретению по технической сущности и достигаемому эффекту является верхняя прибыль со сферическим верхом, имеющая вид перевернутой груши, с соотношением диаметра к ее высоте Н=Д и содержащая заливочную воронку [2]. К недостаткам данной конструкции следует отнести возможность образования газоусадочной зоны в ступице отливки рабочего колеса. В основу изобретения поставлена задача усовершенствования верхней прибыли со сферическим верхом, для получения отливок рабочих колес с литой ступицей, путем введения Т-образной керамической перемычки во внутреннюю ее полость, что обеспечит концентрацию тазоусадочной пористости вокруг центральной части перемычки на уровне (0,7-0,8) С, где С - вн утренний диаметр ступицы рабочего колеса. Поставленная задача решается тем, что вер хняя прибыль со сферическим верхом для получения в керамических формах отливок, преимущественно рабочих колес центробежных насосов с центрально расположенным тепловым узлом, содержащая заливочную воронку дополнительно содержит Т-образную керамическую перемычку, которая соединяет донную часть прибыли с ее сферическим верхом, причем соотношение размеров перемычки и ступицы рабочего колеса следующее: А = (0,156+ 0,196)С и b = h = а, где А - диаметр центральной части перемычки в донной части прибыли; С - внутренний диаметр ступицы рабочего колеса; b, h - ширина и высота перпендикулярной части перемычки; а - диаметр центральной перемычки у верхней части, прибыли. Центрально расположенная часть керамической перемычки ограничена с одной стороны (0,156) С необходимость иметь 6-9-слойную керамическую корку, обеспечивающую прочность керамической оболочки, с другой стороны (0,196) С - областью распространения усадочной пористости в прибыли от центра к наружному ее диаметру. Сечение перпендикулярно расположенной части керамической перемычки при соотношении размеров b = h = а конструктивно обеспечивает замкнутость донной части прибыли с ее сферическим верхом. В таблице показано влияние размера центрально расположенной части керамической перемычки в верхней прибыли со сферическим верхом на распространение усадочной пористости к ней. Как видно из таблицы, увеличение диаметра центрально расположенной части керамической перемычки больше 0,196 С ведет к увеличению области распространения усадочной пористости до размеров больше размера внутреннего диаметра ступицы рабочего колеса. Керамическая перемычка, в донной части литниковой воронки перпендикулярно расположенная к центрально расположенной керамической перемычке, образует каркас жесткости, удерживающий от проседания керамической корки сферической части прибыли, во время прокалки форм, а значит и проседания керамической корки верхнего, при заливке, диска рабочего колеса. На фиг. 1 показан разрез предлагаемой прибыли; на фиг.2 - вид А на фиг.1. Верхняя прибыль со сферическим верхом содержит собственно прибыль 1 с соотношением высоты к диаметру Н=Д , Т-образную керамическую перемычку 2 с соотношением центральной части перемычки А (0,156¸0,196) С и b = а = h - перпендикулярно расположенной части 3 и заливочной воронки 4, для получения отливок преимущественно рабочих колес 5, центробежных насосов. Жидкий металл, заливаемый в прибыль 1 через заливочную воронку 4, омывает керамическую перемычку и нагревает ее до температуры, близкой к температуре заливочного металла. Не имея первоначально теплоотвода, разогретая керамическая перемычка создает условия концентрации газоусадочных раковин в центральной зоне прибыли на уровне (0,7- 0,8)С.
