Борона-зчіпка гідрофікована
Номер патенту: 16374
Опубліковано: 15.08.2006
Автори: Савич Володимир Брониславович, Палій Віктор Трохимович
Формула / Реферат
Борона-зчіпка гідрофікована, складовими частинами якої є сниця, центральний брус, бокові поворотні рами, механізм натягання строп, гідравлічна система, ходові та транспортні колеса, пружинні борони, яка відрізняється тим, що механізм натягання строп виконаний з роздільними важелями, до верхньої частини яких кріпляться стропи, що відходять до бокових поворотніх рам, а нижня частина шарнірно повертається навколо осі, перпендикулярної продольній осі сниці.
Текст

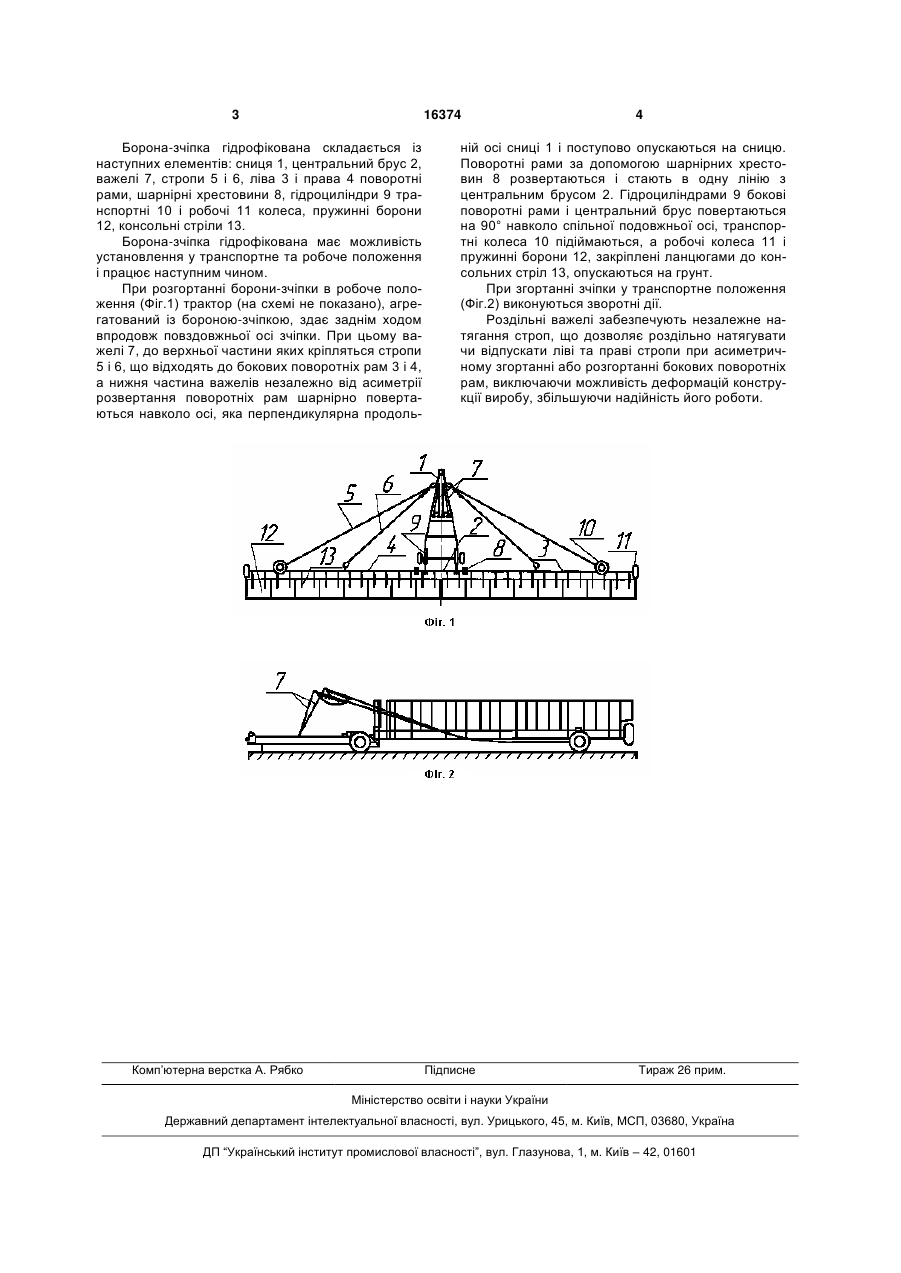

Борона-зчіпка гідрофікована, складовими частинами якої є сниця, центральний брус, бокові 3 16374 Борона-зчіпка гідрофікована складається із наступних елементів: сниця 1, центральний брус 2, важелі 7, стропи 5 і 6, ліва 3 і права 4 поворотні рами, шарнірні хрестовини 8, гідроциліндри 9 транспортні 10 і робочі 11 колеса, пружинні борони 12, консольні стріли 13. Борона-зчіпка гідрофікована має можливість установлення у транспортне та робоче положення і працює наступним чином. При розгортанні борони-зчіпки в робоче положення (Фіг.1) трактор (на схемі не показано), агрегатований із бороною-зчіпкою, здає заднім ходом впродовж повздовжньої осі зчіпки. При цьому важелі 7, до верхньої частини яких кріпляться стропи 5 і 6, що відходять до бокових поворотніх рам 3 і 4, а нижня частина важелів незалежно від асиметрії розвертання поворотніх рам шарнірно повертаються навколо осі, яка перпендикулярна продоль Комп’ютерна верстка А. Рябко 4 ній осі сниці 1 і поступово опускаються на сницю. Поворотні рами за допомогою шарнірних хрестовин 8 розвертаються і стають в одну лінію з центральним брусом 2. Гідроциліндрами 9 бокові поворотні рами і центральний брус повертаються на 90° навколо спільної подовжньої осі, транспортні колеса 10 підіймаються, а робочі колеса 11 і пружинні борони 12, закріплені ланцюгами до консольних стріл 13, опускаються на грунт. При згортанні зчіпки у транспортне положення (Фіг.2) виконуються зворотні дії. Роздільні важелі забезпечують незалежне натягання строп, що дозволяє роздільно натягувати чи відпускати ліві та праві стропи при асиметричному згортанні або розгортанні бокових поворотніх рам, виключаючи можливість деформацій конструкції виробу, збільшуючи надійність його роботи. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHarrow evener with a hydraulic device
Автори англійськоюPalii Viktor Trokhymovych
Назва патенту російськоюБорона-сцепка гидрофицированная
Автори російськоюПалий Виктор Трофимович
МПК / Мітки
МПК: A01B 7/00
Мітки: борона-зчіпка, гідрофікована
