Борона з пружинними зубами

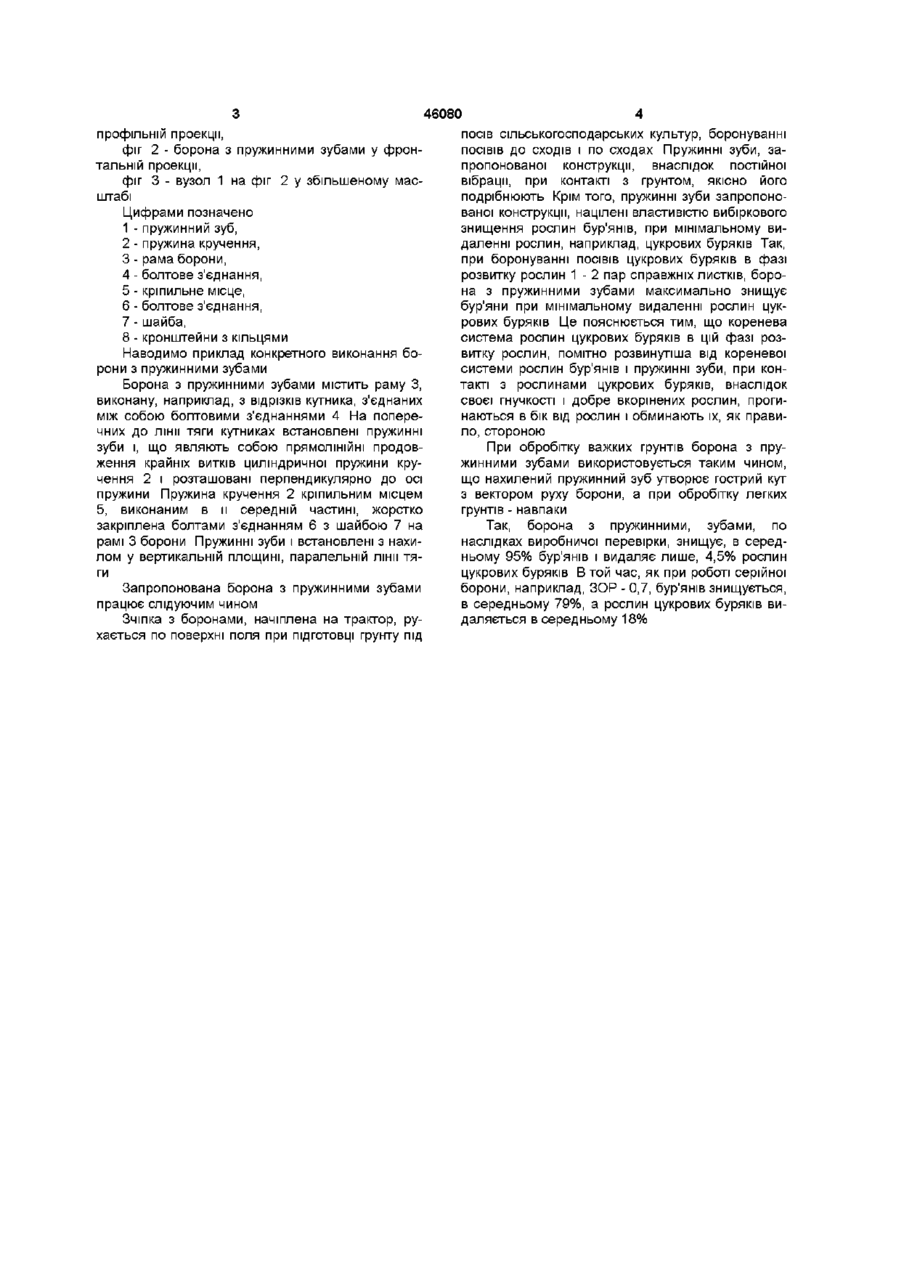

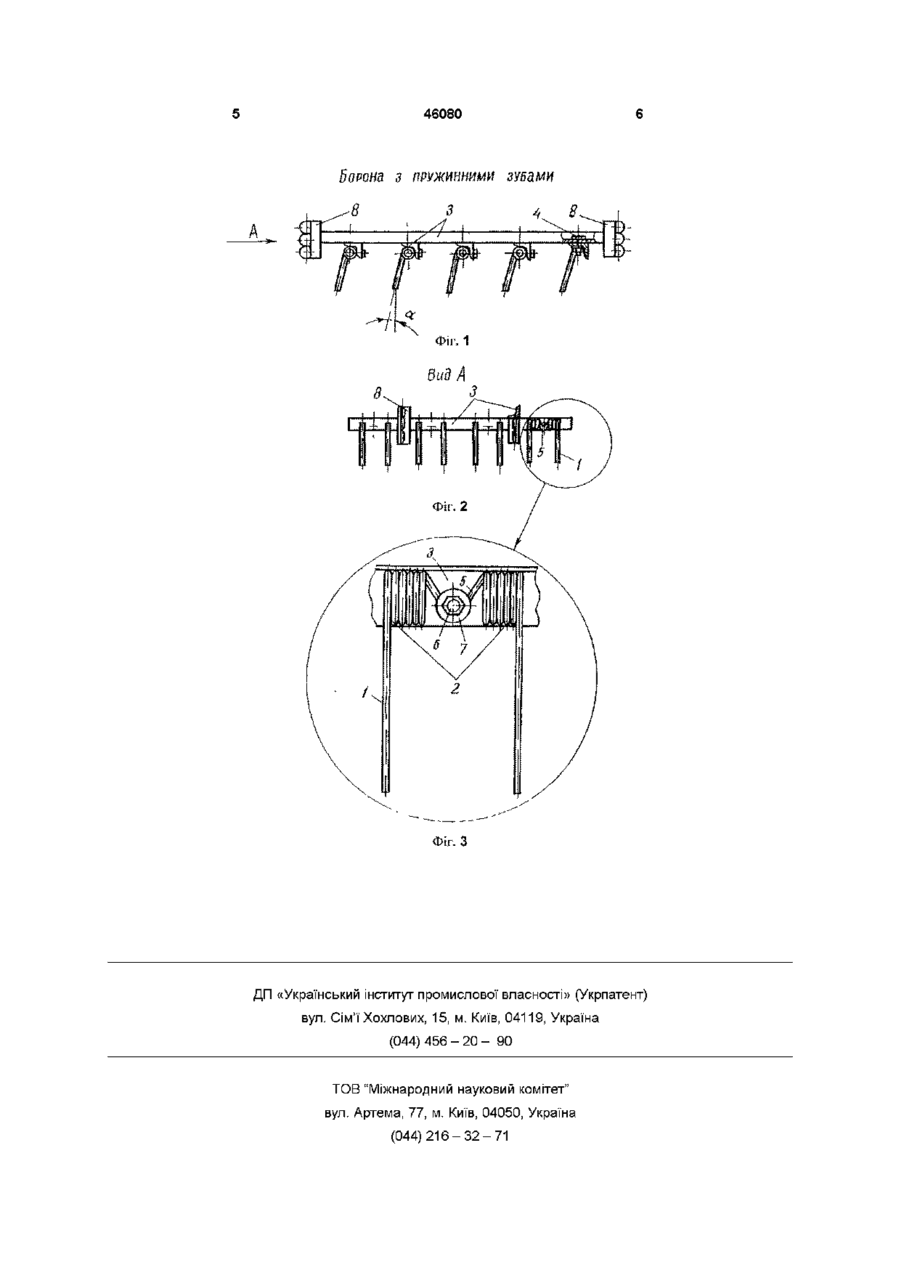

Борона з пружинними зубами, що містить раму, на якій у заданому порядку встановлені пружинні зуби, спереду і ззаду борони розташовані вертикальні кронштейни з отворами, яка відрізняється тим, що зуби являють собою прямолінійні продовження крайніх витків циліндричної пружини кручення і розташовані перпендикулярно до осі пружини, яка кріпильним місцем, виконаним в и середній частині, жорстко закріплена на рамі борони, а зуби встановлені з нахилом у вертикальній площині, паралельній лінії тяги Винахід належить до галузі сільськогосподарського машинобудування, зокрема, до знарядь для поверхневого обробітку грунту Відома гнучка борона, що містить поперечний брус, до якого двома кінцями прикріплений ланцюговий шлейф із ланок з рихлячими елементами (ас СРСР №1512496, М кл А 01 В 19/02, бюл №37, 1989) Відома також борона, що містить послідовно розміщені вичісуючо-вирівнювальні робочі органи, встановлені перпендикулярно до напрямку руху (ас СРСР №1503691, М кл А 01 А 19/02, бюл №32, 1989) Відома також борона, що містить раму з кронштейном кріплення і розміщені, по крайній мірі, в два ряди, поперечно до напрямну руху пружні елементи з встановленими на них зубами (а с СРСР № 1648259, М ил 5А 01 В 19/02, бюл №18, 1991) Відома також борона, що містить раму з кронштейном кріплення до тягового засобу і поперечні зв'язки з вмонтованими на них зубами, розміщеними в шахматному порядну, при цьому поперечні зв'язки виконані з пружних елементів (а с СРСР №1440365, М кл А 01 Л 19/02 бюл №44,1988) Недоліком даного технічного рішення є те, що наявні у борони поперечні зв'язки, які виконані з пружинних елементів, не забезпечують постійного контакту зубів з грунтом, тобто вони постійно коливаються на поперечних зв'язках "вверх - вниз" і, як наслідок, не забезпечують якісного подрібнення оброблюваного шару грунту В основу даного винаходу поставлене завдання удосконалення борони з пружинними зубами, яке б забезпечувало якісне подрібнення оброблюваного шару грунту, а також, наділення борони властивістю вибіркового видалення рослин, тобто, максимально знищувати бур'яни і мінімально видаляти культурні рослини Поставлене завдання досягається тим, що борона з гружинними зубами виконана таким чином, що пружинні зуби являють собою прямолінійні продовження крайніх витків циліндричної пружини кручення і розташовані перпендикулярно до осі пружини, пружина кріпильним місцем, виконаним в и середній частині, жорстко закріплена на рамі борони, а зуби встановлені з нахилом під кутом а вертикальній площині, паралельній лінії тяги Описане виконання борони з пружинними зубами дозволяє якісно подрібнювати оброблюваний шар грунту та проводити боронування ПОСІВІВ цукрових і кормових буряків та інших сільськогосподарських культур На кресленнях зображено фіг 1 - борона з пружинними зубами в О о 00 о (О 46080 профільній проекції, фіг 2 - борона з пружинними зубами у фронтальній проекції, фіг 3 - вузол 1 на фіг 2 у збільшеному масштабі Цифрами позначено 1 - пружинний зуб, 2 - пружина кручення, 3 - рама борони, 4 - болтове з'єднання, 5 - кріпильне місце, 6 - болтове з'єднання, 7 - шайба, 8 - кронштейни з кільцями Наводимо приклад конкретного виконання борони з пружинними зубами Борона з пружинними зубами містить раму З, виконану, наприклад, з відрізків кутника, з'єднаних між собою болтовими з'єднаннями 4 На поперечних до лінії тяги кутниках встановлені пружинні зуби і, що являють собою прямолінійні продовження крайніх витків циліндричної пружини кручення 2 і розташовані перпендикулярно до осі пружини Пружина кручення 2 кріпильним місцем 5, виконаним в и середній частині, жорстко закріплена болтами з'єднанням 6 з шайбою 7 на рамі 3 борони Пружинні зуби і встановлені з нахилом у вертикальній площині, паралельній лінії тяги Запропонована борона з пружинними зубами працює слідуючим чином Зчіпка з боронами, начіплена на трактор, рухається по поверхні поля при ПІДГОТОВЦІ грунту під посів сільськогосподарських культур, боронуванні ПОСІВІВ до сходів і по сходах Пружинні зуби, запропонованої конструкції, внаслідок постійної вібрації, при контакті з грунтом, якісно його подрібнюють Крім того, пружинні зуби запропонованої конструкції, націлені властивістю вибіркового знищення рослин бур'янів, при мінімальному видаленні рослин, наприклад, цукрових буряків Так, при боронуванні ПОСІВІВ цукрових буряків в фазі розвитку рослин 1 - 2 пар справжніх листків, борона з пружинними зубами максимально знищує бур'яни при мінімальному видаленні рослин цукрових буряків Це пояснюється тим, що коренева системарослин цукрових буряків в цій фазі розвитку рослин, помітно розвинутіша від кореневої системи рослин бур'янів і пружинні зуби, при контакті з рослинами цукрових буряків, внаслідок своєї гнучкості і добре вкорінених рослин, прогинаються в бік від рослин і обминають їх, як правило, стороною При обробітку важких грунтів борона з пружинними зубами використовується таким чином, що нахилений пружинний зуб утворює гострий кут з вектором руху борони, а при обробітку легких грунтів - навпаки Так, борона з пружинними, зубами, по наслідках виробничої перевірки, знищує, в середньому 95% бур'янів і видаляє лише, 4,5% рослин цукрових буряків В той час, як при роботі серійної борони, наприклад, ЗОР - 0,7, бур'янів знищується, в середньому 79%, а рослин цукрових буряків видаляється в середньому 18% 46080 Борона з ПРУЖИННИМИ зувами Фіг. 1 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
