Пристрій для ліквідації прихоплень
Номер патенту: 16437
Опубліковано: 15.08.2006
Автори: Малярчук Богдан Михайлович, Рибчич Ілля Йосипович, Стефурак Роман Іванович, Мельник Микола Миколайович, Світлицький Віктор Михайлович, Огородніков Петро Іванович
Формула / Реферат
1. Пристрій для ліквідації прихоплень, містить шток та механізм роз'єднання у вигляді зубчастої муфти, який відрізняється тим, що містить спіральний розширювач, виконаний у вигляді плаваючого центратора, який взаємодіє з бурильною колоною за допомогою кулачкової зубчастої муфти.
2. Пристрій за п. 1, який відрізняється тим, що верхня частина спірального розширювача виконана у вигляді напівсфери, по якій проходять кінці спіральних лопатей.
Текст

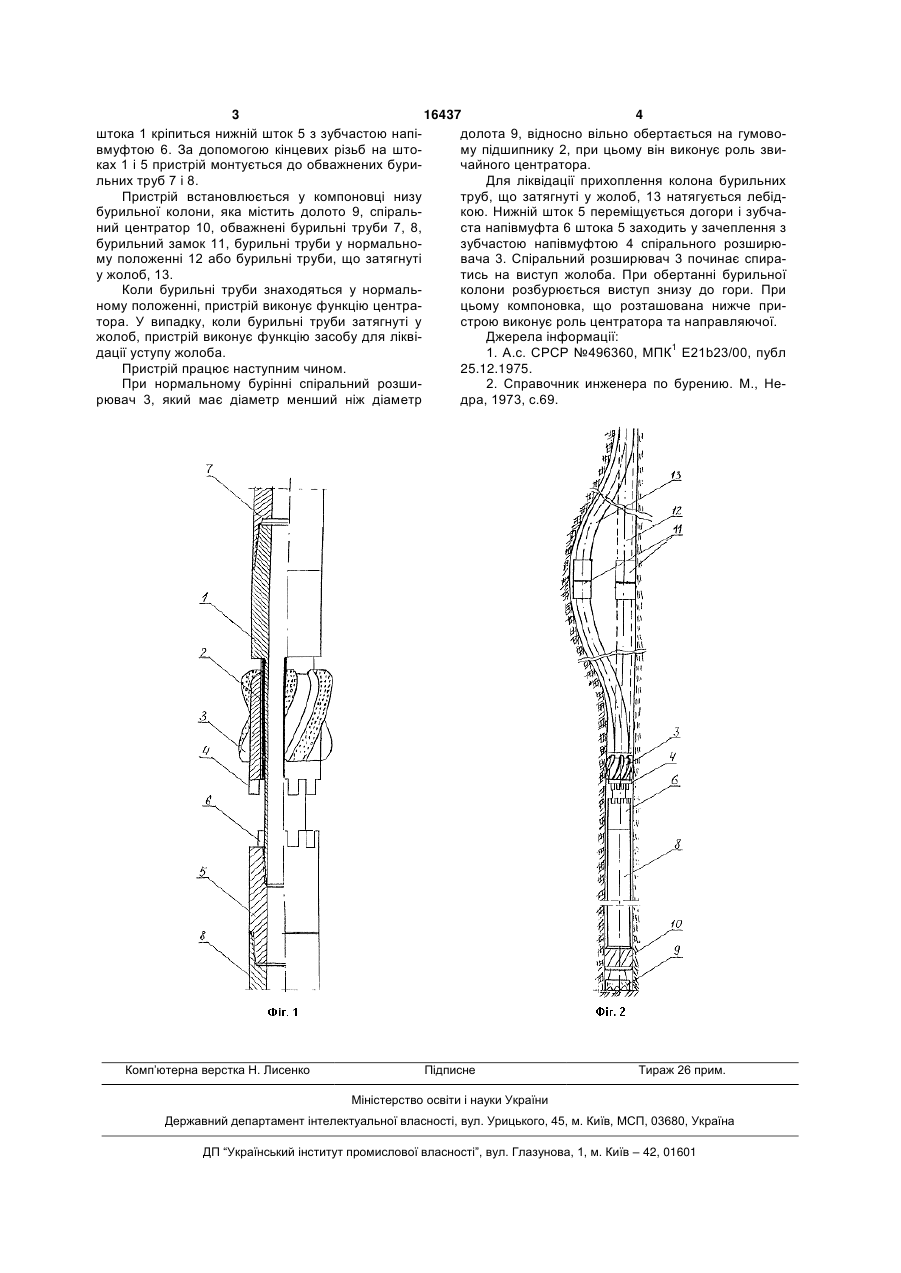

1. Пристрій для ліквідації прихоплень, містить шток та механізм роз'єднання у вигляді зубчастої муфти, який відрізняється тим, що містить спіральний розширювач, виконаний у вигляді плаваючого центратора, який взаємодіє з бурильною колоною за допомогою кулачкової зубчастої муфти. 2. Пристрій за п. 1, який відрізняється тим, що верхня частина спірального розширювача виконана у вигляді напівсфери, по якій проходять кінці спіральних лопатей. (19) (21) u200600663 (22) 24.01.2006 (24) 15.08.2006 (46) 15.08.2006, Бюл. № 8, 2006 р. (72) Рибчич Ілля Йосипович, Малярчук Богдан Михайлович, Огородніков Петро Іванович, Світлицький Віктор Михайлович, Стефурак Роман Іванович, Мельник Микола Миколайович (73) ДОЧІРНЯ КОМПАНІЯ "УКРГАЗВИДОБУВАННЯ" НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМПАНІЇ "НАФТОГАЗ УКРАЇНИ" 3 16437 4 штока 1 кріпиться нижній шток 5 з зубчастою напідолота 9, відносно вільно обертається на гумововмуфтою 6. За допомогою кінцевих різьб на штому підшипнику 2, при цьому він виконує роль звиках 1 і 5 пристрій монтується до обважнених буричайного центратора. льних труб 7 і 8. Для ліквідації прихоплення колона бурильних Пристрій встановлюється у компоновці низу труб, що затягнуті у жолоб, 13 натягується лебідбурильної колони, яка містить долото 9, спіралькою. Нижній шток 5 переміщується догори і зубчаний центратор 10, обважнені бурильні труби 7, 8, ста напівмуфта 6 штока 5 заходить у зачеплення з бурильний замок 11, бурильні труби у нормальнозубчастою напівмуфтою 4 спірального розширюму положенні 12 або бурильні труби, що затягнуті вача 3. Спіральний розширювач 3 починає спирау жолоб, 13. тись на виступ жолоба. При обертанні бурильної Коли бурильні труби знаходяться у нормальколони розбурюється виступ знизу до гори. При ному положенні, пристрій виконує функцію центрацьому компоновка, що розташована нижче притора. У випадку, коли бурильні труби затягнуті у строю виконує роль центратора та направляючої. жолоб, пристрій виконує функцію засобу для ліквіДжерела інформації: дації уступу жолоба. 1. A.c. СРСР №496360, МПК1 Е21b23/00, публ Пристрій працює наступним чином. 25.12.1975. При нормальному бурінні спіральний розши2. Справочник инженера по бурению. М., Нерювач 3, який має діаметр менший ніж діаметр дра, 1973, с.69. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for freezing liquidation
Автори англійськоюRybchych Illia Yosypovych, Maliarchuk Bohdan Mykhailovych, Ohorodnikov Petro Ivanovych, Svitlytskyi Viktor Mykhailovych, Stefurak Roman Ivanovych, Melnyk Mykola Mykolaiovych
Назва патенту російськоюУстройство для ликвидации прихватов
Автори російськоюРыбчич Илья Иосифович, Малярчук Богдан Михайлович, Огородников Петр Иванович, Светлицкий Виктор Михайлович, Свитлицкий Виктор Михайлович, Светлицький Виктор Михайлович, Стефурак Роман Иванович, Мельник Николай Николаевич
МПК / Мітки
МПК: E21B 23/00
Мітки: прихоплень, пристрій, ліквідації
