Пристрій для ліквідації прихвату

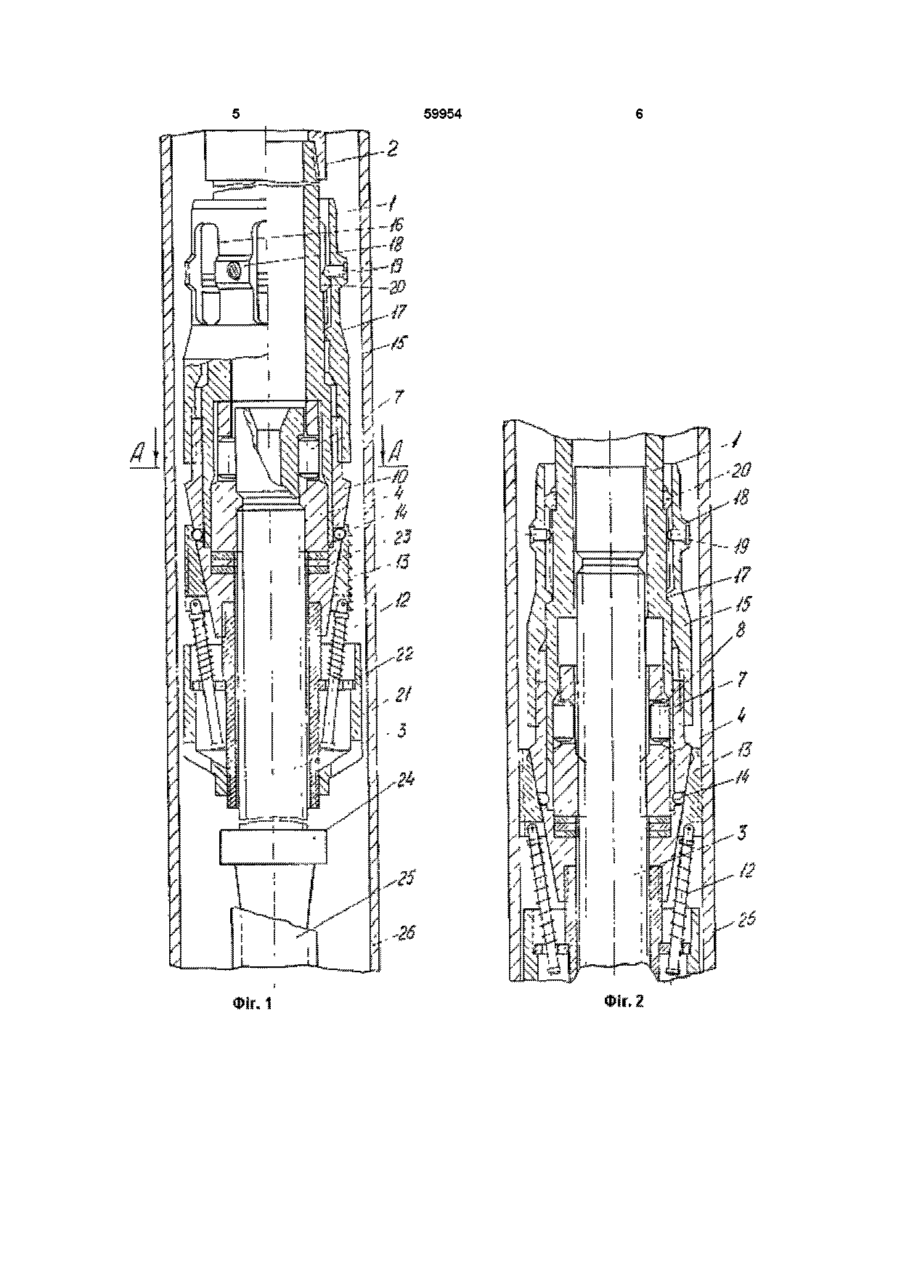

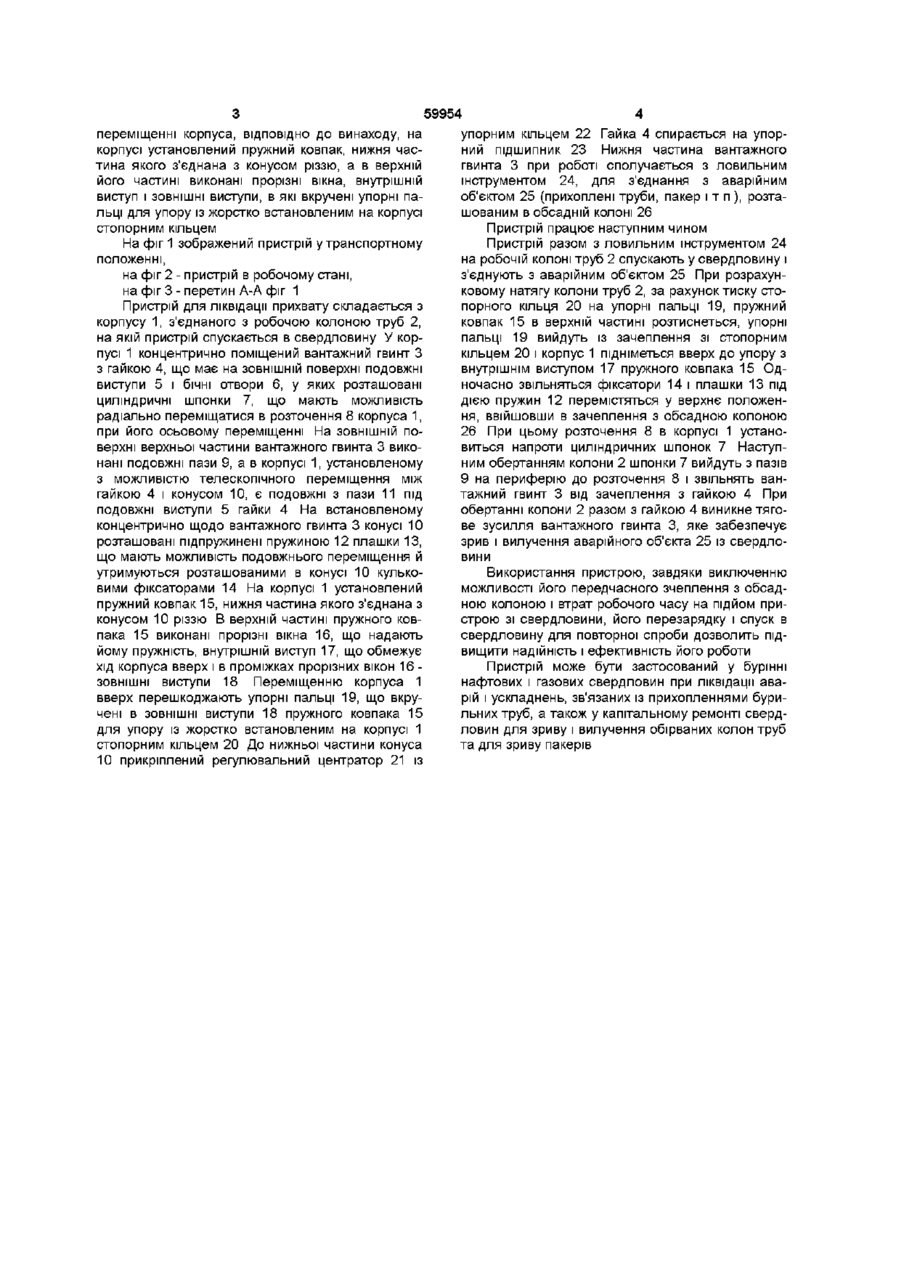

Пристрій для ліквідації прихвату, що включає з'єднаний з робочою колоною труб корпус, у який концентрично поміщені вантажний гвинт з подовжніми пазами на ЗОВНІШНІЙ поверхні і гайка, що має на ЗОВНІШНІЙ поверхні подовжні виступи і бічні отвори, в яких розміщені циліндричні шпонки, корпус виконаний із внутрішнім розточенням, у яке радіально переміщаються шпонки при осьовому переміщенні корпусу, який відрізняється тим, що на корпусі установлений пружний ковпак, нижня частина якого з'єднана з конусом різзю, а в верхній його частині виконані прорізні вікна, внутрішній виступ і ЗОВНІШНІ виступи, в які вкручені упорні пальці для упору із жорстко встановленим на корпусі стопорним кільцем Винахід відноситься до нафтогазовидобувної промисловості, зокрема до пристроїв для ліквідації прихвату аварійних об'єктів в свердловині (прихоплені труби, пакер і т п ) шляхом створення додаткового до підйомної установки тягового зусилля Відомий пристрій для розвантаження ваги колони труб (а с № 1520234 кл Е21 В 23/00, Бюл № 41 від 07 11 89 р), що містить циліндричний корпус, виконаний у верхній частині у вигляді зрізаної піраміди, підпружинені ШЛІПСОВІ плашки, що встановлені на корпусі з можливістю подовжнього переміщення, вузол привода плашок у вигляді порожнього циліндра, встановленого в корпусі з можливістю осьового переміщення, і розрізної регулювальної втулки з хомутом При цьому пристрій постачений підпружиненою втулкою і фіксатором Недоліком цього пристрою є відсутність вузла захвату за аварійний об'єкт і обмежена вантажопідйомність через неможливість здійснення обертального руху силового вузла Найбільш близьким по технічній сутності і результату, що досягається, до пропонованого пристрою є глибинний домкрат (Патент Російської Федерації № 2029852 М кл 6 Е 21В 23/00 від 27 02 95), що включає з'єднаний з робочою колоною труб корпус, у який концентрично розміщено вантажний гвинт із гайкою, що має на ЗОВНІШНІЙ поверхні подовжні виступи і бічні отвори з циліндричними шпонками Вантажний гвинт виконаний з подовжніми пазами на ЗОВНІШНІЙ поверхні, а кор пус, встановлений між гайкою і конусом з можливістю осьового переміщення, зв'язаний зрізним елементом з конусом і виконаний із внутрішнім розточенням та подовжніми пазами під подовжні виступи гайки Шпонки розміщені в бічних отворах гайки і в подовжніх пазах вантажного гвинта з можливістю радіального переміщення в розточення корпуса при його осьовому переміщенні Недоліком цього пристрою є можливість передчасного зрізу зрізного елемента із-за ударних навантажень на робочу колону з пристроєм при спуску його в свердловину, що призведе до зчеплення плашок з обсадною колоною ще перед з'єднанням пристрою з аварійним об'єктом, що в свою чергу призведе до втрат робочого часу на підйом пристрою зі свердловини, його перезарядку і спуск в свердловину для повторної спроби Задачею даного винаходу є підвищення надійності і ефективності роботи пристрою за рахунок виключення можливості передчасного його зчеплення з обсадною колоною Для вирішення поставленої задачі пропонується пристрій для ліквідації прихвату, що включає з'єднаний з робочою колоною труб корпус, у який концентрично поміщений вантажний гвинт з подовжніми пазами на ЗОВНІШНІЙ поверхні і гайка, що має на ЗОВНІШНІЙ поверхні подовжні виступи і бічні отвори, в яких розміщені циліндричні шпонки, корпус виконаний із внутрішнім розточенням, у яке радіально переміщаються шпонки при осьовому ю ю 59954 переміщенні корпуса, ВІДПОВІДНО ДО винаходу, на корпусі установлений пружний ковпак, нижня частина якого з'єднана з конусом різзю, а в верхній його частині виконані прорізні вікна, внутрішній виступ і ЗОВНІШНІ виступи, в які вкручені упорні пальці для упору із жорстко встановленим на корпусі стопорним кільцем На фіг 1 зображений пристрій у транспортному положенні, на фіг 2 - пристрій в робочому стані, на фіг 3 - перетин А-А фіг 1 Пристрій для ліквідації прихвату складається з корпусу 1, з'єднаного з робочою колоною труб 2, на якій пристрій спускається в свердловину У корпусі 1 концентрично поміщений вантажний гвинт З з гайкою 4, що має на ЗОВНІШНІЙ поверхні подовжні виступи 5 і бічні отвори 6, у яких розташовані циліндричні шпонки 7, що мають можливість радіально переміщатися в розточення 8 корпуса 1, при його осьовому переміщенні На ЗОВНІШНІЙ поверхні верхньої частини вантажного гвинта 3 виконані подовжні пази 9, а в корпусі 1, установленому з можливістю телескопічного переміщення між гайкою 4 і конусом 10, є подовжні з пази 11 підподовжні виступи 5 гайки 4 На встановленому концентрично щодо вантажного гвинта 3 конусі 10 розташовані підпружинені пружиною 12 плашки 13, що мають можливість подовжнього переміщення й утримуються розташованими в конусі 10 кульковими фіксаторами 14 На корпусі 1 установлений пружний ковпак 15, нижня частина якого з'єднана з конусом 10 різзю В верхній частині пружного ковпака 15 виконані прорізні вікна 16, що надають йому пружність, внутрішній виступ 17, що обмежує хід корпуса вверх і в проміжках прорізних вікон 16 ЗОВНІШНІ виступи 18 Переміщенню корпуса 1 вверх перешкоджають упорні пальці 19, що вкручені в ЗОВНІШНІ виступи 18 пружного ковпака 15 для упору із жорстко встановленим на корпусі 1 стопорним кільцем 20 До нижньої частини конуса 10 прикріплений регулювальний центратор 21 із упорним кільцем 22 Гайка 4 спирається на упорний підшипник 23 Нижня частина вантажного гвинта 3 при роботі сполучається з ловильним інструментом 24, для з'єднання з аварійним об'єктом 25 (прихоплені труби, пакер і т п ), розташованим в обсадній колоні 26 Пристрій працює наступним чином Пристрій разом з ловильним інструментом 24 на робочій колоні труб 2 спускають у свердловину і з'єднують з аварійним об'єктом 25 При розрахунковому натягу колони труб 2, за рахунок тиску стопорного кільця 20 на упорні пальці 19, пружний ковпак 15 в верхній частині розтиснеться, упорні пальці 19 вийдуть із зачеплення зі стопорним кільцем 20 і корпус 1 підніметься вверх до упору з внутрішнім виступом 17 пружного ковпака 15 Одночасно звільняться фіксатори 14 і плашки 13 під дією пружин 12 перемістяться у верхнє положення, ввійшовши в зачеплення з обсадною колоною 26 При цьому розточення 8 в корпусі 1 установиться напроти циліндричних шпонок 7 Наступним обертанням колони 2 шпонки 7 вийдуть з пазів 9 на периферію до розточення 8 і звільнять вантажний гвинт 3 від зачеплення з гайкою 4 При обертанні колони 2 разом з гайкою 4 виникне тягове зусилля вантажного гвинта 3, яке забезпечує зрив і вилучення аварійного об'єкта 25 із свердловини Використання пристрою, завдяки виключенню можливості його передчасного зчеплення з обсадною колоною і втрат робочого часу на підйом пристрою зі свердловини, його перезарядку і спуск в свердловину для повторної спроби дозволить підвищити надійність і ефективність його роботи Пристрій може бути застосований у бурінні нафтових і газових свердловин при ліквідації аварій і ускладнень, зв'язаних із прихопленнями бурильних труб, а також у капітальному ремонті свердловин для зриву і вилучення обірваних колон труб та для зриву пакерів 59954 59954 Комп'ютерна верстка А Крулевський Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
