Трифазний підсилений підводний кабель

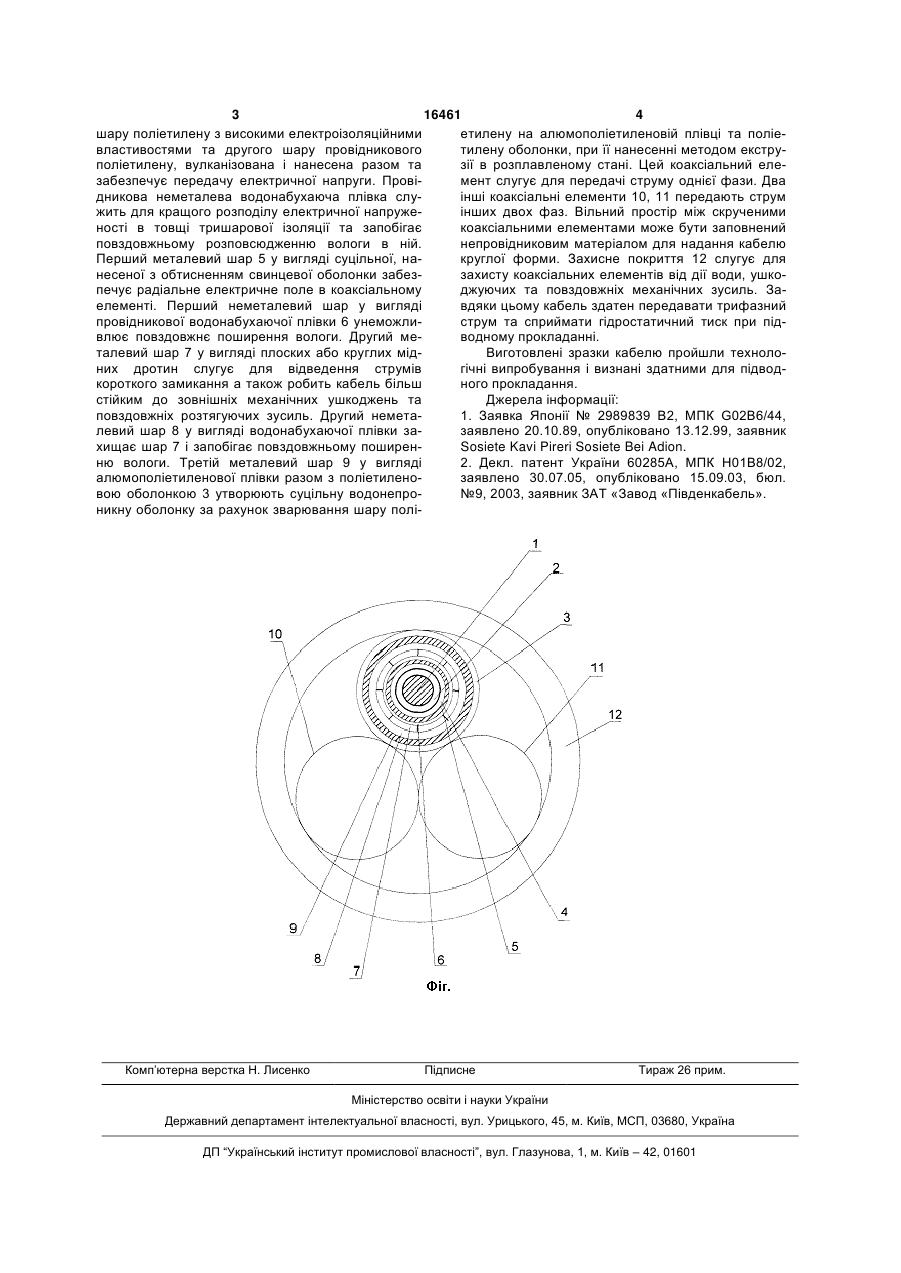

1. Трифазний підсилений підводний кабель, який складається з коаксіального елемента у вигляді металевої ущільненої струмопровідної жили, 3 16461 4 шару поліетилену з високими електроізоляційними етилену на алюмополіетиленовій плівці та поліевластивостями та другого шару провідникового тилену оболонки, при її нанесенні методом екструполіетилену, вулканізована і нанесена разом та зії в розплавленому стані. Цей коаксіальний елезабезпечує передачу електричної напруги. Провімент слугує для передачі струму однієї фази. Два дникова неметалева водонабухаюча плівка слуінші коаксіальні елементи 10, 11 передають струм жить для кращого розподілу електричної напружеінших двох фаз. Вільний простір між скрученими ності в товщі тришарової ізоляції та запобігає коаксіальними елементами може бути заповнений повздовжньому розповсюдженню вологи в ній. непровідниковим матеріалом для надання кабелю Перший металевий шар 5 у вигляді суцільної, накруглої форми. Захисне покриття 12 слугує для несеної з обтисненням свинцевої оболонки забеззахисту коаксіальних елементів від дії води, ушкопечує радіальне електричне поле в коаксіальному джуючих та повздовжніх механічних зусиль. Заелементі. Перший неметалевий шар у вигляді вдяки цьому кабель здатен передавати трифазний провідникової водонабухаючої плівки 6 унеможлиструм та сприймати гідростатичний тиск при підвлює повздовжнє поширення вологи. Другий меводному прокладанні. талевий шар 7 у вигляді плоских або круглих мідВиготовлені зразки кабелю пройшли технолоних дротин слугує для відведення струмів гічні випробування і визнані здатними для підводкороткого замикання а також робить кабель більш ного прокладання. стійким до зовнішніх механічних ушкоджень та Джерела інформації: повздовжніх розтягуючих зусиль. Другий немета1. Заявка Японії № 2989839 В2, МПК G02B6/44, левий шар 8 у вигляді водонабухаючої плівки зазаявлено 20.10.89, опубліковано 13.12.99, заявник хищає шар 7 і запобігає повздовжньому поширенSosiete Kavi Pireri Sosiete Bei Adion. ню вологи. Третій металевий шар 9 у вигляді 2. Декл. патент України 60285А, МПК Н01В8/02, алюмополіетиленової плівки разом з поліетиленозаявлено 30.07.05, опубліковано 15.09.03, бюл. вою оболонкою 3 утворюють суцільну водонепро№9, 2003, заявник ЗАТ «Завод «Південкабель». никну оболонку за рахунок зварювання шару полі Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
