Вогнестійкий підсилений електричний кабель

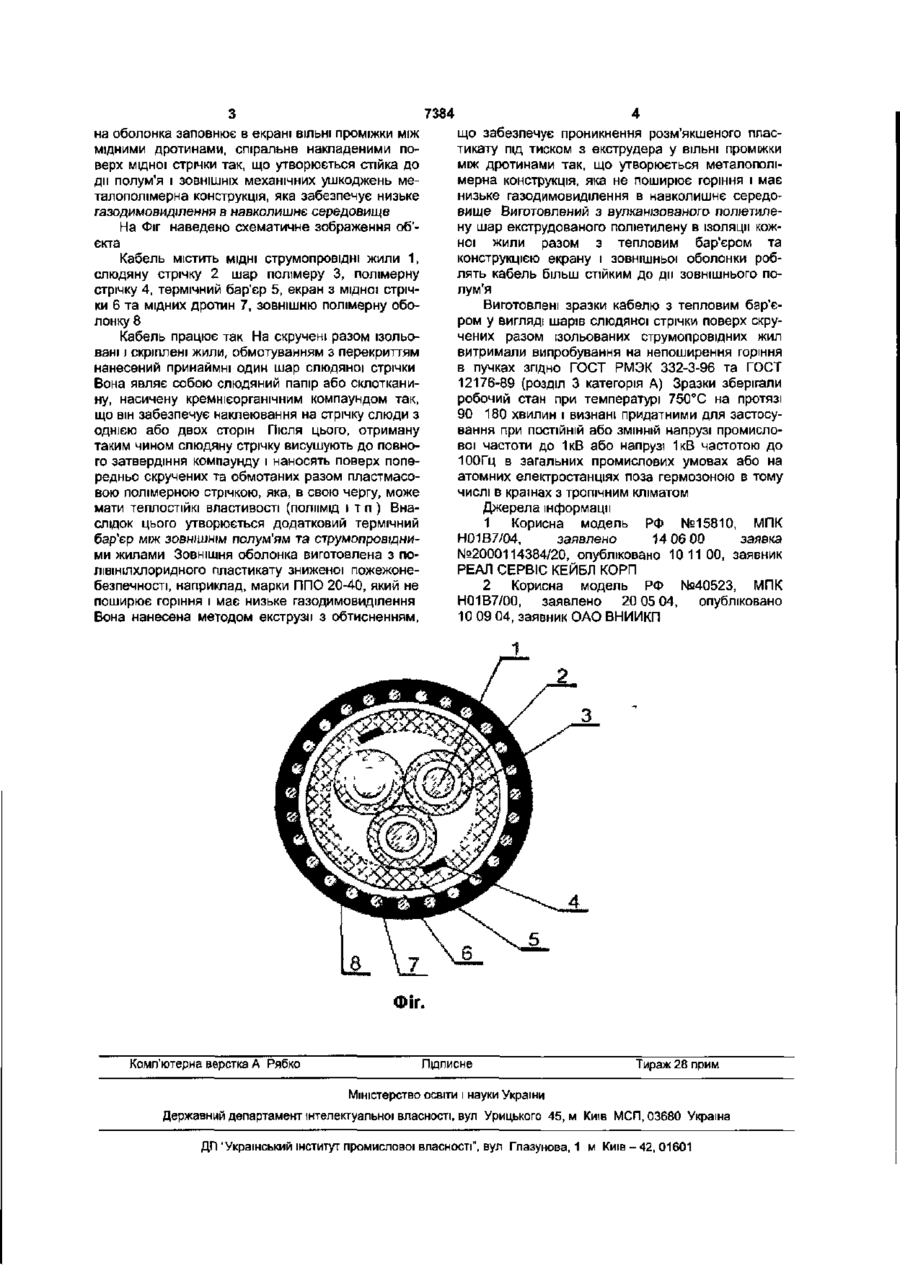

1. Вогнестійкий підсилений електричний кабель, що містить одну або кілька окремо ізольованих принаймні однією спірально накладеною слюдяною стрічкою та шаром екструдованого полімеру мідних скручених між собою струмопровідних жил, обмотаних разом полімерною стрічкою, внутрішню полімерну оболонку з матеріалу зниженої пожежонебезпечності, екран з мідної стрічки та зовнішню полімерну оболонку зниженої пожежонебезпечності, який відрізняється тим, що додатково містить шар спірально накладених мід них дротин поверх мідної стрічки та термічний бар'єр поверх полімерної стрічки, виготовлений з принаймні однієї, нанесеної обмотуванням з перекриттям, слюдяної стрічки, яка являє собою слюдяний папір або склотканину, насичену рідкою кремнієорганічною речовиною і покриту з однієї або двох сторін шаром слюди, причому слюдяний папір або склотканина висушені до стану повного затвердіння перед накладанням на струмопровідні жили. 2. Вогнестійкий підсилений електричний кабель за пунктом 1, який відрізняється тим, що шар екструдованого полімеру в ізоляції' струмопровідних жил виготовлений з вулканізованого поліетилену, а зовнішня полімерна оболонка заповнює в екрані вільні проміжки між мідними дротинами, спірально накладеними поверх мідної стрічки так, що утворюється стійка до дії полум'я і зовнішніх механічних ушкоджень металополімерна конструкція, яка забезпечує низьке газодимовиділення в навколишнє середовище. Корисна модель відноситься до електричних кабелів і проводів Відомий силовий кабель, який містить скручені в одному напрямку струмопровідні жили, кожна з яких покрита ізоляцією, та оболонку з полімерного матеріалу поверх струмопровідних жил. Оболонка та ізоляція виготовлені з термоеластопласту на основі поліетилену високого тиску або блоксополімеру пропилену з етиленом Недоліком кабелю є його висока пожежонебезпечність [1]. Найбільш близьким до запропонованої корисної моделі є вогнестійкий контрольний кабель, який містить кілька струмопровідних жил, окремо ізольованих принаймні однією спіральне накладеною слюдяною стрічкою та шаром екструдованого полімеру. Ізольовані струмопровідні жили обмотані разом пластмасовою полімерною стрічкою. На неї послідовно накладені внутрішня полімерна оболонка з матеріалу зниженої пожежонебезпеки, екран з нанесеної обмотуванням мідної стрічки, та зовнішня полімерна оболонка з матеріалу зниженої пожежонебезпечності. Недоліком кабелю є також його недостатня вогнестійкість внаслідок наявності деякої' кількості повітря під внутрішньою полімерною оболонкою [2]. Задачею корисної' моделі є подальше підвищення вогнестійкості кабелю. Поставлена задача вирішується поліпшенням конструкції кабелю. Відповідність критерію "новизна" запропонованому об'єкту забезпечує те, що кабель додатково містить шар спіральне накладених мідних дротин, поверх мідної стрічки та термічний бар'єр поверх полімерної стрічки, виготовлений з принаймні однієї, нанесеної' обмотуванням з перекриттям, слюдяної стрічки, яка являє собою слюдяний папір або склотканину, насичену рідкою кремнієорганічною речовиною і покриту з однієї або двох сторін шаром слюди, причому слюдяний папір або склотканина висушені до стану повного затвердіння перед накладанням на струмопровідні жили Шар екструдованого полімеру в ІзоляцГі' струмопровідних жил може бути виготовлений з вулканізованого поліетилену, а зовнішня полімер 00 со 7384 на оболонка заповнює в екрані ВІЛЬНІ проміжки між мідними дротинами, спіральне накладеними поверх мідної стрічки так, що утворюється стійка до дії полум'я і ЗОВНІШНІХ механічних ушкоджень металополімерна конструкція, яка забезпечує низьке газодимовидшення в навколишнє середовище На Фіг наведено схематичне зображення об'єкта Кабель містить МІДНІ струм ОП ров ІД НІ ЖИЛИ 1, слюдяну стрічку 2 шар полімеру 3, полімерну стрічку 4, термічний бар'єр 5, екран з мідної стрічки 6 та мідних дротин 7, зовнішню полімерну оболонку 8 Кабель працює так На скручені разом ізольовані J скріплені жили, обмотуванням з перекриттям нанесений принаймні один шар слюдяної стрічки Вона являє собою слюдяний папір або склотканину, насичену кремнієорганічним компаундом так, що він забезпечує наклеювання на стрічку слюди з однією або двох сторін Після цього, отриману таким чином слюдяну стрічку висушують до повного затвердіння компаунду і наносять поверх попередньо скручених та обмотаних разом пластмасовою полімерною стрічкою, яка, в свою чергу, може мати теплостійкі властивості (полнмід і т п ) Внаслідок цього утворюється додатковий термічний бар'єр між ЗОВНІШНІМ полум'ям та струмопровідними жилами Зовнішня оболонка виготовлена з полі вінілхлорид ного пластикату зниженої пожежонебезпечності, наприклад, марки ППО 20-40, який не поширює горіння і має низьке газодимовиділення Вона нанесена методом екструзії з обтисненням, що забезпечує проникнення розм'якшеного пластикату під тиском з екструдера у ВІЛЬНІ проміжки між дротинами так, що утворюється металополімерна конструкція, яка не поширює горіння і має низьке газодимовиділення в навколишнє середовище Виготовлений з вулканізованого поліетилену шар екструдованого поліетилену в ізоляції кожної жили разом з тепловим бар'єром та конструкцією екрану і зовнішньої оболонки роблять кабель більш стійким до дії зовнішнього полум'я Виготовлені зразки кабелю з тепловим бар'єром у вигляді шарів слюдяної стрічки поверх скручених разом ізольованих струмопровідних жил витримали випробування на непоширення горіння в пучках згідно ГОСТ РМЭК 332-3-96 та ГОСТ 12176-89 (розділ 3 категорія А) Зразки зберігали робочий стан при температурі 75СГС на протязі 90 180 хвилин і визнані придатними для застосування при ПОСТІЙНІЙ або ЗМІННІЙ напрузі промисло вої частоти до 1кВ або напрузі 1кВ частотою до 100Гц в загальних промислових умовах або на атомних електростанціях поза гермозоною в тому числі в країнах з тропічним кліматом Джерела інформації 1 Корисна модель РФ №15810, МПК Н01В7/04, заявлено 14 06 00 заявка №2000114384/20, опубліковано 10 1100, заявник РЕАЛ СЕРВІС КЕЙБЛ КОРП 2 Корисна модель РФ №40523, МПК Н01В7/00, заявлено 20 05 04, опубліковано 10 09 04, заявник ОАО ВНИИКП ФІГ. Комп'ютерна верстка А Рябко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького 45, м Київ МСП, 03680 Україна ДП'Український інститут промислової власності", вул Глазунова,! м Киів-42, 01601
