Трелювальний причіп

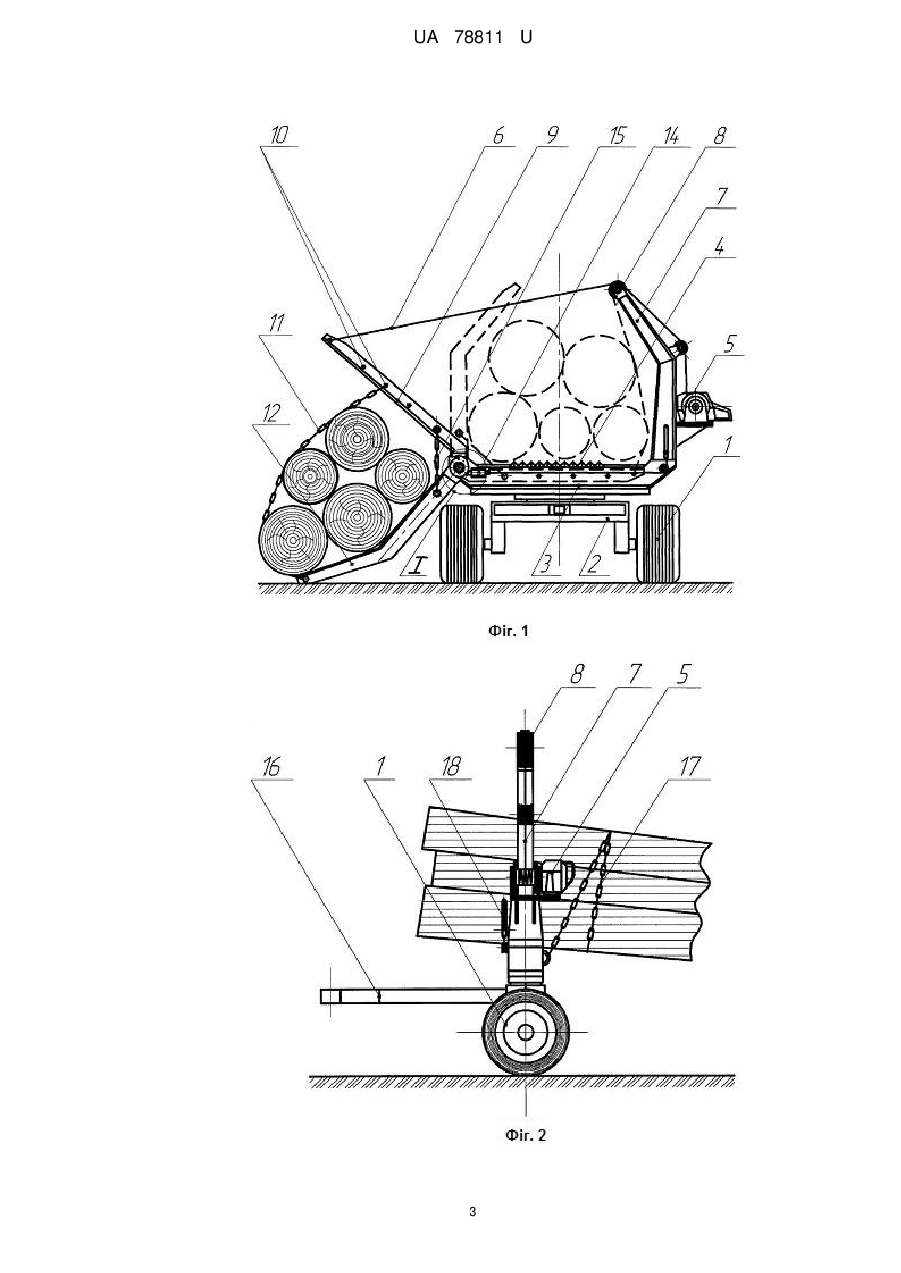

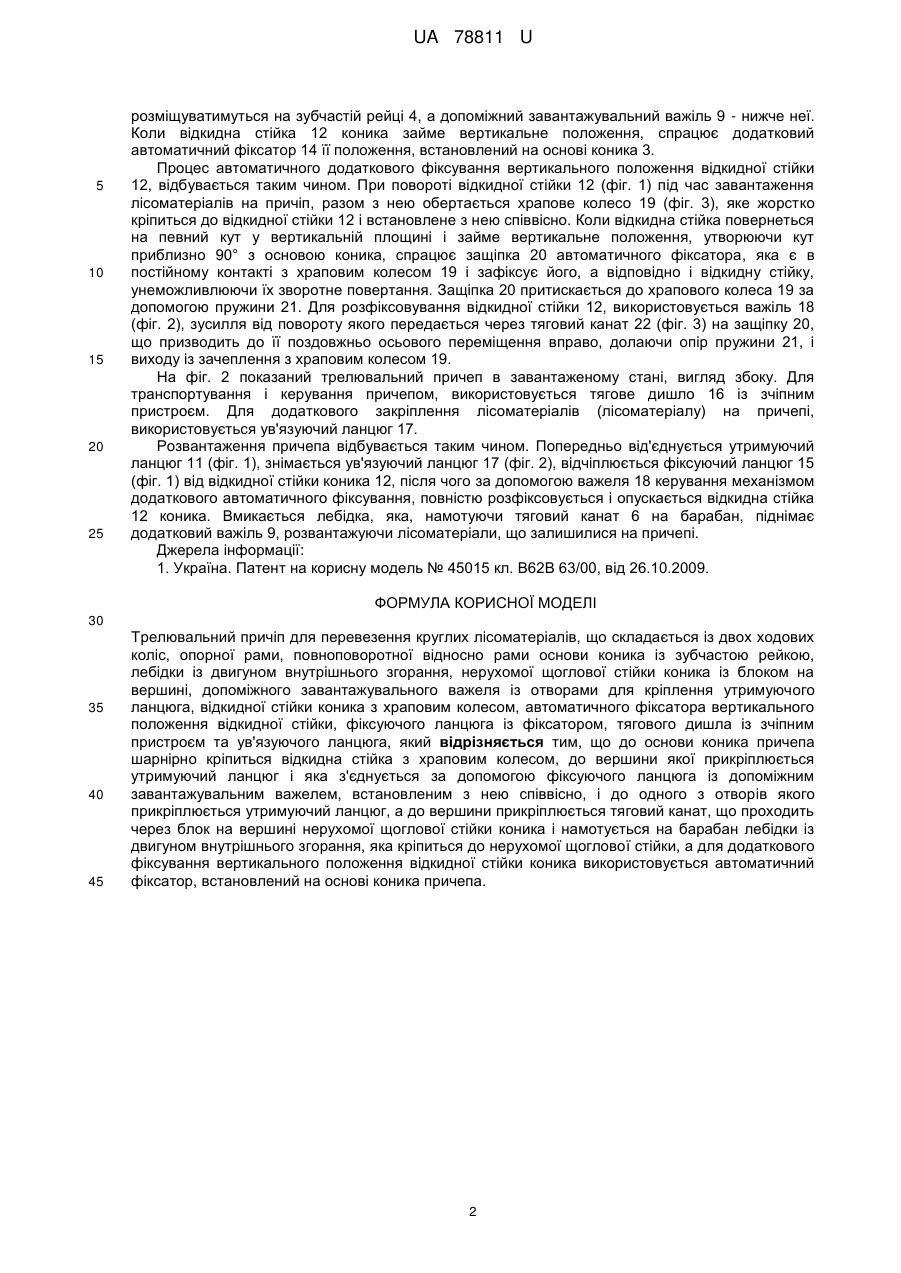

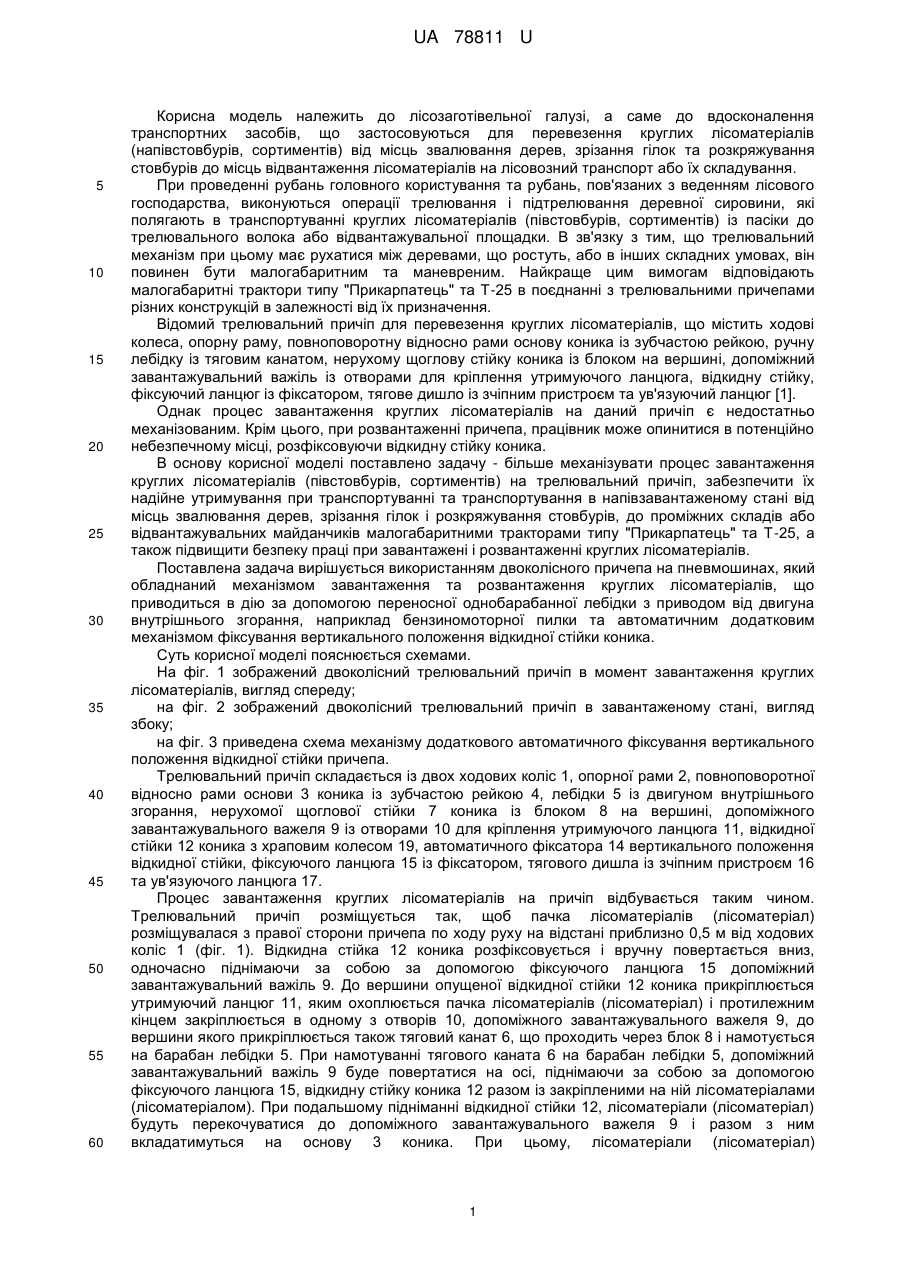

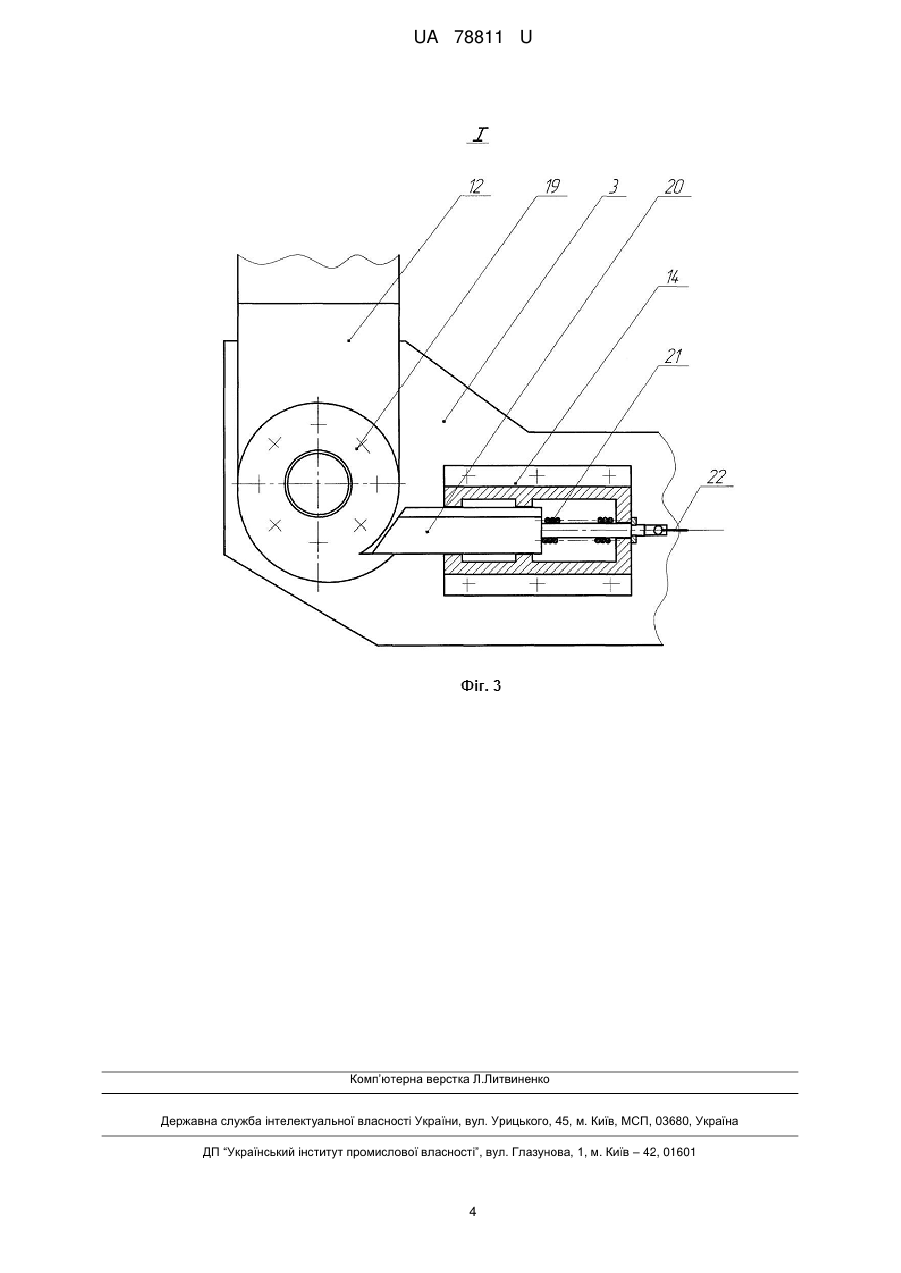

Реферат: Трелювальний причіп для перевезення круглих лісоматеріалів складається із двох ходових коліс, опорної рами, повноповоротної відносно рами основи коника із зубчастою рейкою, лебідки із двигуном внутрішнього згорання, нерухомої щоглової стійки коника із блоком на вершині, допоміжного завантажувального важеля із отворами для кріплення утримуючого ланцюга, відкидної стійки коника з храповим колесом, автоматичного фіксатора вертикального положення відкидної стійки, фіксуючого ланцюга із фіксатором, тягового дишла із зчіпним пристроєм та ув'язуючого ланцюга, крім того до основи коника причепа шарнірно кріпиться відкидна стійка з храповим колесом, до вершини якої прикріплюється утримуючий ланцюг і яка з'єднується за допомогою фіксуючого ланцюга із допоміжним завантажувальним важелем, встановленим з нею співвісно і до одного з отворів якого прикріплюється утримуючий ланцюг, а до вершини прикріплюється тяговий канат, що проходить через блок на вершині нерухомої щоглової стійки коника і намотується на барабан лебідки із двигуном внутрішнього згорання, яка кріпиться до нерухомої щоглової стійки, а для додаткового фіксування вертикального положення відкидної стійки коника використовується автоматичний фіксатор, встановлений на основі коника причепа. UA 78811 U (54) ТРЕЛЮВАЛЬНИЙ ПРИЧІП UA 78811 U UA 78811 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до лісозаготівельної галузі, а саме до вдосконалення транспортних засобів, що застосовуються для перевезення круглих лісоматеріалів (напівстовбурів, сортиментів) від місць звалювання дерев, зрізання гілок та розкряжування стовбурів до місць відвантаження лісоматеріалів на лісовозний транспорт або їх складування. При проведенні рубань головного користування та рубань, пов'язаних з веденням лісового господарства, виконуються операції трелювання і підтрелювання деревної сировини, які полягають в транспортуванні круглих лісоматеріалів (півстовбурів, сортиментів) із пасіки до трелювального волока або відвантажувальної площадки. В зв'язку з тим, що трелювальний механізм при цьому має рухатися між деревами, що ростуть, або в інших складних умовах, він повинен бути малогабаритним та маневреним. Найкраще цим вимогам відповідають малогабаритні трактори типу "Прикарпатець" та Т-25 в поєднанні з трелювальними причепами різних конструкцій в залежності від їх призначення. Відомий трелювальний причіп для перевезення круглих лісоматеріалів, що містить ходові колеса, опорну раму, повноповоротну відносно рами основу коника із зубчастою рейкою, ручну лебідку із тяговим канатом, нерухому щоглову стійку коника із блоком на вершині, допоміжний завантажувальний важіль із отворами для кріплення утримуючого ланцюга, відкидну стійку, фіксуючий ланцюг із фіксатором, тягове дишло із зчіпним пристроєм та ув'язуючий ланцюг [1]. Однак процес завантаження круглих лісоматеріалів на даний причіп є недостатньо механізованим. Крім цього, при розвантаженні причепа, працівник може опинитися в потенційно небезпечному місці, розфіксовуючи відкидну стійку коника. В основу корисної моделі поставлено задачу - більше механізувати процес завантаження круглих лісоматеріалів (півстовбурів, сортиментів) на трелювальний причіп, забезпечити їх надійне утримування при транспортуванні та транспортування в напівзавантаженому стані від місць звалювання дерев, зрізання гілок і розкряжування стовбурів, до проміжних складів або відвантажувальних майданчиків малогабаритними тракторами типу "Прикарпатець" та Т-25, а також підвищити безпеку праці при завантажені і розвантаженні круглих лісоматеріалів. Поставлена задача вирішується використанням двоколісного причепа на пневмошинах, який обладнаний механізмом завантаження та розвантаження круглих лісоматеріалів, що приводиться в дію за допомогою переносної однобарабанної лебідки з приводом від двигуна внутрішнього згорання, наприклад бензиномоторної пилки та автоматичним додатковим механізмом фіксування вертикального положення відкидної стійки коника. Суть корисної моделі пояснюється схемами. На фіг. 1 зображений двоколісний трелювальний причіп в момент завантаження круглих лісоматеріалів, вигляд спереду; на фіг. 2 зображений двоколісний трелювальний причіп в завантаженому стані, вигляд збоку; на фіг. 3 приведена схема механізму додаткового автоматичного фіксування вертикального положення відкидної стійки причепа. Трелювальний причіп складається із двох ходових коліс 1, опорної рами 2, повноповоротної відносно рами основи 3 коника із зубчастою рейкою 4, лебідки 5 із двигуном внутрішнього згорання, нерухомої щоглової стійки 7 коника із блоком 8 на вершині, допоміжного завантажувального важеля 9 із отворами 10 для кріплення утримуючого ланцюга 11, відкидної стійки 12 коника з храповим колесом 19, автоматичного фіксатора 14 вертикального положення відкидної стійки, фіксуючого ланцюга 15 із фіксатором, тягового дишла із зчіпним пристроєм 16 та ув'язуючого ланцюга 17. Процес завантаження круглих лісоматеріалів на причіп відбувається таким чином. Трелювальний причіп розміщується так, щоб пачка лісоматеріалів (лісоматеріал) розміщувалася з правої сторони причепа по ходу руху на відстані приблизно 0,5 м від ходових коліс 1 (фіг. 1). Відкидна стійка 12 коника розфіксовується і вручну повертається вниз, одночасно піднімаючи за собою за допомогою фіксуючого ланцюга 15 допоміжний завантажувальний важіль 9. До вершини опущеної відкидної стійки 12 коника прикріплюється утримуючий ланцюг 11, яким охоплюється пачка лісоматеріалів (лісоматеріал) і протилежним кінцем закріплюється в одному з отворів 10, допоміжного завантажувального важеля 9, до вершини якого прикріплюється також тяговий канат 6, що проходить через блок 8 і намотується на барабан лебідки 5. При намотуванні тягового каната 6 на барабан лебідки 5, допоміжний завантажувальний важіль 9 буде повертатися на осі, піднімаючи за собою за допомогою фіксуючого ланцюга 15, відкидну стійку коника 12 разом із закріпленими на ній лісоматеріалами (лісоматеріалом). При подальшому підніманні відкидної стійки 12, лісоматеріали (лісоматеріал) будуть перекочуватися до допоміжного завантажувального важеля 9 і разом з ним вкладатимуться на основу 3 коника. При цьому, лісоматеріали (лісоматеріал) 1 UA 78811 U 5 10 15 20 25 розміщуватимуться на зубчастій рейці 4, а допоміжний завантажувальний важіль 9 - нижче неї. Коли відкидна стійка 12 коника займе вертикальне положення, спрацює додатковий автоматичний фіксатор 14 її положення, встановлений на основі коника 3. Процес автоматичного додаткового фіксування вертикального положення відкидної стійки 12, відбувається таким чином. При повороті відкидної стійки 12 (фіг. 1) під час завантаження лісоматеріалів на причіп, разом з нею обертається храпове колесо 19 (фіг. 3), яке жорстко кріпиться до відкидної стійки 12 і встановлене з нею співвісно. Коли відкидна стійка повернеться на певний кут у вертикальній площині і займе вертикальне положення, утворюючи кут приблизно 90° з основою коника, спрацює защіпка 20 автоматичного фіксатора, яка є в постійному контакті з храповим колесом 19 і зафіксує його, а відповідно і відкидну стійку, унеможливлюючи їх зворотне повертання. Защіпка 20 притискається до храпового колеса 19 за допомогою пружини 21. Для розфіксовування відкидної стійки 12, використовується важіль 18 (фіг. 2), зусилля від повороту якого передається через тяговий канат 22 (фіг. 3) на защіпку 20, що призводить до її поздовжньо осьового переміщення вправо, долаючи опір пружини 21, і виходу із зачеплення з храповим колесом 19. На фіг. 2 показаний трелювальний причеп в завантаженому стані, вигляд збоку. Для транспортування і керування причепом, використовується тягове дишло 16 із зчіпним пристроєм. Для додаткового закріплення лісоматеріалів (лісоматеріалу) на причепі, використовується ув'язуючий ланцюг 17. Розвантаження причепа відбувається таким чином. Попередньо від'єднується утримуючий ланцюг 11 (фіг. 1), знімається ув'язуючий ланцюг 17 (фіг. 2), відчіплюється фіксуючий ланцюг 15 (фіг. 1) від відкидної стійки коника 12, після чого за допомогою важеля 18 керування механізмом додаткового автоматичного фіксування, повністю розфіксовується і опускається відкидна стійка 12 коника. Вмикається лебідка, яка, намотуючи тяговий канат 6 на барабан, піднімає додатковий важіль 9, розвантажуючи лісоматеріали, що залишилися на причепі. Джерела інформації: 1. Україна. Патент на корисну модель № 45015 кл. В62В 63/00, від 26.10.2009. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 Трелювальний причіп для перевезення круглих лісоматеріалів, що складається із двох ходових коліс, опорної рами, повноповоротної відносно рами основи коника із зубчастою рейкою, лебідки із двигуном внутрішнього згорання, нерухомої щоглової стійки коника із блоком на вершині, допоміжного завантажувального важеля із отворами для кріплення утримуючого ланцюга, відкидної стійки коника з храповим колесом, автоматичного фіксатора вертикального положення відкидної стійки, фіксуючого ланцюга із фіксатором, тягового дишла із зчіпним пристроєм та ув'язуючого ланцюга, який відрізняється тим, що до основи коника причепа шарнірно кріпиться відкидна стійка з храповим колесом, до вершини якої прикріплюється утримуючий ланцюг і яка з'єднується за допомогою фіксуючого ланцюга із допоміжним завантажувальним важелем, встановленим з нею співвісно, і до одного з отворів якого прикріплюється утримуючий ланцюг, а до вершини прикріплюється тяговий канат, що проходить через блок на вершині нерухомої щоглової стійки коника і намотується на барабан лебідки із двигуном внутрішнього згорання, яка кріпиться до нерухомої щоглової стійки, а для додаткового фіксування вертикального положення відкидної стійки коника використовується автоматичний фіксатор, встановлений на основі коника причепа. 2 UA 78811 U 3 UA 78811 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
