Кабель підводний екранований і броньований
Номер патенту: 16466
Опубліковано: 15.08.2006
Автори: Карпушенко Василь Петрович, Антонець Юрій Панасович, Чувурін Микола Петрович, Золотарьов Володимир Михайлович, Науменко Олексій Антонович
Формула / Реферат
Кабель підводний екранований і броньований, який складається з металевої ущільненої струмопровідної жили, тришарової ізоляції з вулканізованого поліетилену та пластмасової оболонки, який відрізняється тим, що кабель додатково містить послідовно накладені поверх ізоляції перший шар провідникового водонабухаючого полотна, принаймні одну нанесену обмотуванням мідну стрічку, суцільний шар круглих мідних дротин, нанесених навиванням, другий шар провідникового водонабухаючого полотна, алюмополіетиленову плівку, екструдовану внутрішню оболонку з поліетилену вискої густини, броню у вигляді прямокутних твердих плоских дротин з алюмінієвого сплаву, причому струмопровідна жила герметизована водоблокуючими нитками.
Текст

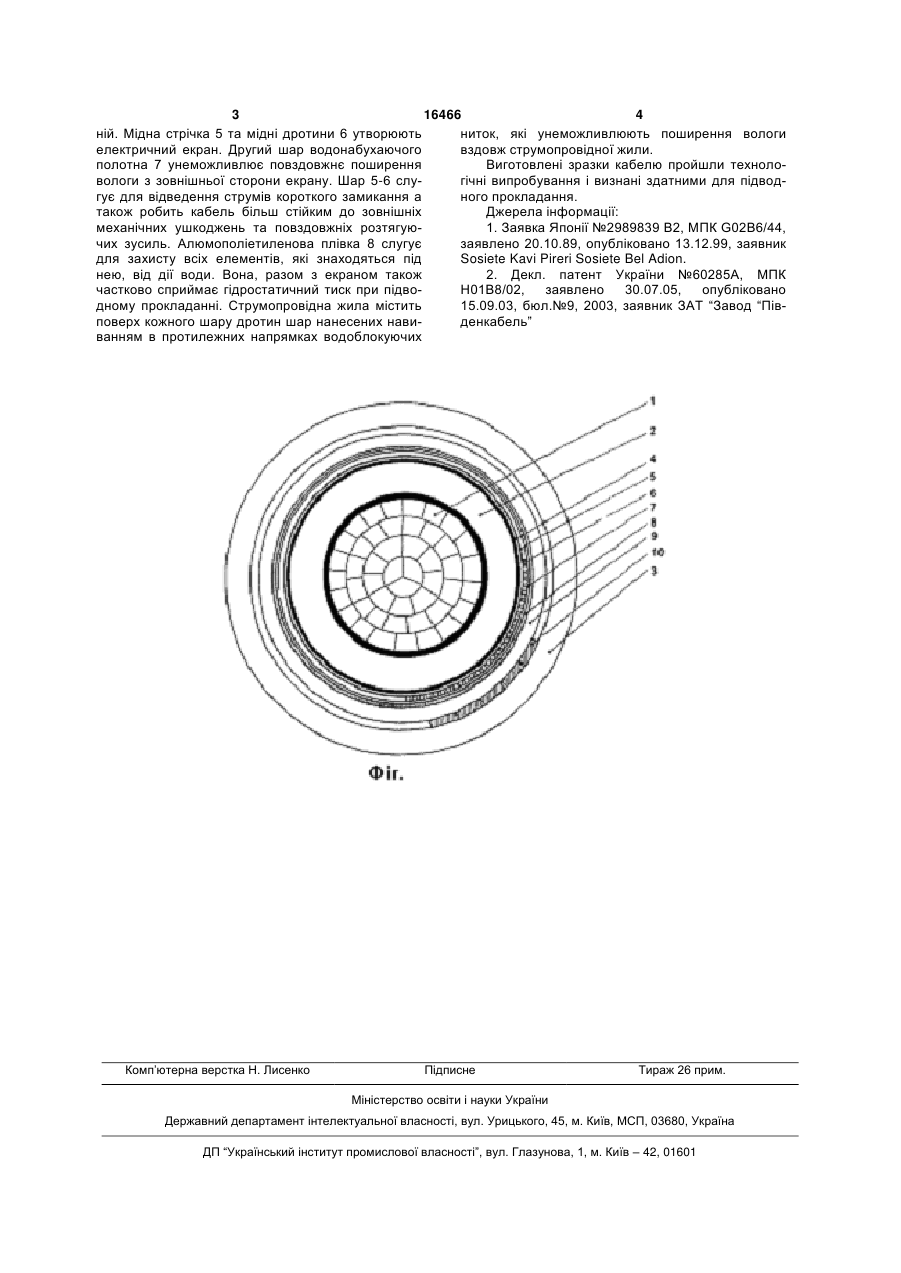

Кабель підводний екранований і броньований, який складається з металевої ущільненої струмопровідної жили, тришарової ізоляції з вулканізова 3 16466 4 ній. Мідна стрічка 5 та мідні дротини 6 утворюють ниток, які унеможливлюють поширення вологи електричний екран. Другий шар водонабухаючого вздовж струмопровідної жили. полотна 7 унеможливлює повздовжнє поширення Виготовлені зразки кабелю пройшли техноловологи з зовнішньої сторони екрану. Шар 5-6 слугічні випробування і визнані здатними для підводгує для відведення струмів короткого замикання а ного прокладання. також робить кабель більш стійким до зовнішніх Джерела інформації: механічних ушкоджень та повздовжніх розтягую1. Заявка Японії №2989839 В2, МПК G02B6/44, чих зусиль. Алюмополіетиленова плівка 8 слугує заявлено 20.10.89, опубліковано 13.12.99, заявник для захисту всіх елементів, які знаходяться під Sosiete Kavi Pireri Sosiete Bel Adion. нею, від дії води. Вона, разом з екраном також 2. Декл. патент України №60285А, МПК частково сприймає гідростатичний тиск при підвоН01В8/02, заявлено 30.07.05, опубліковано дному прокладанні. Струмопровідна жила містить 15.09.03, бюл.№9, 2003, заявник ЗАТ “Завод “Півповерх кожного шару дротин шар нанесених навиденкабель” ванням в протилежних напрямках водоблокуючих Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюArmored screened submerged cable
Автори англійськоюZolotariov Volodymyr Mykhailovych, Karpushenko Vasyl Petrovych, Chuvurin Mykola Petrovych, Antonets Yurii Panasovych, Naumenko Oleksii Antonovych
Назва патенту російськоюБронированный экранированный подводный кабель
Автори російськоюЗолотарёв Владимир Михайлович, Карпушенко Василий Петрович, Чувурин Николай Петрович, Антонець Тарас Юрьевич, Науменко Алексей Антонович
МПК / Мітки
МПК: H01B 7/02
Мітки: підводний, броньований, кабель, екранований
Код посилання
<a href="https://ua.patents.su/2-16466-kabel-pidvodnijj-ekranovanijj-i-bronovanijj.html" target="_blank" rel="follow" title="База патентів України">Кабель підводний екранований і броньований</a>
Кабель підводний в оболонці
Номер патенту: 16464
Опубліковано: 15.08.2006
Автори: Чувурін Микола Петрович, Антонець Юрій Панасович, Золотарьов Володимир Михайлович, Карпушенко Василь Петрович, Науменко Олексій Антонович
МПК: H01B 7/02
Мітки: кабель, оболонці, підводний
Формула / Реферат:
Кабель підводний в оболонці, який складається з металевої ущільненої струмопровідної жили, тришарової ізоляції з вулканізованого поліетилену та пластмасової оболонки, який відрізняється тим, що додатково містить перший шар провідникової водонабухаючої плівки, суцільну свинцеву оболонку, другий шар провідникової водонабухаючої плівки, нанесений суцільним навиванням шар круглих або плоских твердих мідних дротин, шар водонабухаючої плівки та...
Підводний кабель
Номер патенту: 16465
Опубліковано: 15.08.2006
Автори: Чувурін Микола Петрович, Золотарьов Володимир Михайлович, Антонець Юрій Панасович, Науменко Олексій Антонович, Карпушенко Василь Петрович
МПК: H01B 7/02
Формула / Реферат:
Підводний кабель, який складається з металевої ущільненої струмопровідної жили, тришарової ізоляції з вулканізованого поліетилену та пластмасової оболонки, який відрізняється тим, що кабель додатково містить послідовно накладені свинцеву оболонку, провідникову водонабухаючу плівку, електричний екран у вигляді принаймні двох мідних стрічок, водонабухаючу плівку та алюмополімерну плівку.
Кабель підводний з комбінованою бронею
Номер патенту: 16463
Опубліковано: 15.08.2006
Автори: Золотарьов Володимир Михайлович, Науменко Олексій Антонович, Карпушенко Василь Петрович, Чувурін Микола Петрович, Антонець Юрій Панасович
МПК: H01B 7/02
Мітки: бронею, комбінованою, кабель, підводний
Формула / Реферат:
Кабель підводний з комбінованою бронею, який складається з металевої ущільненої струмопровідної жили, тришарової ізоляції з вулканізованого поліетилену та пластмасової оболонки, який відрізняється тим, що додатково містить перший шар водонабухаючої плівки, накладені обмотуванням принаймні дві мідні стрічки, другий шар водонабухаючої плівки, алюмополімерну плівку, суцільний полімерний шар та накладений суцільним навиванням шар броні з багатьох...
Трифазний підсилений підводний кабель
Номер патенту: 16461
Опубліковано: 15.08.2006
Автори: Карпушенко Василь Петрович, Чувурін Микола Петрович, Науменко Олексій Антонович, Золотарьов Володимир Михайлович, Антонець Юрій Панасович
МПК: H01B 7/02
Мітки: кабель, трифазній, підсилений, підводний
Формула / Реферат:
1. Трифазний підсилений підводний кабель, який складається з коаксіального елемента у вигляді металевої ущільненої струмопровідної жили, тришарової ізоляції з вулканізованого поліетилену та пластмасової оболонки, який відрізняється тим, що додатково містить під пластмасовою оболонкою провідникову неметалеву водонабухаючу плівку і три шари з металу, розділені між собою двома шарами з неметалевих матеріалів, причому один з металевих шарів...
Трифазний підводний кабель
Номер патенту: 16462
Опубліковано: 15.08.2006
Автори: Золотарьов Володимир Михайлович, Антонець Юрій Панасович, Карпушенко Василь Петрович, Науменко Олексій Антонович, Чувурін Микола Петрович
МПК: H01B 7/02
Мітки: трифазній, підводний, кабель
Формула / Реферат:
1. Трифазний підводний кабель, який складається з коаксіального елемента у вигляді металевої ущільненої струмопровідної жили, тришарової ізоляції з вулканізованого поліетилену та пластмасової оболонки, який відрізняється тим, що додатково містить під пластмасовою оболонкою три металеві шари, розділені між собою двома неметалевими шарами, причому один з металевих шарів виготовлений з принаймні двох, накладених обмотуванням, мідних...
