Електромагнітна дискова фрикційна муфта
Номер патенту: 16562
Опубліковано: 15.08.2006
Формула / Реферат
Електромагнітна дискова фрикційна муфта, що містить ведучу півмуфту з дисками, встановлену на ведучому валу з можливістю осьового переміщення, ведену півмуфту з дисками, жорстко закріплену на веденому валу, та електромагніт, яка відрізняється тим, що ведуча півмуфта додатково обладнана циліндричною пружиною стиску, виконаною з можливістю регулювання її сили та встановленою на ведучому валу.
Текст

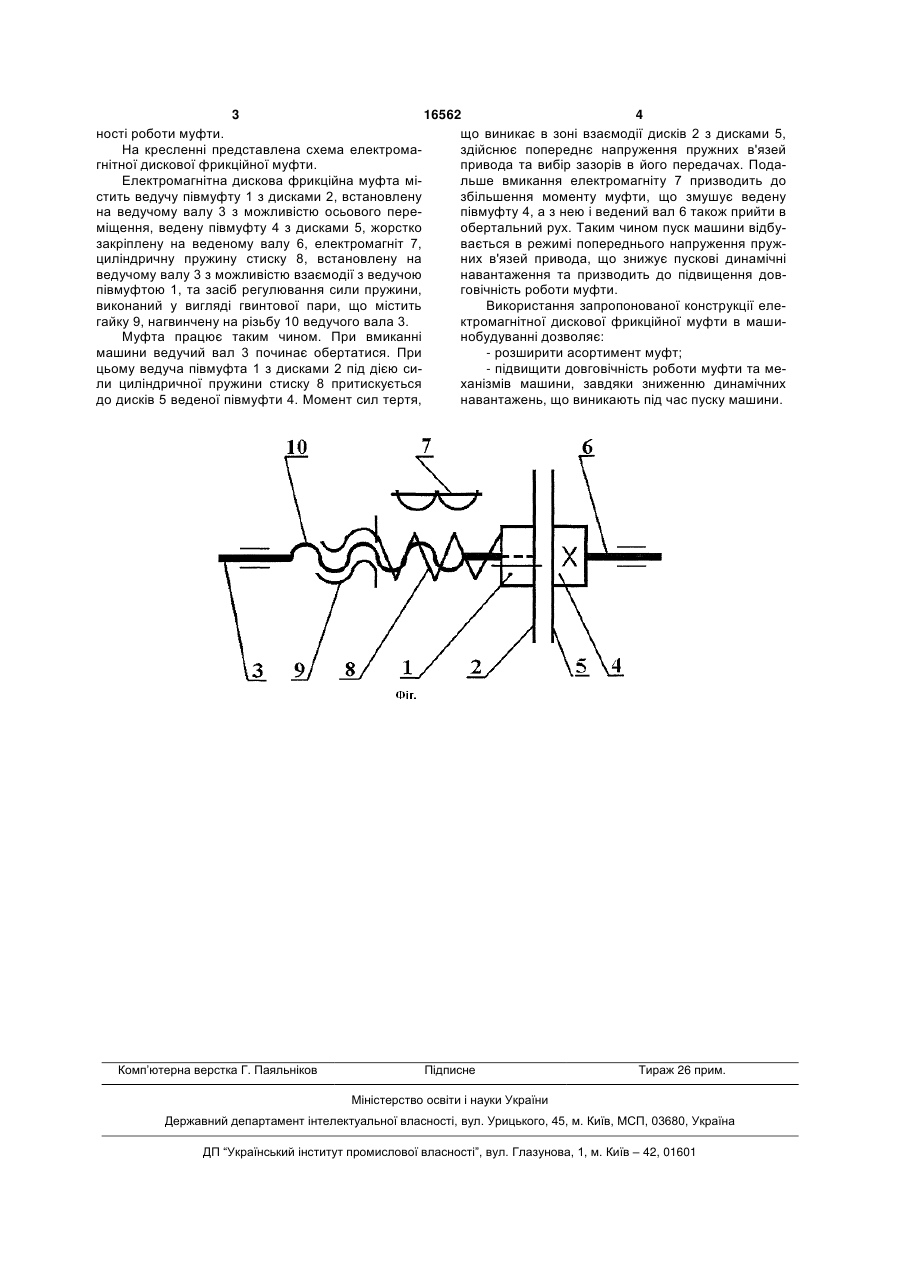

Електромагнітна дискова фрикційна муфта, що містить ведучу півмуфту з дисками, встановлену на ведучому валу з можливістю осьового переміщення, ведену півмуфту з дисками, жорстко закріплену на веденому валу, та електромагніт, яка відрізняється тим, що ведуча півмуфта додатково обладнана циліндричною пружиною стиску, виконаною з можливістю регулювання її сили та встановленою на ведучому валу. (19) (21) u200601628 (22) 16.02.2006 (24) 15.08.2006 (46) 15.08.2006, Бюл. № 8, 2006 р. (72) Піпа Борис Федорович, Марченко Анатолій Іванович (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 16562 4 ності роботи муфти. що виникає в зоні взаємодії дисків 2 з дисками 5, На кресленні представлена схема електромаздійснює попереднє напруження пружних в'язей гнітної дискової фрикційної муфти. привода та вибір зазорів в його передачах. ПодаЕлектромагнітна дискова фрикційна муфта мільше вмикання електромагніту 7 призводить до стить ведучу півмуфту 1 з дисками 2, встановлену збільшення моменту муфти, що змушує ведену на ведучому валу 3 з можливістю осьового перепівмуфту 4, а з нею і ведений вал 6 також прийти в міщення, ведену півмуфту 4 з дисками 5, жорстко обертальний рух. Таким чином пуск машини відбузакріплену на веденому валу 6, електромагніт 7, вається в режимі попереднього напруження пружциліндричну пружину стиску 8, встановлену на них в'язей привода, що знижує пускові динамічні ведучому валу 3 з можливістю взаємодії з ведучою навантаження та призводить до підвищення довпівмуфтою 1, та засіб регулювання сили пружини, говічність роботи муфти. виконаний у вигляді гвинтової пари, що містить Використання запропонованої конструкції елегайку 9, нагвинчену на різьбу 10 ведучого вала 3. ктромагнітної дискової фрикційної муфти в машиМуфта працює таким чином. При вмиканні нобудуванні дозволяє: машини ведучий вал 3 починає обертатися. При - розширити асортимент муфт; цьому ведуча півмуфта 1 з дисками 2 під дією си- підвищити довговічність роботи муфти та мели циліндричної пружини стиску 8 притискується ханізмів машини, завдяки зниженню динамічних до дисків 5 веденої півмуфти 4. Момент сил тертя, навантажень, що виникають під час пуску машини. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectro-magnetic disc friction clutch
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЭлектромагнитная дисковая фрикционная муфта
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16D 29/00
Мітки: муфта, дискова, електромагнітна, фрикційна
Код посилання
<a href="https://ua.patents.su/2-16562-elektromagnitna-diskova-frikcijjna-mufta.html" target="_blank" rel="follow" title="База патентів України">Електромагнітна дискова фрикційна муфта</a>
Дискова фрикційна муфта
Номер патенту: 65275
Опубліковано: 15.03.2004
Автор: Пінчук Андрій Володимирович
МПК: F16D 13/60
Мітки: муфта, дискова, фрикційна
Формула / Реферат:
Дискова фрикційна муфта, що містить першу півмуфту з фланцем, другу півмуфту, рухомо з'єднану з притискним диском та проміжний самоустановлюваний елемент, яка відрізняється тим, що торці фланця півмуфти та притискного диска виконано із забезпеченням збільшення осьової відстані між ними в радіальному напрямку до периферії.
Дискова фрикційна муфта
Номер патенту: 53242
Опубліковано: 15.01.2003
Автори: Малащенко Володимир Олександрович, Пінчук Андрій Володимирович
МПК: F16D 13/60
Мітки: дискова, муфта, фрикційна
Формула / Реферат:
Дискова фрикційна муфта, що містить півмуфту з фланцем, притискний диск, що зв'язаний з півмуфтою, та проміжний самоустановлюваний елемент, яка відрізняється тим, що проміжний самоустановлюваний елемент виконано у вигляді двох і більше окремих фрикційних кілець, кожне з яких в осьовому перерізі має в середній частині прямокутник та дві рівнобедрені трапеції, що прилягають до прямокутника по обидва його боки більшими основами.
Дискова фрикційна муфта
Номер патенту: 48706
Опубліковано: 15.08.2002
Автори: Похильчук Ігор Олександрович, Дмитрук Юрій Степанович, Хрипун Олег Романович, Стрілець Володимир Миколайович
МПК: F16D 13/64
Мітки: фрикційна, дискова, муфта
Формула / Реферат:
Дискова фрикційна муфта, що містить дві півмуфти, одна з яких складається із фланця з маточиною, натискного диска і встановленого між ними проміжного диска, що самовстановлюється, а друга півмуфта виконана у вигляді маточини з фланцем і зв'язана з натискним диском, причому проміжний диск, що самовстановлюється, виконаний з концентричними кільцевими виступами, які взаємодіють з концентричними западинами на торцях фланця і натискного диска,...
Дискова фрикційна муфта
Номер патенту: 49393
Опубліковано: 15.07.2004
Автори: Хрипун Олег Романович, Похильчук Ігор Олександрович, Дмитрук Юрій Степанович, Стрілець Володимир Миколайович
МПК: F16D 13/64
Мітки: дискова, фрикційна, муфта
Формула / Реферат:
Дискова фрикційна муфта, що містить дві півмуфти, одна з яких складається із фланця з маточиною, натискного диска і встановленого між ними проміжного самоустановлюваного диска, а друга півмуфта виконана у вигляді маточини з фланцем і зв’язана з натискним диском, причому проміжний самоустановлюваний диск виконаний з концентричними кільцевими виступами, що спряжені з концентричними западинами на торцях фланця і натискного диска, яка...
Фрикційна запобіжна муфта
Номер патенту: 52116
Опубліковано: 16.12.2002
Автори: Комар Роман Васильович, Михайлишин Володимир Іванович, Гевко Ігор Богданович, Матвійчук Анатолій Васильович
Мітки: запобіжна, муфта, фрикційна
Формула / Реферат:
Фрикційна запобіжна муфта, яка виконана у вигляді підпружинених ведучої і веденої півмуфт і підтискного диска, які зв'язані між собою фрикційними дисками і тілами кочення, яка відрізняється тим, що фрикційні диски виконані різних діаметрів, розміщені в одній площині і між ними по радіусу виконані гнізда, в яких розміщені тіла кочення діаметром, більшим товщини фрикційного диска, а ведена півмуфта є в контакті з ведучою півмуфтою по лівій...
