Дискова фрикційна муфта

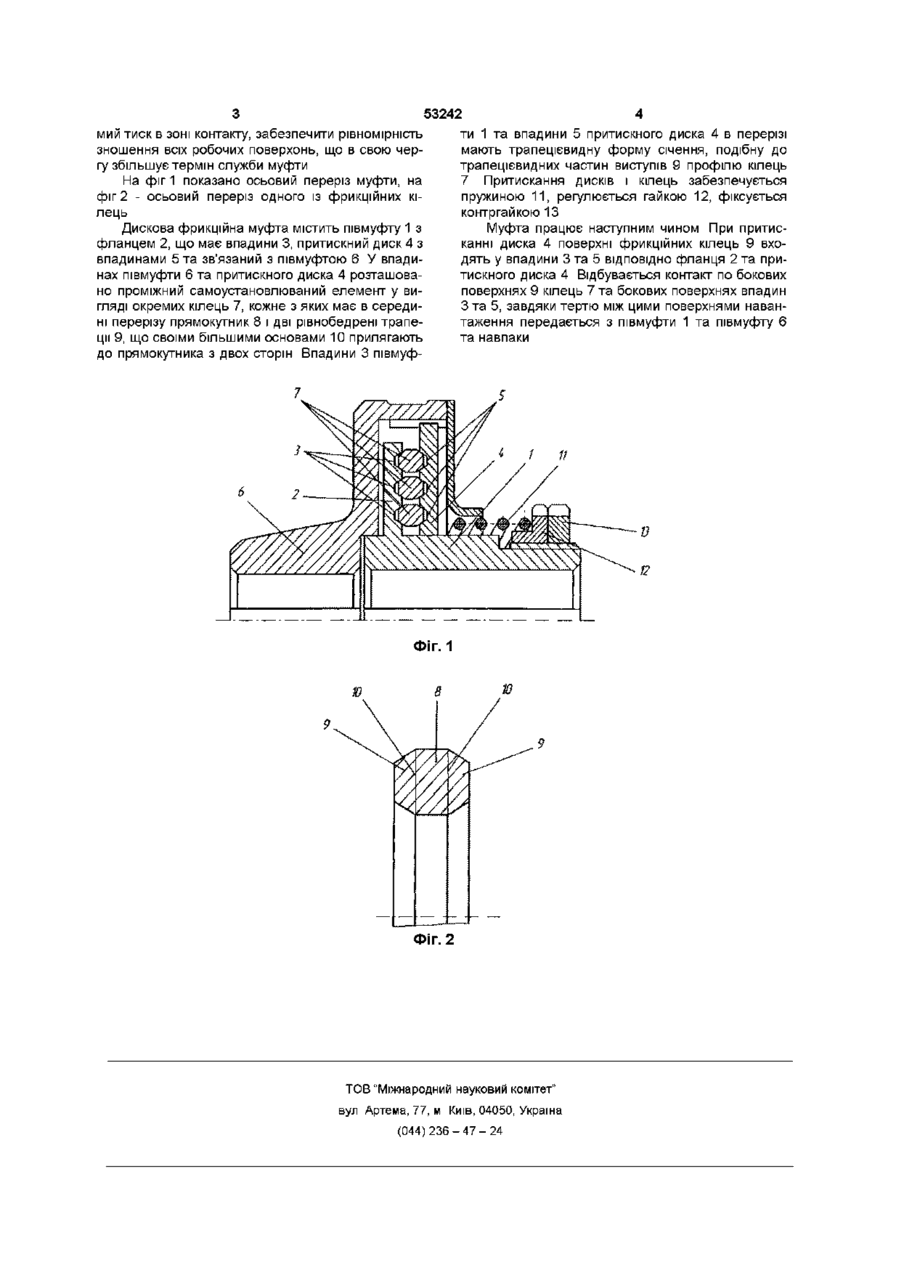

Дискова фрикційна муфта, що містить півмуфту з фланцем, притискний диск, що зв'язаний з півмуфтою, та проміжний самоустановлюваний елемент, яка відрізняється тим, що проміжний самоустановлюваний елемент виконано у вигляді двох і більше окремих фрикційних кілець, кожне з яких в осьовому перерізі має в середній частині прямокутник та дві рівнобедрені трапеції, що прилягають до прямокутника по обидва його боки більшими основами Винахід відноситься до галузі машинобудування і може бути застосований для з'єднання валів машин і механізмів при передачі крутних моментів та для запобігання перевантаження кінематичних ланцюгів Відома фрикційна муфта, що містить півмуфту з фланцем, притискний диск, що зв'язаний з півмуфтою, проміжний самоустановлюваний елемент Проміжний самоустановлюваний елемент виконаний з виступами, що з'єднані між собою кільцевими перемичками, та входить виступами у ВІДПОВІДНІ впадини фланця півмуфтита притискного диска [а с 653448 СССР МКИ F 16 D 13/64 Дисковая фрикционная муфта - опубл 17 10 77, Бюл №11 , а с 615293 СССР МКИ F 16 D 13/64 Дисковая фрикционная муфта - опубл 15 07 78, Бюл №26] Але наявність перемичок у проміжному самоустановлюваному елементі збільшує його жорсткість в радіальному напрямку та призводить до перекосів і нерівномірності прилягання робочих поверхонь Вирівнювання перекосів виступів призводить до погіршення базування інших виступів через кільцеві перемички Нерівномірне прилягання виступів призводить до зменшення площі тертя, збільшення питомого тиску, а ВІДПОВІДНО, ДО більшої зношуваності поверхонь, які доторкаються Відома фрикційна муфта, що містить півмуфту з фланцем, притискний диск, що зв'язаний з півмуфтою, та проміжний самоустановлюваний елемент Проміжний самоустановлюваний елемент своїми виступами входить у ВІДПОВІДНІ впадини фланця півмуфти та притискного диска, і виконаний з наскрізними отворами [ас 1214952 СССР МКИ F 16 D 13/64 Дисковая фрикционная муфта опубл 28 02 86, Бюл №8] Хоча проміжний самоустановлюваний елемент виконаний з наскрізними отворами, їх наявність не усуває жорсткість в радіальному напрямку та не забезпечує рівномірність прилягання робочих поверхонь муфти Це в свою чергу призводить до нерівномірного розподілу питомого тиску, більш інтенсивного спрацювання елементів тертя та зменшення терміну служби муфти В основу винаходу поставлено задачу створити дискову фрикційну муфту, в якій нове виконання проміжного самоустановлюваного елементу дозволило би досягти більш рівномірного прилягання фрикційних поверхонь одна до одної, а ВІДПОВІДНО більш рівномірний розподіл питомого тиску, що забезпечить збільшення терміну служби муфти Поставлена задача вирішується тим, що в дисковій фрикційній муфті, що містить півмуфту з фланцем, притискний диск, що зв'язаний з півмуфтою та проміжний самоустановлюваний елемент, згідно з винаходом, проміжний самоустановлюваний елемент виконано у вигляді двох і більше окремих фрикційних кілець, кожне з яких в перерізі має в середній частині прямокутникта дві трапеції, що прилягають до прямокутника по обидва його боки більшими основами Таке виконання проміжного самоустановлюваного елемента забезпечує незалежність базування робочих поверхонь кожного з кілець завдяки відсутності жорсткості в радіальному напрямку, що призводить до збільшення сумарної площі контакту робочих поверхонь Це дозволяє зменшити пито со ю 53242 мий тиск в зоні контакту, забезпечити рівномірність зношення всіх робочих поверхонь, що в свою чергу збільшує термін служби муфти На фіг 1 показано осьовий переріз муфти, на фіг 2 - осьовий переріз одного із фрикційних кілець Дискова фрикційна муфта містить півмуфту 1 з фланцем 2, що має впадини 3, притискний диск 4 з впадинами 5 та зв'язаний з півмуфтою 6 У впадинах півмуфти 6 та притискного диска 4 розташовано проміжний самоустановлюваний елемент у вигляді окремих кілець 7, кожне з яких має в середині перерізу прямокутник 8 і дві рівнобедрені трапеції 9, що своїми більшими основами 10 прилягають до прямокутника з двох сторін Впадини 3 півмуф ти 1 та впадини 5 притискного диска 4 в перерізі мають трапецієвидну форму січення, подібну до трапецієвидних частин виступів 9 профілю кілець 7 Притискання дисків і кілець забезпечується пружиною 11, регулюється гайкою 12, фіксується контргайкою 13 Муфта працює наступним чином При притисканні диска 4 поверхні фрикційних кілець 9 входять у впадини 3 та 5 ВІДПОВІДНО фланця 2 та притискного диска 4 Відбувається контакт по бокових поверхнях 9 кілець 7 та бокових поверхнях впадин З та 5, завдяки тертю між цими поверхнями навантаження передається з півмуфти 1 та півмуфту 6 та навпаки ФІГ. 1 Фіг. 2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
