Пристрій для випробування матеріалів на міцність

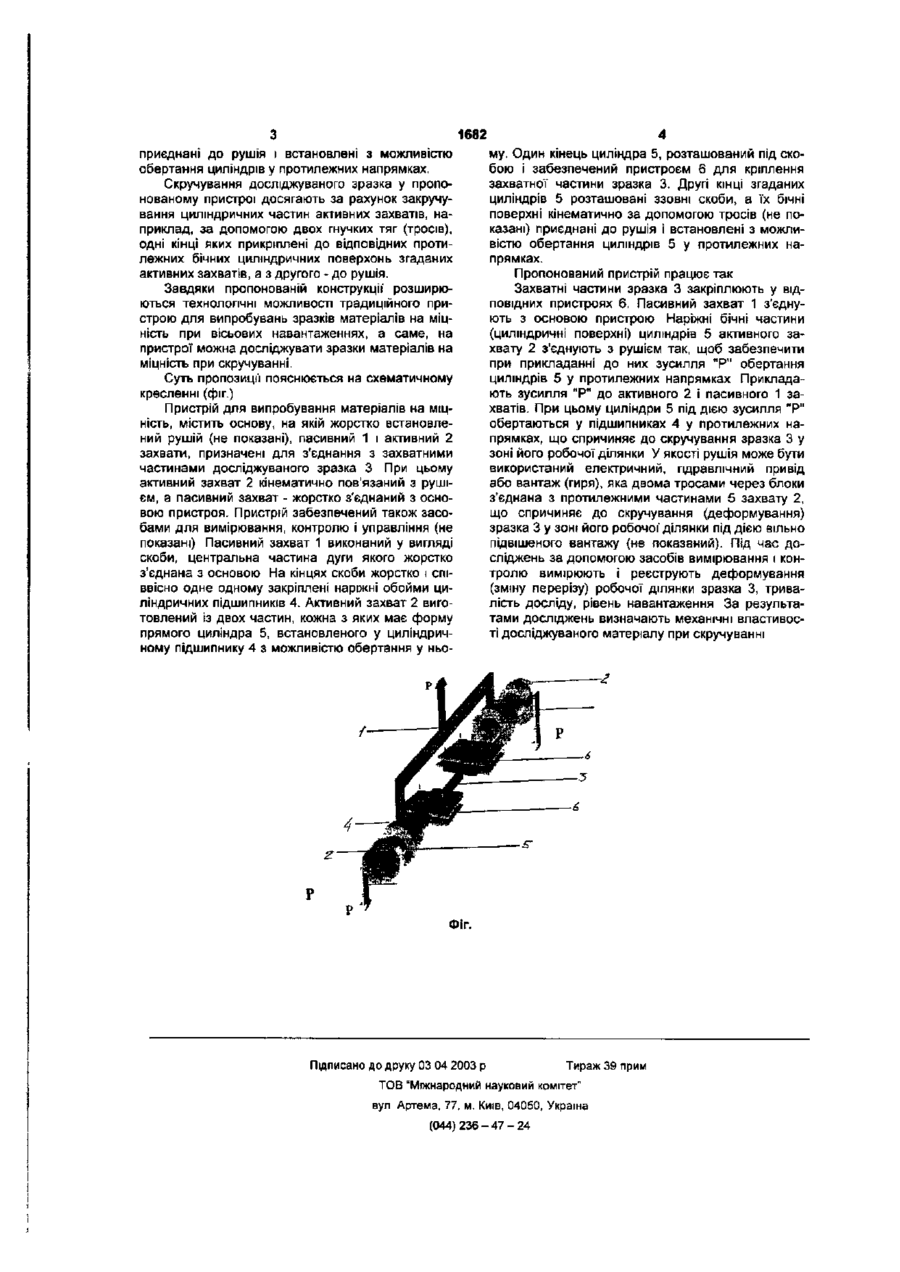

Пристрій для випробування матеріалів на міцність, що містить основу, на якій жорстко встановлений рушій, пасивний і активний захвати, призначені для з'єднання з захватними частинами досліджуваного зразка, при цьому активний захват кінематично зв'язаний з рушієм, а пасивний захват жорстко з'єднаний з основою пристрою, а також засоби для вимірювання, контролю І управління, який відрізняється тим, що пасивний захват виконаний у вигляді скоби, центральна частина дуги якої жорстко з'єднана з основою, на кінцях скоби жорстко і співвісно одна одній закріплені наріжні обойми циліндричних підшипників, а активний захват виготовлений із двох частин, кожна з яких має форму прямого циліндра, встановленого у циліндричному підшипнику з можливістю обертання у ньому, один кінець циліндра розташований під скобою і забезпечений пристроєм для кріплення захватної частини зразка, а другі КІНЦІ згаданих циліндрів розташовані іззовні скоби, а їх бічні поверхні кінематично приєднані до рушія і встановлені з можливістю обертання циліндрів у протилежних напрямках. Пропонована корисна модель відноситься до засобів досліджень зразків конструкційних матеріалів на міцність, а саме до пристроїв, яким може бути доповнена традиційна установка для досліджень матеріалів на вісьові навантаження для додаткового дослідження зразків на міцність при скручуванні Найбільш близьким до пропонованого пристроя за технічною суттю є пристрій для випробу технологічних можливостей традиційних установок, призначених для дослідження міцності зразків матеріалів лише при вісьових навантаженнях (при розтягуванні і стисткуванні), на дослідження зраз вання матеріалів на МІЦНІСТЬ, МІСТИТЬ основу, на якій жорстко встановлений рушій, пасивний і активний захвати, призначені для з'єднання з захватними частинами досліджуваного зразка, при цьому активний захват кінематично пов'язаний з рушієм, а пасивний захват - жорстко з'єднаний з основою пристроя, а також засоби для вимірювання, контролю і управління /Установки для исследования механических свойств материалов и элементов конструкций Авторы-составители А.П Волощенко, ММ Алексюк - Киев Наукова Думка - 1982 С 34-35/ Недолік описаного пристроя - обмежені технологічні можливості пристроя Згаданий пристрій дозволяє випробовувати зразки матеріалів на МІЦНІСТЬ лише під дією вісьових навантажень У основу пропонованої корисної моделі поставлена задача створення засобів для розширення ків матеріалів на МІЦНІСТЬ І при скручуванні. Поставлена задача вирішується у пропонованому пристрої, який, як і відомий пристрій для випробування матеріалів на міцність, містить основу, на якій жорстко встановлений рушій, пасивний і активний захвати, призначені для з'єднання з захватними частинами досліджуваного зразка, при цьому активний захват кінематично пов'язаний з рушієм, а пасивний захват - жорстко з'єднаний з основою пристроя, а також засоби для вимірювання, контролю і управління, а, відповідно до пропозиції, пасивний захват виконаний у вигляді скоби, центральна частина дуги якого жорстко з'єднана з основою, на кінцях скоби жорстко і СПІВВІСНО одне одному закріплені наріжні обойми циліндричних підшипників, а активний захват виготовлений із двох частин, кожна з яких має форму прямого циліндра, встановленого у циліндричному підшипнику з можливістю обертання у ньому, один кінець циліндра, розташований під скобою і забезпечений пристроєм для кріплення захватної частини зразка, а другі КІНЦІ згаданих циліндрів розташовані ззовні скоби, а їх бічні поверхні кінематично CM 00 (О 1682 приєднані до рушія і встановлені з можливістю обертання циліндрів у протилежних напрямках. Скручування досліджуваного зразка у пропонованому пристрої досягають за рахунок закручування циліндричних частин активних захватів, наприклад, за допомогою двох гнучких тяг (тросів), одні кінці яких прикріплені до відповідних протилежних бічних циліндричних поверхонь згаданих активних захватів, а з другого - до рушія. Завдяки пропонованій конструкції* розширюються технологічні можливості традиційного пристрою для випробувань зразків матеріалів на міцність при вісьових навантаженнях, а саме, на пристрої можна досліджувати зразки матеріалів на міцність при скручуванні. Суть пропозиції пояснюється на схематичному кресленні (фіг.) Пристрій для випробування матеріалів на міцність, містить основу, на якій жорстко встановлений рушій (не показані), пасивний 1 і активний 2 захвати, призначені для з'єднання з захватними частинами досліджуваного зразка 3 При цьому активний захват 2 кінематично пов'язаний з рушієм, а пасивний захват - жорстко з'єднаний з основою пристроя. Пристрій забезпечений також засобами для вимірювання, контролю і управління (не показані) Пасивний захват 1 виконаний у вигляді скоби, центральна частина дуги якого жорстко з'єднана з основою На кінцях скоби жорстко і співвісно одне одному закріплені наріжні обойми циліндричних підшипників 4. Активний захват 2 виготовлений із двох частин, кожна з яких має форму прямого циліндра 5, встановленого у циліндричному підшипнику 4 з можливістю обертання у ньо му. Один кінець циліндра 5, розташований під скобою і забезпечений пристроєм 6 для кріплення захватної частини зразка 3. Другі кінці згаданих циліндрів 5 розташовані ззовні скоби, а їх бічні поверхні кінематично за допомогою тросів (не показані) приєднані до рушія і встановлені з можливістю обертання циліндрів 5 у протилежних напрямках. Пропонований пристрій працює так Захватні частини зразка 3 закріплюють у ВІДПОВІДНИХ пристроях 6. Пасивний захват 1 з'єднують з основою пристрою Наріжні бічні частини (циліндричні поверхні) циліндрів 5 активного захвату 2 з'єднують з рушієм так, щоб забезпечити при прикладанні до них зусилля "Р" обертання циліндрів 5 у протилежних напрямках Прикладають зусилля "Р" до активного 2 і пасивного 1 захватів. При цьому циліндри 5 під дією зусилля "Р" обертаються у підшипниках 4 у протилежних напрямках, що спричиняє до скручування зразка 3 у зоні його робочої ділянки У якості рушія може бути використаний електричний, гідравлічний привід або вантаж (гиря), яка двома тросами через блоки з'єднана з протилежними частинами 5 захвату 2, що спричиняє до скручування (деформування) зразка 3 у зоні його робочої' ділянки під дією вільно підвішеного вантажу (не показаний). Під час досліджень за допомогою засобів вимірювання і контролю вимірюють і реєструють деформування (зміну перерізу) робочої ділянки зразка 3, тривалість досліду, рівень навантаження За результатами досліджень визначають механічні властивості досліджуваного матеріалу при скручуванні ФІг. Пщписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
