Подовжнє ущільнення вакуум-камер конвеєрних агломашин

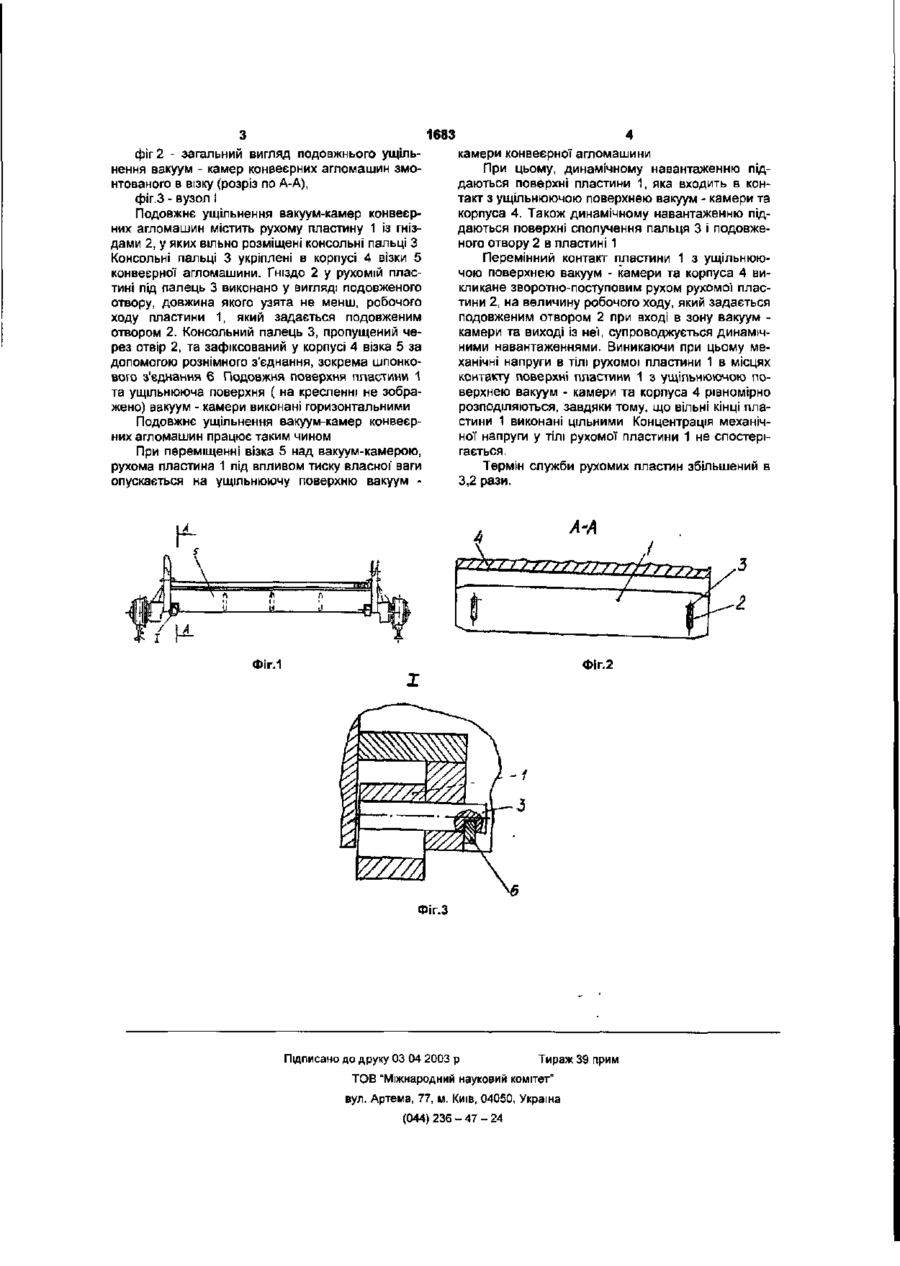

Подовжнє ущільнення вакуум-камер кон веєрних агломашин, що містить рухливу пластину з гніздами, у яких вільно розміщені консольні пальці, укріплені в корпусі візка, яке відрізняється тим, що гніздо під консольний палець у рухомій пластині виконано у вигляді подовженого отвору, довжина якого узята не менше робочого ходу рухомої пластини Корисна модель відноситься до устаткування агломашин і може бути використане в чорній і кольоровій металурги Відомо подовжнє ущільнення по патенту США №3059912, кл 2666 - 21, 74, 1963, що містить рухливу пластину з гніздами, у яких вільно розміщені консольні палиці, та укріплені в корпусі візка. Також відомо подовжнє ущільнення, обране як прототип, по авторському посвідченню СРСР №1370411А1, МПК 6 F27 В 21/06, 30.01 86, Бюл №4 утримуючий рухливу пластину з гніздами, у яких вільно розміщені консольні палиці, укріплені в корпусі візка На відміну від корисної моделі, що заявляється, гніздо під палець у рухомій пластині виконано у вигляді торцевого прорізу Загальним недоліком приведених подовжніх ущільнень є їх низька експлуатаційна надійність і обумовлена нерівномірним розподілом механічної напруги в ТІЛІ пластини, що виникає в результаті впливу на її, динамічних навантажень при контакті з ущільнюючою поверхнею вакуум - камери та корпуса Нерівномірність у розподілі механічних напряг викликане тим, що вільні кінці пластини виконані у вигляді консолей, які утворюються у результаті виконання в ній торцевого прорізу, тобто гнізда під палець У підставі цих консолей рухомої пластини виникає концентрація механічних напряг, які приводять до утворення в них мікротріщин з наступним їхнім руйнуванням, та до передчасного виходу рухомої пластини із строю. Крім того, виконання відкритого гнізда під палець, тобто торцевого прорізу, сприяють проникненню у вакуум - камеру шкідливих прососів, що знижує інтенсивність агломераційного процесу, В основу корисної моделі поставлено задачу, удосконалити подовжнє ущільнення вакуум-камер конвеєрних агломашин, шляхом рівномірного розподілу механічних напряг у тілі пластини, забезпечити підвищення експлуатаційної надійності ущільнення і за рахунок цього, підвищити її термін служби. Задача вирішена тим, що в подовжньому ущільненні вакуум-камер конвеєрних агломашин, що містить рухому пластину з гніздами, у яких вільно розміщені, консольні палиці укріплені в корпусі візка, згідно винаходу, гніздо під палець у рухомій пластині виконано у вигляді подовженого отвору, довжина якого узята не менш, робочого ходу рухомої пластини. Виконання в рухомій пластині гнізда під палець, у вигляді подовженого отвору, дозволило виключити наявність у ній консолей Це забезпечило рівномірний розподіл механічних напряг у тілі рухомої пластини, що виникають у результаті динамічних навантажень при контакті з ущільнюючою поверхнею вакуум - камери та корпуса. Це дозволило виключити концентрацію напряг у згаданій пластині, та знизити шкідливі просочи у вакуум камері, через гніздо під палець Таким чином, досягається підвищення експлуатаційної надійності і терміну служби подовжнього ущільнення вакуумкамер конвеєрних агломашин Сутність корисної моделі пояснюється кресленням на яких зображено фіг.1 - загальний вигляд подовжнього ущільнення вакуум - камер конвеєрних агломашин змонтованого в візку, СО 00 (О 1683 фіг 2 - загальний вигляд подовжнього ущільнення вакуум - камер конвеєрних агломашин змонтованого в візку (розріз по А-А), фіг.З - вузол І Подовжнє ущільнення вакуум-камер конвеєрних агломашин містить рухому пластину 1 із гніздами 2, у яких вільно розміщені консольні пальці З Консольні пальці 3 укріплені в корпусі 4 візки 5 1 конвеєрної агломашини. Гніздо 2 у рухомій пластині під палець 3 виконано у вигляді подовженого отвору, довжина якого узята не менш, робочого ходу пластини 1, який задається подовженим отвором 2. Консольний палець 3, пропущений через отвір 2, та зафіксований у корпусі 4 візка 5 за допомогою рознімного з'єднання, зокрема шпонкового з'єднання 6 Подовжня поверхня пластини 1 та ущільнююча поверхня ( на кресленні не зображено) вакуум - камери виконані горизонтальними Подовжнє ущільнення вакуум-камер конвеєрних агломашин працює таким чином При переміщенні візка 5 над вакуум-камерою, рухома пластина 1 під впливом тиску власної' ваги опускається на ущільнюючу поверхню вакуум камери конвеєрної агломашини При цьому, динамічному навантаженню піддаються поверхні пластини 1, яка входить в контакт з ущільнюючою поверхнею вакуум - камери та корпуса 4. Також динамічному навантаженню піддаються поверхні сполучення пальця 3 і подовженого отвору 2 в пластині 1 Перемінний контакт пластини 1 з ущільнюючою поверхнею вакуум - камери та корпуса 4 викликане зворотно-поступовим рухом рухомої пластини 2, на величину робочого ходу, який задається подовженим отвором 2 при вході в зону вакуум камери та виході із неї, супроводжується динамічними навантаженнями. Виникаючи при цьому механічні напруги в тілі рухомої пластини 1 в місцях контакту поверхні пластини 1 з ущільнюючого поверхнею вакуум - камери та корпуса 4 рівномірно розподіляються, завдяки тому, що вільні кінці пластини 1 виконані цільними Концентрація механічної напруги у тілі рухомої пластини 1 не спостерігається. Термін служби рухомих пластин збільшений в 3,2 рази. Фіг.1 Фіг.2 Фіг.З Пщписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
