Електрокалорифер

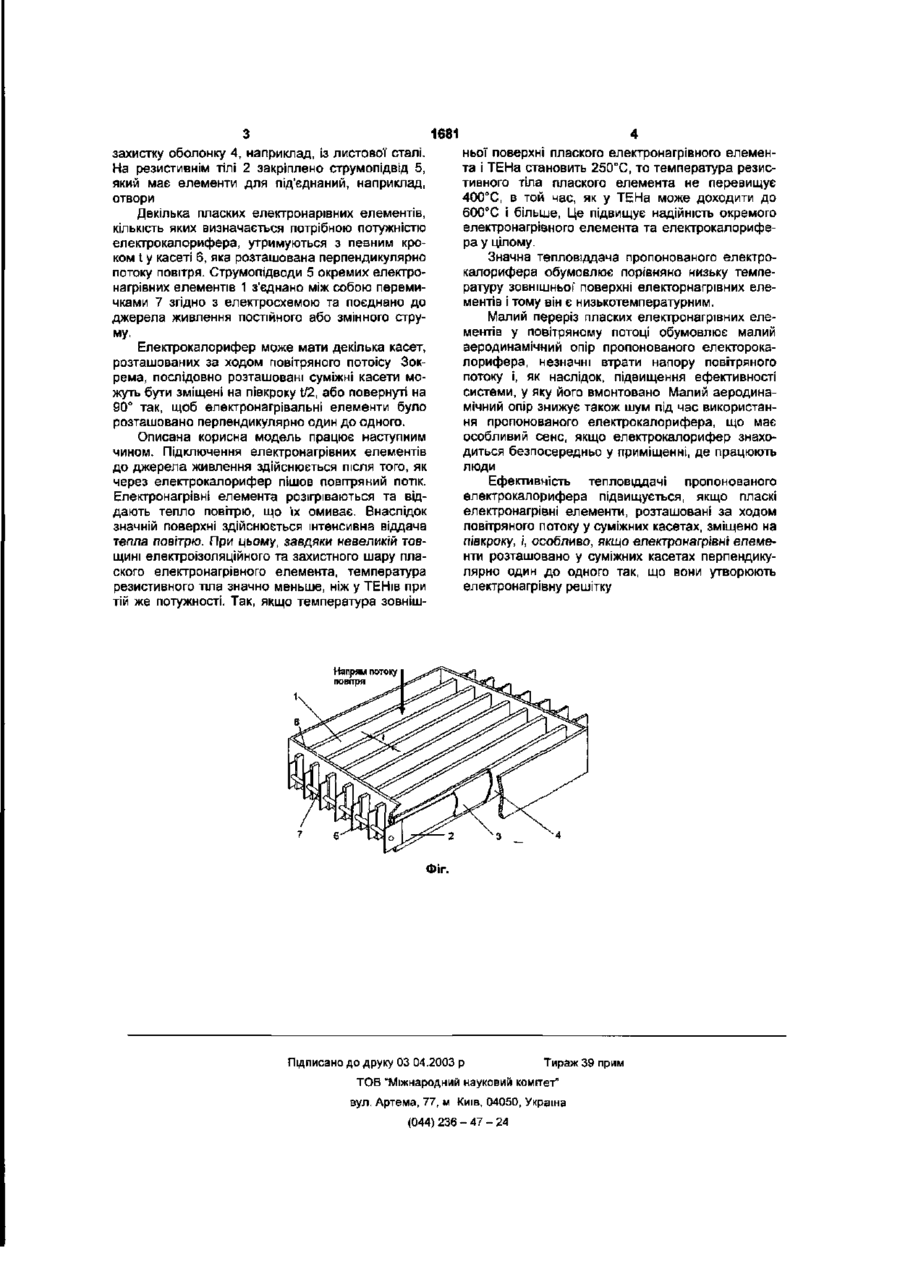

1. Електрокалорифер, котрий має розташовані у повітряному чи газовому потоці повздовжні електро нагрівні елементи, який відрізняється тим, що електронагрівні елементи виконано пласкими і їх площина розташована паралельно потоку. 2. Електрокалорифер за п. 1, який відрізняється тим, що пласкі нагрівні елементи з певним кроком розташовано у касетах, розміщених перпендикулярно потоку 3. Електрокалорифер за пп 1, 2, який відрізняється тим, що має дві або більше касети, розташовані послідовно за ходом потоку. 4. Електрокалорифер за пп. 1, 2, 3, який відрізняється тим, що в суміжних касетах пласкі електронагрівні елементи зміщено на півкроку 5 Електоркалорифер за пп 1, 2, 3, який відрізняється тим, що в суміжних касетах електронагрівні елементи розташовано перпендикулярно один до одного. Корисна модель відкоситься до галузі електротермії, а саме, стосується електронагрівачів повітряних або газових потоків (слектрокалориферів) У широковідомих електрокалориферах («Трубчатые электрические нагреватели и установки с их применением» / Белавин Ю.А., Евстигнеев М А , Чернявский А Н - М . Энергоатомиздат, 1989 - 160с), як електронагрівні елементи використовуються трубчасті електронагівачі (ТЕНи) з гладкою або оребреною поверхнею. Остання конструкція є більш ефективною завдяки кращій тепловіддачі Однак така відома конструкція відзначається рядом суттєвих недоліків Навіть при ТЕНах з гладкою поверхнею їх досить великий поперечний переріз призводить до значного аеродинамічного опору конструкції', що ще більше зростає за використанням оребрених ТЕНів Це призводить також до значного шуму, що особливо зростає при великих швидкостях потоків Трубчасті електронагрівні елементи (ТЕНи) мають значний шар електроізолюючого матеріалу, що, не забезпечуючи високого класу електричного захисту, призводить до значного перепаду температур між резистивним тілом і тепловіддаючою поверхнею та обумовлює зниження надійності нагрівача і підвищення матеріалом і скості конструкції Таким чином, виникає задача розробити конструкцію, що виключала б вказані недоліки Поставлена задача вирішується тим, що в електрокалорифері, котрий має розташовані у повітряному чи газовому потоці повзовжнІ електронагрівні елементи, останні виконано пласкими і їх площина розташована паралельно потоку Іншою ВІДМІННІСТЮ пропонованого електокалорифера є те, що пласкі нагрівні елементи з певним кроком розташовано у касетах, розміщених перпендикулярно потоку Електрокалорифер може мати дві або більше касети, які розташовано послідовно за ходом потоку Пропонований еле кто ро калорифер може мати варіант, в якому в суміжних касетах пласкі електронагрівні елементи зміщено на півкроку. В іншому варіанті калорифера в суміжних касетах електронагрівні елементи розташовано перпендикулярно один до одного Пропонована корисна модель пояснюється кресленням, де зображено одну із касет електрокалорифера. Електрокалорифер має пласкі електронагрівні елементи 1 (див фіг), площина яких розташована паралельно повітряному або газовому потоку, напрям котрого показано на кресленні стрілкою. Плаский електронагрівний елемент має резистивне тіло 2, виконане, наприклад, із нагрівної тканини, яка охоплююється електроізоляційним матеріалом 3, наприклад, слюдопластом. Резистивне тіло 2 та електроізоляційний матеріал 3 вміщено у 00 (О 1681 захистку оболонку 4, наприклад, із листової сталі. На резистивнім тілі 2 закріплено струмопідвід 5, який має елементи для під'єднаний, наприклад, отвори Декілька пласких електронарівних елементів, кількість яких визначається потрібною потужністю електрокалорифера, утримуються з певним кроком t у касеті 6, яка розташована перпендикулярно потоку повітря. Струмопідводи 5 окремих електронагрівних елементів 1 з'єднано між собою перемичками 7 згідно з електросхемою та поєднано до джерела живлення постійного або змінного струму. Електрокалорифер може мати декілька касет, розташованих за ходом повітряного потоісу Зокрема, послідовно розташовані суміжні касети можуть бути зміщені на півкроку t/2, або повернуті на 90° так, щоб електронагрівальні елементи було розташовано перпендикулярно один до одного. Описана корисна модель працює наступним чином. Підключення електронагрівних елементів до джерела живлення здійснюється після того, як через електрокалорифер пішов повітряний потік. Електронагрівні елемента розігріваються та віддають тепло повітрю, що їх омиває. Внаслідок значній поверхні здійснюється інтенсивна віддача тепла повітрю. При цьому, завдяки невеликій товщині електроізоляційного та захистного шару плаского електронагрівного елемента, температура резистивного тіла значно меньше, ніж у ТЕНів при тій же потужності. Так, якщо температура зовніш ньої поверхні плаского електронагрівного елемента і ТЕНа становить 250°С, то температура резистивного тіла плаского елемента не перевищує 400°С, в той час, як у ТЕНа може доходити до 600°С і більше, Це підвищує надійність окремого електрона гріан о го елемента та електрокалорифера у цілому. Значна тепловіддача пропонованого електрокалорифера обумовлює порівняно низьку температуру зовнішньої" поверхні електорнагрівних елементів і тому він є низькотемпературним. Малий переріз пласких електронагрівних елементів у повітряному потоці обумовлює малий аеродинамічний опір пропонованого електорокалорифера, незначні втрати напору повітряного потоку і, як наслідок, підвищення ефективності системи, у яку його вмонтовано Малий аеродинамічний опір знижує також шум під час використання пропонованого електрокалорифера, що має особливий сенс, якщо електрокалорифер знаходиться безпосередньо у приміщенні, де працюють люди Ефективність тепловіддачі пропонованого електрокалорифера підвищується, якщо пласкі електронагрівні елементи, розташовані за ходом повітряного потоку у суміжних касетах, зміщено на півкроку, і, особливо, якщо електронагрівні елементи розташовано у суміжних касетах перпендикулярно один до одного так, що вони утворюють електронагрівну решітку Напрям потоку повітря ФІГ. Підписано до друку 03 04.2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044) 236 - 47 - 24
