Пристрій для регулювання температури в приміщенні споруди, наприклад теплиці
Номер патенту: 17052
Опубліковано: 15.09.2006
Автори: Романенко Віктор Олександрович, Грабовой Іван Іванович
Формула / Реферат
Пристрій для регулювання температури в приміщенні споруди, наприклад теплиці, що містить стрижневий силовий елемент, один кінець якого закріплений на каркасі теплиці, а другий через передатний механізм з'єднаний з фрамугою, який відрізняється тим, що стрижневий силовий елемент виконаний термобіметалевим, один кінець його жорстко закріплений на каркасі теплиці, а другий повідком з'єднаний з кривошипом зубчастого сектора, що входить в зачеплення із шестірнею, встановленою на валу повороту фрамуги, розташованому в площині, що проходить через їх центри ваги.
Текст

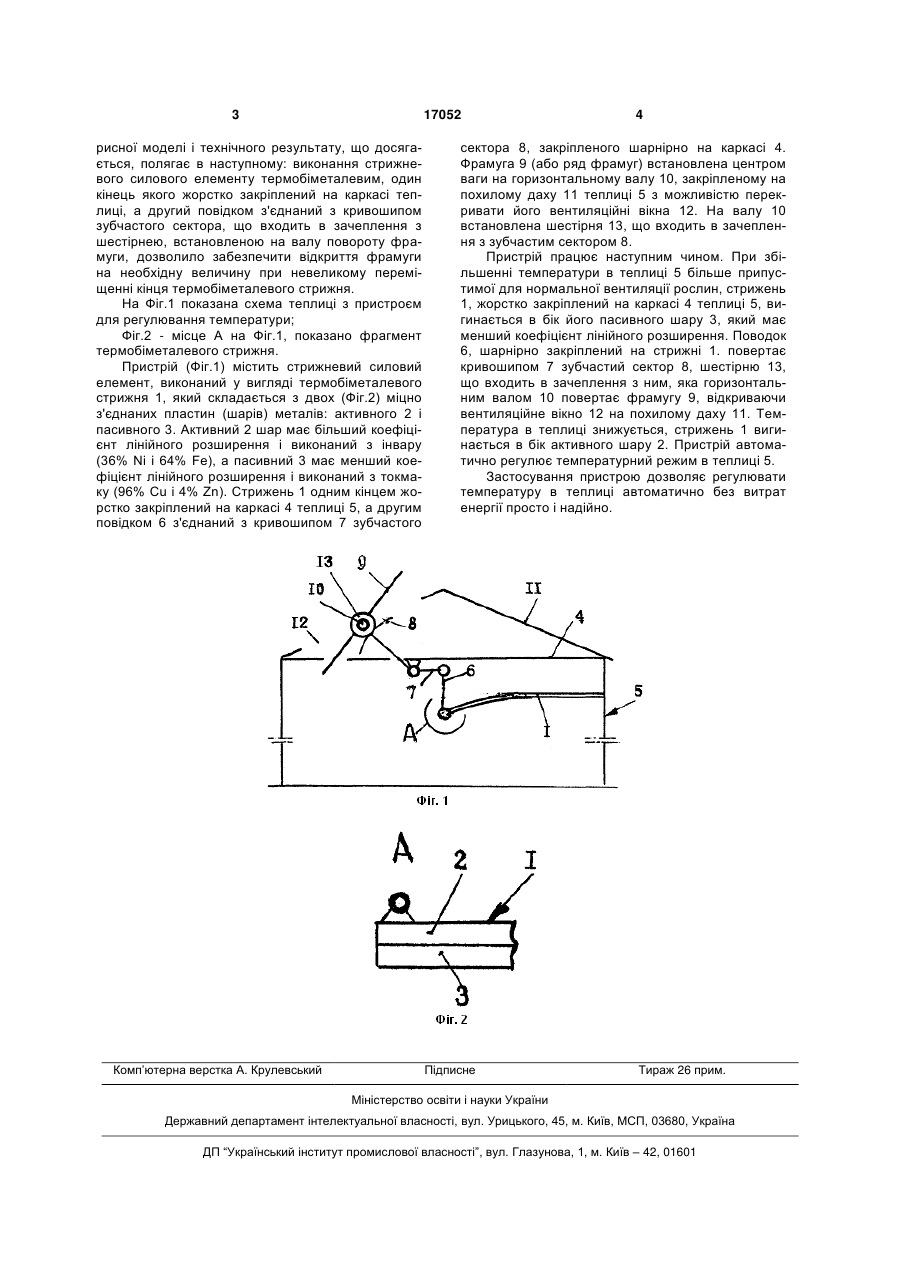

Пристрій для регулювання температури в приміщенні споруди, наприклад теплиці, що містить стрижневий силовий елемент, один кінець 3 17052 рисної моделі і технічного результату, що досягається, полягає в наступному: виконання стрижневого силового елементу термобіметалевим, один кінець якого жорстко закріплений на каркасі теплиці, а другий повідком з'єднаний з кривошипом зубчастого сектора, що входить в зачеплення з шестірнею, встановленою на валу повороту фрамуги, дозволило забезпечити відкриття фрамуги на необхідну величину при невеликому переміщенні кінця термобіметалевого стрижня. На Фіг.1 показана схема теплиці з пристроєм для регулювання температури; Фіг.2 - місце А на Фіг.1, показано фрагмент термобіметалевого стрижня. Пристрій (Фіг.1) містить стрижневий силовий елемент, виконаний у вигляді термобіметалевого стрижня 1, який складається з двох (Фіг.2) міцно з'єднаних пластин (шарів) металів: активного 2 і пасивного 3. Активний 2 шар має більший коефіцієнт лінійного розширення і виконаний з інвару (36% Ni і 64% Fe), а пасивний 3 має менший коефіцієнт лінійного розширення і виконаний з токмаку (96% Сu і 4% Zn). Стрижень 1 одним кінцем жорстко закріплений на каркасі 4 теплиці 5, а другим повідком 6 з'єднаний з кривошипом 7 зубчастого Комп’ютерна верстка А. Крулевський 4 сектора 8, закріпленого шарнірно на каркасі 4. Фрамуга 9 (або ряд фрамуг) встановлена центром ваги на горизонтальному валу 10, закріпленому на похилому даху 11 теплиці 5 з можливістю перекривати його вентиляційні вікна 12. На валу 10 встановлена шестірня 13, що входить в зачеплення з зубчастим сектором 8. Пристрій працює наступним чином. При збільшенні температури в теплиці 5 більше припустимої для нормальної вентиляції рослин, стрижень 1, жорстко закріплений на каркасі 4 теплиці 5, вигинається в бік його пасивного шару 3, який має менший коефіцієнт лінійного розширення. Поводок 6, шарнірно закріплений на стрижні 1. повертає кривошипом 7 зубчастий сектор 8, шестірню 13, що входить в зачеплення з ним, яка горизонтальним валом 10 повертає фрамугу 9, відкриваючи вентиляційне вікно 12 на похилому даху 11. Температура в теплиці знижується, стрижень 1 вигинається в бік активного шару 2. Пристрій автоматично регулює температурний режим в теплиці 5. Застосування пристрою дозволяє регулювати температуру в теплиці автоматично без витрат енергії просто і надійно. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice to regulate temperature in a premise of a construction, for example of a greenhouse
Автори англійськоюHrabovyi Ivan Ivanovych, Romanenko Viktor Oleksandrovych
Назва патенту російськоюУстройство для регулирования температуры в помещении сооружения, например, теплицы
Автори російськоюГрабовой Иван Иванович, Романенко Виктор Александрович
МПК / Мітки
МПК: A01G 9/24
Мітки: теплиці, регулювання, температури, споруди, наприклад, приміщенні, пристрій
