Система регулювання температури повітря в теплиці

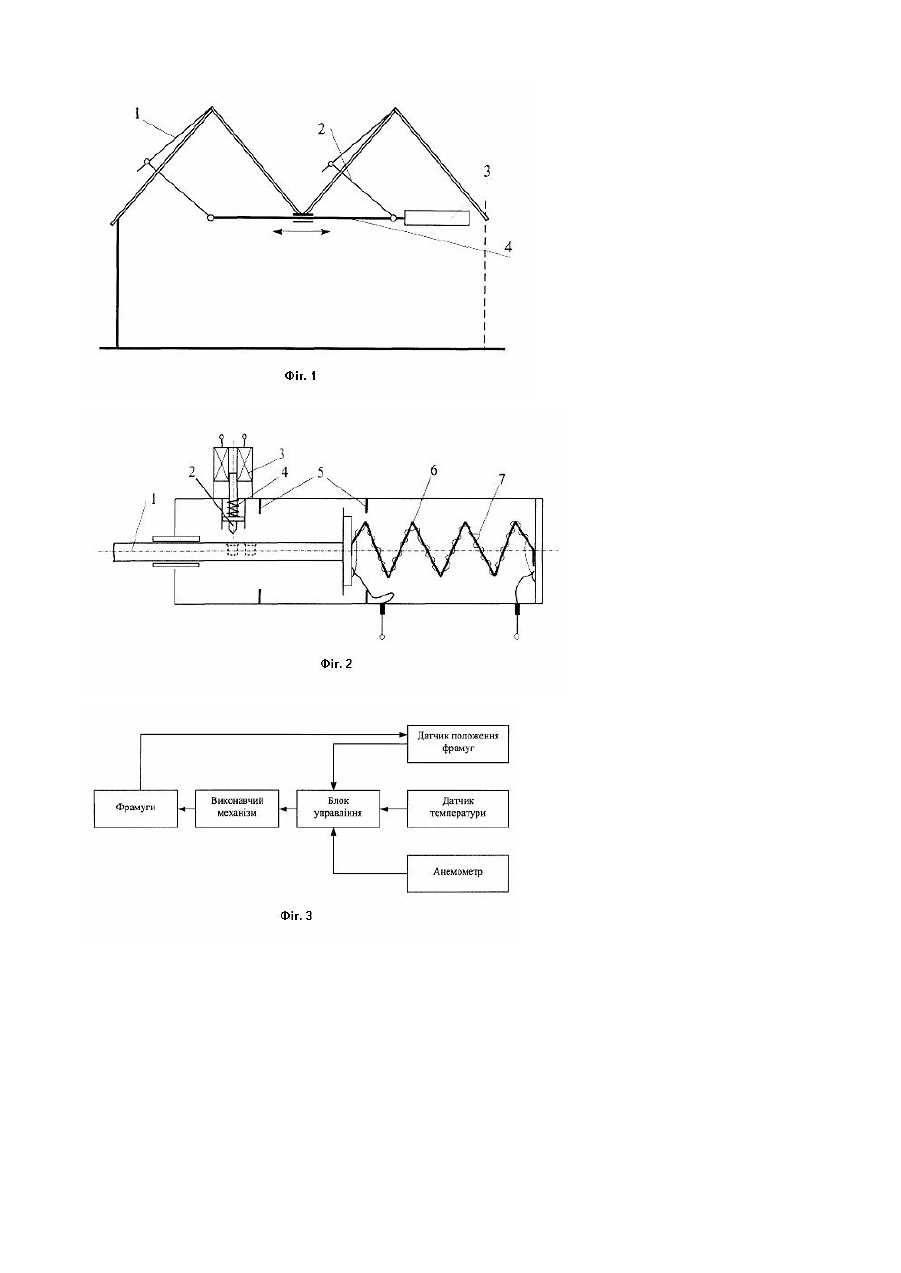

Винахід відноситься до сільського господарства, а саме до кліматичного обладнання теплиць. Пристрій дозволяє підтримувати температуру повітря у потрібних межах, підвищити надійність роботи та зменшити металомісткість системи регулювання температури. Відомі пристрої [А.с. № 1672957, кл. A01G9/24 "Парник"; A.с. № 1477324, кл. A01G9/24, A01G9/14 "Терморегульована теплиця"; патент Російської Федерації № 2048744, кл. A01G 9/14, A01G 9/24, С22С 14/00 "Пристрій для регулювання температури повітря у теплиці"], які містять поворотні рами, тяги та приводні елементи із матеріалу з ефектом пам'яті форми (ЕПФ). У даних пристроях положення фрамуг залежить від температури повітря. Виконавчий механізм одночасно є датчиком температури і виконавчим (приводним) елементом. До недоліків даних пристроїв можна віднести наявність у матеріалах з пам'яттю форми зони нечутливості до зміни температури, що погіршує режим регулювання температури у теплиці. Наведені системи регулювання температури повітря не враховують швидкість руху повітря (вітер) у зовнішньому середовищі. Зміна погодних умов зовні може відбуватися значно швидше ніж зміна температури у теплиці. Відкриті фрамуги та відсутність механізму їх автоматичного примусового закривання може приводити до пошкодження від поривів вітру. Найбільш близьким за технічною суттю до заявленого технічного рішення є промислова, серійна "Система регулювання температури повітря у теплиці" [Рысс А.А., Гурвич Л.И. Автоматическое управление температурным режимом в теплицах. - М.: Агропромиздат, 1986. - 128 с.; Ме ханизация и автоматизация работ в защищенном грунте/ С удаченко В.Н., Терпигорев В.А., Попов Г.Ф., Лебл Д.О. - Л.: Колос, 1982. - 233 с.], яка містить датчики положення фрамуг, температури, анемометр, блок управління, фрамуги та їх привод, який складається із тяг, що шарнірно закріплені на фрамугах, р ухомі рейки, які з'єднані з приводним елементом -мотор-редуктором. У даній системі (з метою її здешевлення) застосовується велика кількість за протяжністю тяг і валів, які зв'язані з проміжними редукторами і основним приводним механізмом, що складається із електродвигуна і редуктора (мотор-редуктор). Ця система діє у середовищі теплиці, яке відноситься до класу з підвищеним рівнем агресивної дії різноманітних хімічних засобів, що застосовується для закритого ґрунту. Корозія металевих конструкцій призводить до швидкого виходу із ладу системи регулювання температури: поломки фрамуг, згинання валів та тяг, поломки редукторів і виходу із ладу електродвигунів. В основу заявленого технічного рішення покладено завдання створення системи регулювання температури, пристрій дозволяє підтримувати температуру повітря у потрібних межах, підвищити надійність роботи та зменшити металомісткість системи регулювання температури за рахунок зменшення кількості передавальних ланок. Поставлене завдання вирішується тим, що приводний елемент виконано із матеріалу з пам'яттю форми, примусове нагрівання якого здійснюється від електронагрівача, який отримує живлення від блока управління залежно від інформації про зовнішні погодні умови та параметри мікроклімату теплиці. Технічна суть винаходу пояснюється кресленнями: Фіг. 1. Принципова схема приводу фрамуг. Фіг. 2. С хема приводного елементу. Фіг. 3. Функціональна схема системи природної вентиляції. При спрацюванні виконавчого механізму за рахунок приводного елементу 3 (Фіг. 1) переміщується рейка 4, яка діє на похилі тяги 2, що відкривають чи закривають фрамуги. Принцип роботи приводного елементу (Фіг. 2) полягає у наступному. На основі інформації датчиків температури блок керування генерує сигнал на відкриття фрамуг, подається живлення на нагрівач 6 (наприклад, ніхромова спіраль) приводного елементу 7 з ЕПФ та на електромагніт 3 фіксатора 2. При нагріванні до температури відновлення форми, приводний елемент 7 розжимаючись передає зусилля на рейку 1. При досягненні потрібного кута відкриття фрамуг, вимикається живлення нагрівача та електромагніту фіксатора. Фіксатор під дією пружини 4 входить в отвір на рейці, чим блокує її переміщення. При необхідності закриття фрамуг, подається живлення на електромагніт фіксатора, шток звільняє рейку і вона під дією ваги фрамуг, стискаючи приводний елемент 7, переміщується у напрямку закривання фрамуг. При досягненні необхідного положення фрамуг, живлення з електромагніту знімається і рейка блокується. Сигнал на відкривання чи закривання фрамуг визначається блоком управління (Фіг. 3) на основі інформації датчиків температури та положення фрамуг, атакож анемометра. До переваг запропонованої системи можна також віднести значно вищий рівень надійності приводного елементу на основі сплаву з пам'яттю форми у порівнянні з мотор-редуктором. За розрахунками режиму нагрівання приводного елементу передбачається, що його температура не буде перевищува ти +150°С. Виникнення несправностей з тягами і фрамугами за цієї умови не приведе до виходу з ладу приводу із сплаву з пам'яттю форми. Відсутність у даній системі мотор-редукторів суттєво спрощує її експлуатацію і підвищує надійність. Таким чином, система регулювання температури забезпечує точне регулювання температури повітря в теплиці, має вищий рівень надійності та являється більш простою в експлуатації за рахунок зменшення кількість передавальних ланок у механізмі приводу фрамуг.
