Правило будівельне прямокутне

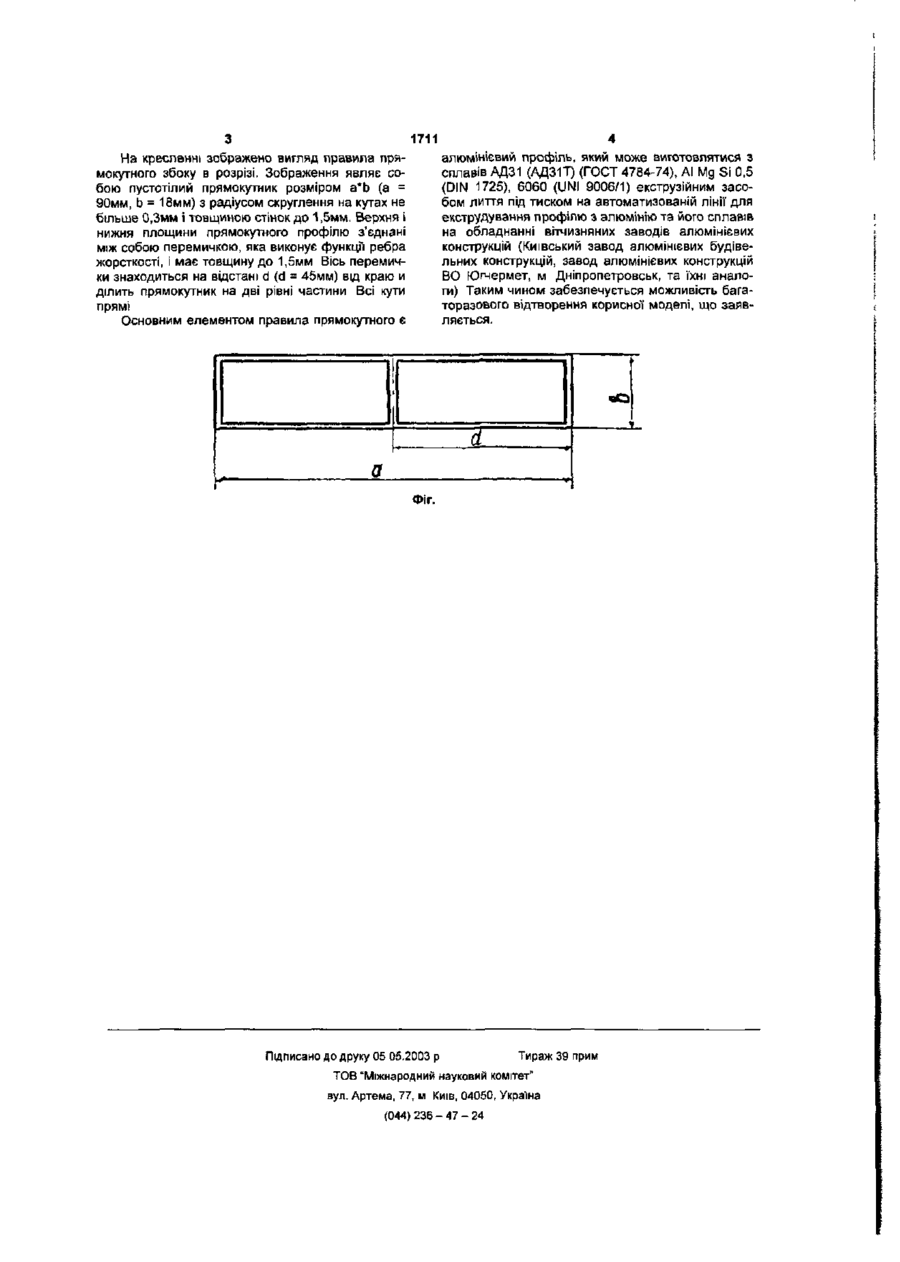

Правило будівельне прямокутне, яке являє собою прямокутний профіль без виступаючих за поверхню виробу вузлів та деталей з можливістю використання усіх площин виробу. Правило прямокутне застосовується в будівництві для визначення площинності горизонтальних, вертикальних та похилих поверхонь будівельних конструкцій при виконанні будівельномонтажних робіт без нормування метрологічних характеристик. Додатковими можливостями виробу являється можливість його застосування для вирівнювання нівелір-мас для підлог, плануванні горизонтальності земельних ділянок, газонів, тощо В галузі застосування правила прямокутного найближчим аналогом являються правила, виготовлені згідно ГОСТ 25782-90 - правило з прямою кромкою, правило з зубчатою кромкою та правило лузгове, які призначені тільки для розрівнювання грунтовочних та накривних шарів штукатурного намету Найближчим аналогом правила прямокутного являється правило з прямою кромкою згідно ГОСТ 25782-90 Правило з прямою кромкою (ГОСТ 25782-90) виготовляється у вигляді основи П-образної форми з ручкою, що дозволяє використовувати як робочу поверхню лише основу. Спільними їх ознаками є застосування в будівництві для визначення площинності горизонтальних, вертикальних та похилих поверхонь будівельних конструкцій при виконанні будівельно-монтажних робіт без нормування метрологічних характеристик. Суттєвою відзнакою правила прямокутного завдяки відсутності ручки, виступаючої за поверхню правила, та прямокутності профілю являється перш за все можливість використання його для визначення площинності поверхонь у різних напрямах Додатковими можливостями правила прямокутного являється можливість його використання для розрівнювання грунтовочного та накривного шарів штукатурного розчину. Правило прямокутне дозволяє використовувати усі свої поверхні як робочі, що, на відміну від зазначеного аналогу, розширює можливі варіанти застосування та надає зручність під час виконання робіт За рахунок зменшення величини допуску площинності робочих поверхонь правила прямокутного до 0,5мм на 1000мм виробу (2мм на 1000мм у правила з прямою кромкою згідно вимог ГОСТ 25782-90) правило прямокутне надає можливості використання його для визначення площинності горизонтальних та вертикальних поверхонь будівельних конструкцій при виконанні будівельно-монтажних робіт без нормування метрологічних характеристик. Технічною задачею являється створення будівельного інструмента для перевірки площинності вертикальних горизонтальних та похилих поверхонь на порівняно великій відстані (від 1000 до 3000мм) під час виконання різних будівельних робіт без нормування метрологічних характеристик з наданням можливості зручного використання інструмента та універсальності застосування. Технічним результатом використання даної корисної моделі являється визначення площинності вертикальних горизонтальних та похилих поверхонь з точністю, достатньою для виконання загальних будівельних робіт, та розширення можливостей застосування корисної моделі в якості інструменту для розрівнювання штукатурного намету, нівелірування, тощо Сукупністю суттєвих ознак корисної моделі, що дозволяють вирішувати поставлену технічну задачу та досягти бажаного технічного результату, являються - прямокутність профілю, - довжина (від 1000 до 3000мм), - відсутність виступаючих за поверхню корисної моделі деталей. - можливість використання усіх площин моделі під час роботи, 1711 алюмінієвий профіль, який може виготовлятися з сплавів АД31 (АД31Т) (ГОСТ 4784-74), Al Mg Si 0,5 (DIN 1725), 6060 (UNI 9006/1) екструзійним засобом лиття під тиском на автоматизованій лінії для екструдування профілю з алюмінію та його сплавів на обладнанні вітчизняних заводів алюмінієвих конструкцій (Київський завод алюмінієвих будівельних конструкцій, завод алюмінієвих конструкцій ВО Югчермет, м Дніпропетровськ, та їхні аналоги) Таким чином забезпечується можливість багаторазового відтворення корисної моделі, що заявляється. На кресленні зображено вигляд правила прямокутного збоку в розрізі. Зображення являє собою пустотілий прямокутник розміром а*Ь (а = 90мм, b = 18мм) з радіусом скруглення на кутах не більше 0,3мм І товщиною стінок до 1,5мм. Верхня І нижня площини прямокутного профілю з'єднані між собою перемичкою, яка виконує функції ребра жорсткості, і має товщину до 1,5мм Вісь перемички знаходиться на відстані d (d = 45мм) від краю и ділить прямокутник на дві рівні частини Всі кути прямі Основним елементом правила прямокутного є d Фіг. Підписано до друку 05 05.2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
