Суміш для відновлення та захисту будівельних конструкцій та обладнання

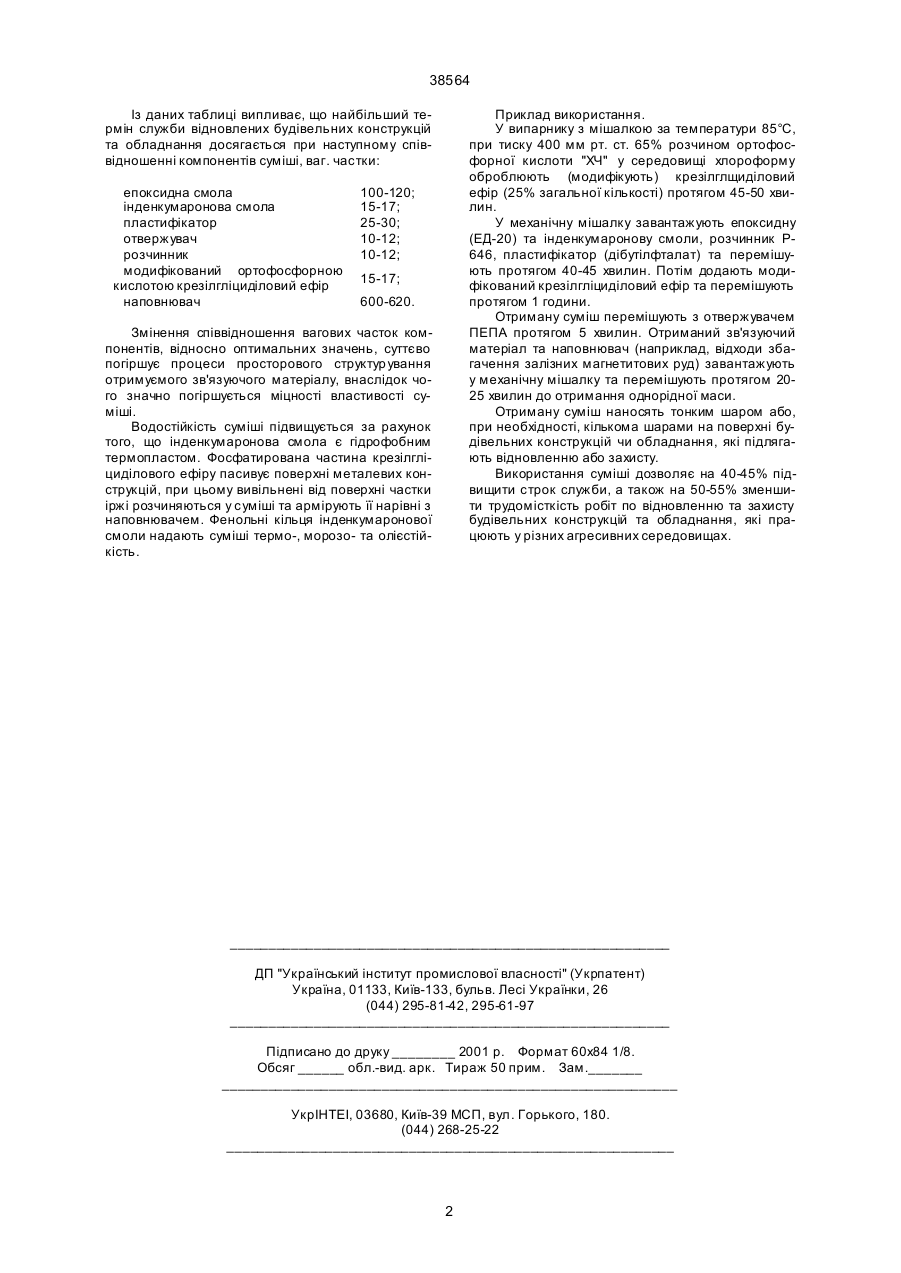

Суміш для відновлення та захисту будівельних конструкцій та обладнання, включаючи наповнювач та зв'язуючий матеріал відмінна тим, що як 38564 Із даних таблиці випливає, що найбільший термін служби відновлених будівельних конструкцій та обладнання досягається при наступному співвідношенні компонентів суміші, ваг. частки: епоксидна смола інденкумаронова смола пластифікатор отвержувач розчинник модифікований ортофосфорною кислотою крезілгліциділовий ефір наповнювач Приклад використання. У випарнику з мішалкою за температури 85°С, при тиску 400 мм рт. ст. 65% розчином ортофосфорної кислоти "ХЧ" у середовищі хлороформу оброблюють (модифікують) крезілглщиділовий ефір (25% загальної кількості) протягом 45-50 хвилин. У механічну мішалку завантажують епоксидну (ЕД-20) та інденкумаронову смоли, розчинник Р646, пластифікатор (дібутілфталат) та перемішують протягом 40-45 хвилин. Потім додають модифікований крезілгліциділовий ефір та перемішують протягом 1 години. Отриману суміш перемішують з отвержувачем ПЕПА протягом 5 хвилин. Отриманий зв'язуючий матеріал та наповнювач (наприклад, відходи збагачення залізних магнетитових руд) завантажують у механічну мішалку та перемішують протягом 2025 хвилин до отримання однорідної маси. Отриману суміш наносять тонким шаром або, при необхідності, кількома шарами на поверхні будівельних конструкцій чи обладнання, які підлягають відновленню або захисту. Використання суміші дозволяє на 40-45% підвищити строк служби, а також на 50-55% зменшити трудомісткість робіт по відновленню та захисту будівельних конструкцій та обладнання, які працюють у різних агресивних середовищах. 100-120; 15-17; 25-30; 10-12; 10-12; 15-17; 600-620. Змінення співвідношення вагових часток компонентів, відносно оптимальних значень, суттєво погіршує процеси просторового структур ування отримуємого зв'язуючого матеріалу, внаслідок чого значно погіршується міцності властивості суміші. Водостійкість суміші підвищується за рахунок того, що інденкумаронова смола є гідрофобним термопластом. Фосфатирована частина крезілгліциділового ефіру пасивує поверхні металевих конструкцій, при цьому вивільнені від поверхні частки іржі розчиняються у суміші та армірують її нарівні з наповнювачем. Фенольні кільця інденкумаронової смоли надають суміші термо-, морозо- та олієстійкість. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
