Нвч-перетворювач для оптичних телекомунікаційних систем

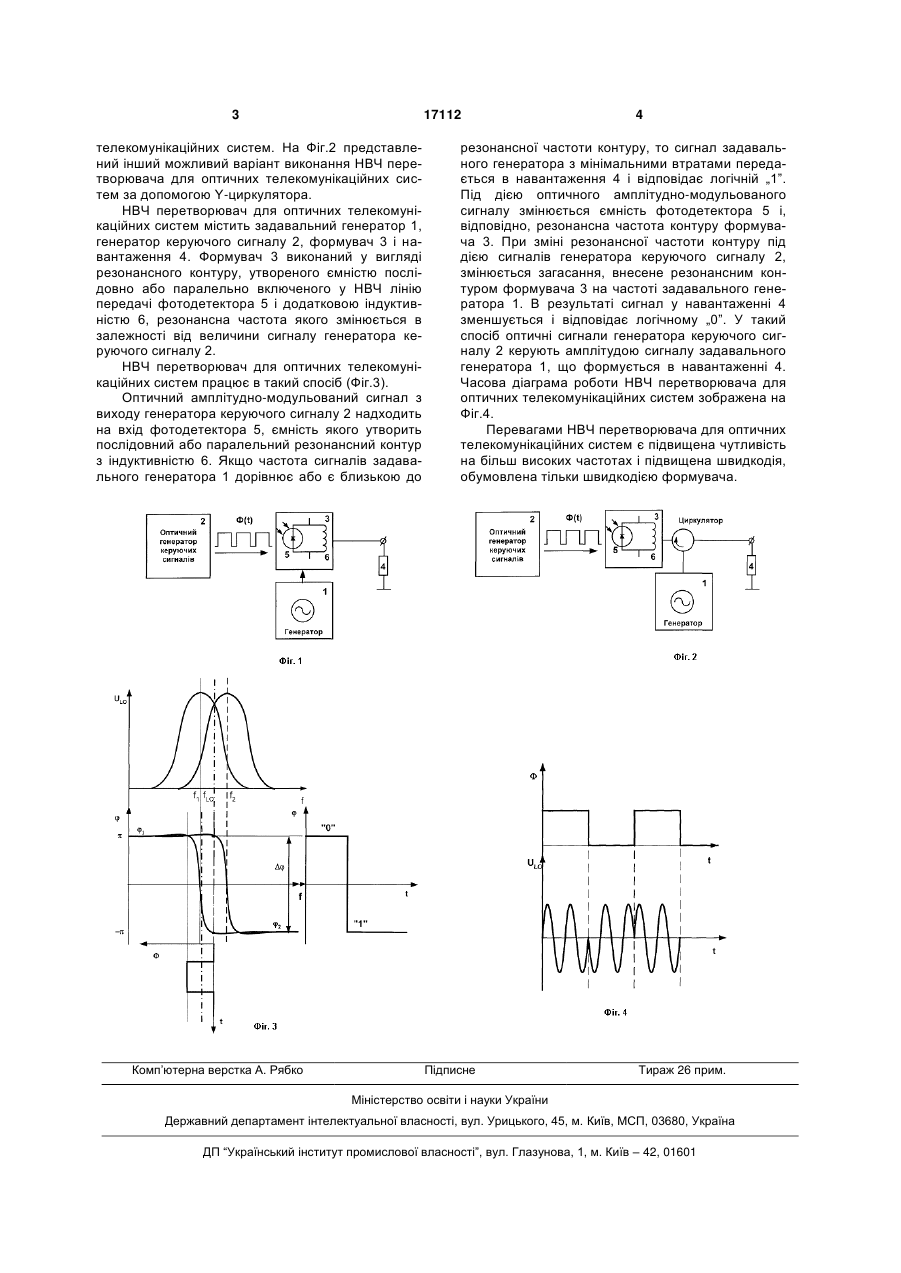

НВЧ-перетворювач для оптичних телекомунікаційних систем, що містить задавальний генера 3 17112 телекомунікаційних систем. На Фіг.2 представлений інший можливий варіант виконання НВЧ перетворювача для оптичних телекомунікаційних систем за допомогою Y-циркулятора. НВЧ перетворювач для оптичних телекомунікаційних систем містить задавальний генератор 1, генератор керуючого сигналу 2, формувач 3 і навантаження 4. Формувач 3 виконаний у вигляді резонансного контуру, утвореного ємністю послідовно або паралельно включеного у НВЧ лінію передачі фотодетектора 5 і додатковою індуктивністю 6, резонансна частота якого змінюється в залежності від величини сигналу генератора керуючого сигналу 2. НВЧ перетворювач для оптичних телекомунікаційних систем працює в такий спосіб (Фіг.3). Оптичний амплітудно-модульований сигнал з виходу генератора керуючого сигналу 2 надходить на вхід фотодетектора 5, ємність якого утворить послідовний або паралельний резонансний контур з індуктивністю 6. Якщо частота сигналів задавального генератора 1 дорівнює або є близькою до Комп’ютерна верстка А. Рябко 4 резонансної частоти контуру, то сигнал задавального генератора з мінімальними втратами передається в навантаження 4 і відповідає логічній „1”. Під дією оптичного амплітудно-модульованого сигналу змінюється ємність фотодетектора 5 і, відповідно, резонансна частота контуру формувача 3. При зміні резонансної частоти контуру під дією сигналів генератора керуючого сигналу 2, змінюється загасання, внесене резонансним контуром формувача 3 на частоті задавального генератора 1. В результаті сигнал у навантаженні 4 зменшується і відповідає логічному „0”. У такий спосіб оптичні сигнали генератора керуючого сигналу 2 керують амплітудою сигналу задавального генератора 1, що формується в навантаженні 4. Часова діаграма роботи НВЧ перетворювача для оптичних телекомунікаційних систем зображена на Фіг.4. Перевагами НВЧ перетворювача для оптичних телекомунікаційних систем є підвищена чутливість на більш високих частотах і підвищена швидкодія, обумовлена тільки швидкодією формувача. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
