Спосіб контролю систем управління ракет

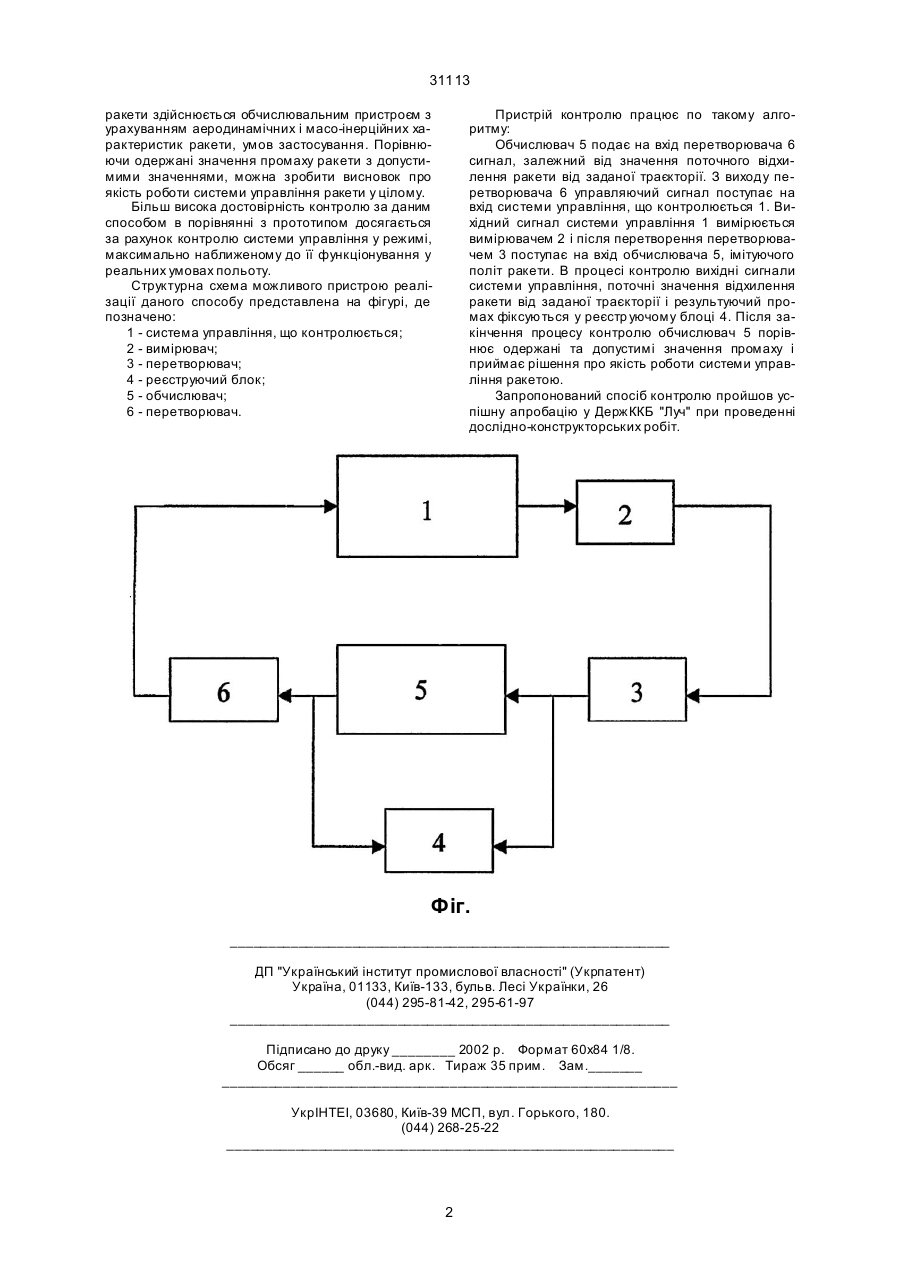

Спосіб контролю систем управління ракет, який полягає у дії керуючого сигналу на вхід контрольованої системи, імітації ракети, як об'єкта управління, визначенні як інформативного параметра промаху ракети, що відрізняється тим, що керуючий сигнал формують залежно від поточного відхилення ракети від заданих координат, а параметри ракети, як об'єкта управління, змінюють у часі згідно з заданим законом. (19) (21) 98073698 (22) 10.07.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Семенов Леонід Антонович, Доценко Борис Іванович, Кузьмін В'ячеслав Павлович, Косовенко Євген Вікторович (73) ДЕРЖАВНЕ КИЇВСЬКЕ КОНСТРУКТОРСЬКЕ БЮРО "ЛУЧ" 31113 ракети здійснюється обчислювальним пристроєм з урахуванням аеродинамічних і масо-інерційних характеристик ракети, умов застосування. Порівнюючи одержані значення промаху ракети з допустимими значеннями, можна зробити висновок про якість роботи системи управління ракети у цілому. Більш висока достовірність контролю за даним способом в порівнянні з прототипом досягається за рахунок контролю системи управління у режимі, максимально наближеному до її функціонування у реальних умовах польоту. Структурна схема можливого пристрою реалізації даного способу представлена на фігурі, де позначено: 1 - система управління, що контролюється; 2 - вимірювач; 3 - перетворювач; 4 - реєструючий блок; 5 - обчислювач; 6 - перетворювач. Пристрій контролю працює по такому алгоритму: Обчислювач 5 подає на вхід перетворювача 6 сигнал, залежний від значення поточного відхилення ракети від заданої траєкторії. З виходу перетворювача 6 управляючий сигнал поступає на вхід системи управління, що контролюється 1. Вихідний сигнал системи управління 1 вимірюється вимірювачем 2 і після перетворення перетворювачем 3 поступає на вхід обчислювача 5, імітуючого політ ракети. В процесі контролю вихідні сигнали системи управління, поточні значення відхилення ракети від заданої траєкторії і результуючий промах фіксуються у реєстр уючому блоці 4. Після закінчення процесу контролю обчислювач 5 порівнює одержані та допустимі значення промаху і приймає рішення про якість роботи системи управління ракетою. Запропонований спосіб контролю пройшов успішну апробацію у ДержККБ "Луч" при проведенні дослідно-конструкторських робіт. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
