Гідродинамічна реверсивна опора

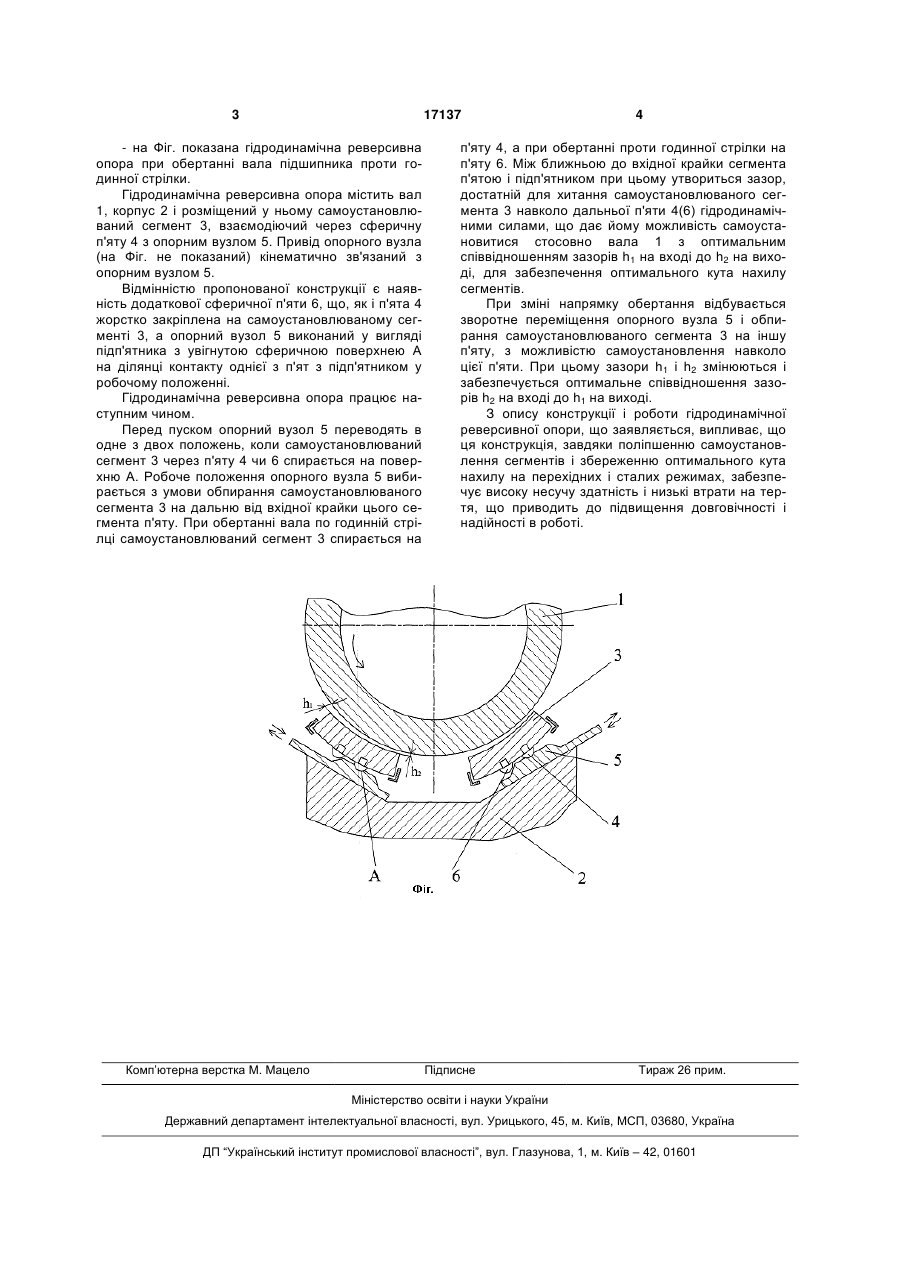

Гідродинамічна реверсивна опора, що містить розміщений у корпусі самоустановлюваний сегмент, що взаємодіє через сферичну п'яту з опорним вузлом, і привід опорного вузла, яка відрізняється тим, що самоустановлюваний сегмент оснащений додатковою сферичною п'ятою, а опорний вузол виконаний у вигляді підп'ятника з увігнутою сферичною поверхнею на ділянці контакту однієї з п'ят з підп'ятником у робочому положенні. (19) (21) u200602685 (22) 13.03.2006 (24) 15.09.2006 (46) 15.09.2006, Бюл. № 9, 2006 р. (72) Цівковський Олександр Григорович, Кисельов Олександр Григорович, Колесник Володимир Федорович (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД" 3 17137 - на Фіг. показана гідродинамічна реверсивна опора при обертанні вала підшипника проти годинної стрілки. Гідродинамічна реверсивна опора містить вал 1, корпус 2 і розміщений у ньому самоустановлюваний сегмент 3, взаємодіючий через сферичну п'яту 4 з опорним вузлом 5. Привід опорного вузла (на Фіг. не показаний) кінематично зв'язаний з опорним вузлом 5. Відмінністю пропонованої конструкції є наявність додаткової сферичної п'яти 6, що, як і п'ята 4 жорстко закріплена на самоустановлюваному сегменті 3, а опорний вузол 5 виконаний у вигляді підп'ятника з увігнутою сферичною поверхнею А на ділянці контакту однієї з п'ят з підп'ятником у робочому положенні. Гідродинамічна реверсивна опора працює наступним чином. Перед пуском опорний вузол 5 переводять в одне з двох положень, коли самоустановлюваний сегмент 3 через п'яту 4 чи 6 спирається на поверхню А. Робоче положення опорного вузла 5 вибирається з умови обпирання самоустановлюваного сегмента 3 на дальню від вхідної крайки цього сегмента п'яту. При обертанні вала по годинній стрілці самоустановлюваний сегмент 3 спирається на Комп’ютерна верстка М. Мацело 4 п'яту 4, а при обертанні проти годинної стрілки на п'яту 6. Між ближньою до вхідної крайки сегмента п'ятою і підп'ятником при цьому утвориться зазор, достатній для хитання самоустановлюваного сегмента 3 навколо дальньої п'яти 4(6) гідродинамічними силами, що дає йому можливість самоустановитися стосовно вала 1 з оптимальним співвідношенням зазорів h1 на вході до h2 на виході, для забезпечення оптимального кута нахилу сегментів. При зміні напрямку обертання відбувається зворотне переміщення опорного вузла 5 і обпирання самоустановлюваного сегмента 3 на іншу п'яту, з можливістю самоустановлення навколо цієї п'яти. При цьому зазори h1 і h2 змінюються і забезпечується оптимальне співвідношення зазорів h2 на вході до h1 на виході. З опису конструкції і роботи гідродинамічної реверсивної опори, що заявляється, випливає, що ця конструкція, завдяки поліпшенню самоустановлення сегментів і збереженню оптимального кута нахилу на перехідних і сталих режимах, забезпечує високу несучу здатність і низькі втрати на тертя, що приводить до підвищення довговічності і надійності в роботі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
