Підшипникова опора робочого криволінійного диска грунтообробного агрегату
Номер патенту: 16442
Опубліковано: 15.08.2006
Автори: Ткачук Олександр Дмитрович, Єсьман Микола Іванович, Ніцко Валерій Іванович
Формула / Реферат
1. Підшипникова опора робочого криволінійного диска ґрунтообробного агрегату з опорним елементом, до якого зовні закріплений робочий криволінійний диск, а всередині корпуса підшипникової опори, з боку згаданого опорного елемента, у циліндричній проточці, встановлена ущільнювальна манжета з еластичного матеріалу, наприклад, гуми, яка відрізняється тим, що в згаданій проточці корпуса, поряд з манжетою, з боку підшипника, встановлене ущільнення у вигляді суцільного кільця з перерізом прямокутної форми, виконане з еластичного матеріалу.
2. Підшипникова опора за п. 1, яка відрізняється тим, що ущільнення у вигляді суцільного кільця виконано з органічних з'єднань, що містять групи зі зв'язком N-F, зокрема, з фтораміду.
Текст

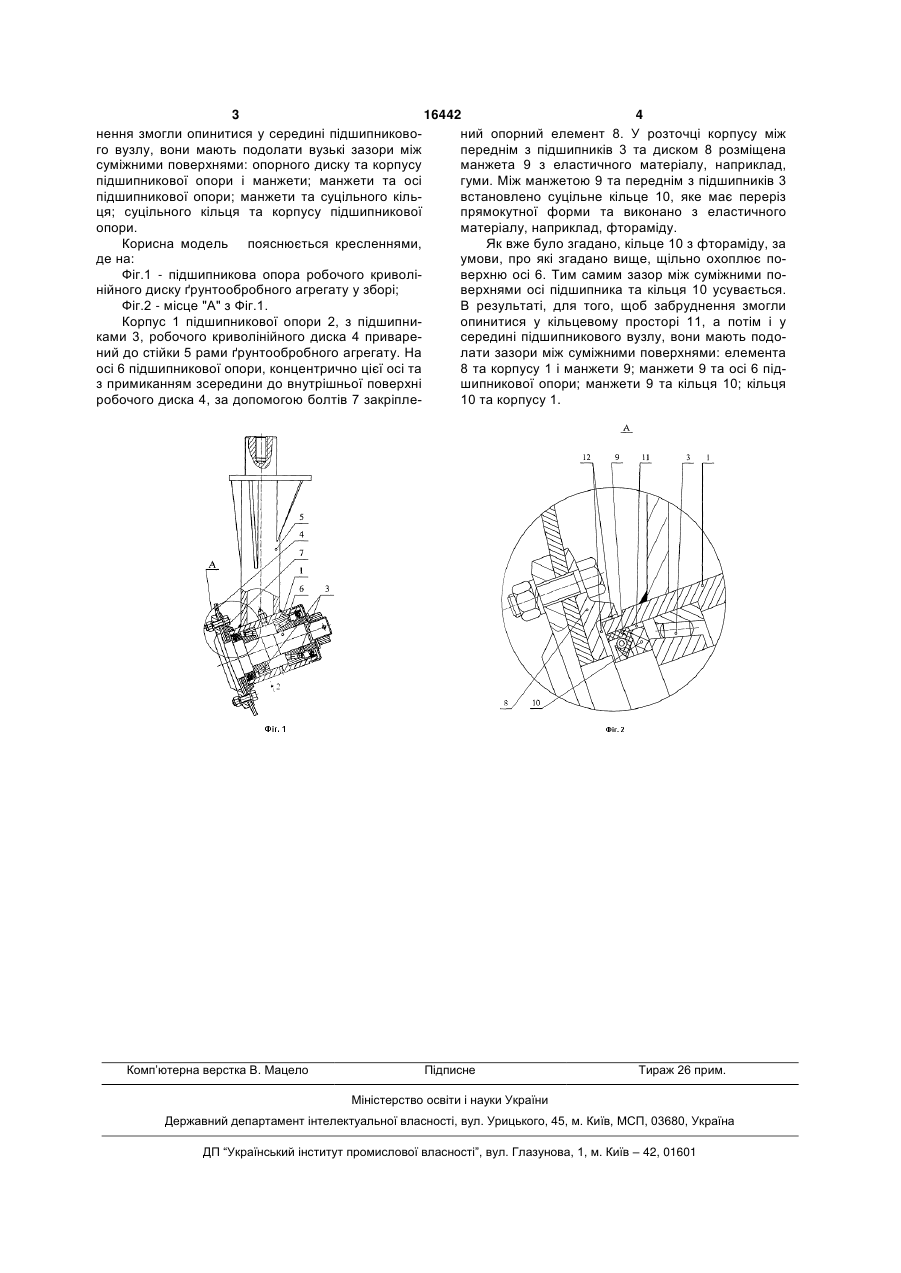

1. Підшипникова опора робочого криволінійного диска ґрунтообробного агрегату з опорним елементом, до якого зовні закріплений робочий криволінійний диск, а всередині корпуса 3 16442 4 нення змогли опинитися у середині підшипниковоний опорний елемент 8. У розточці корпусу між го вузлу, вони мають подолати вузькі зазори між переднім з підшипників 3 та диском 8 розміщена суміжними поверхнями: опорного диску та корпусу манжета 9 з еластичного матеріалу, наприклад, підшипникової опори і манжети; манжети та осі гуми. Між манжетою 9 та переднім з підшипників 3 підшипникової опори; манжети та суцільного кільвстановлено суцільне кільце 10, яке має переріз ця; суцільного кільця та корпусу підшипникової прямокутної форми та виконано з еластичного опори. матеріалу, наприклад, фтораміду. Корисна модель пояснюється кресленнями, Як вже було згадано, кільце 10 з фтораміду, за де на: умови, про які згадано вище, щільно охоплює поФіг.1 - підшипникова опора робочого криволіверхню осі 6. Тим самим зазор між суміжними понійного диску ґрунтообробного агрегату у зборі; верхнями осі підшипника та кільця 10 усувається. Фіг.2 - місце "А" з Фіг.1. В результаті, для того, щоб забруднення змогли Корпус 1 підшипникової опори 2, з підшипниопинитися у кільцевому просторі 11, а потім і у ками 3, робочого криволінійного диска 4 приваресередині підшипникового вузлу, вони мають подоний до стійки 5 рами ґрунтообробного агрегату. На лати зазори між суміжними поверхнями: елемента осі 6 підшипникової опори, концентрично цієї осі та 8 та корпусу 1 і манжети 9; манжети 9 та осі 6 підз примиканням зсередини до внутрішньої поверхні шипникової опори; манжети 9 та кільця 10; кільця робочого диска 4, за допомогою болтів 7 закріпле10 та корпусу 1. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBearing assembly of working curvilinear disk of tillage combine
Автори англійськоюYesman Mykola Ivanovych, Nitsko Valerii Ivanovych, Tkachuk Oleksandr Dmytrovych
Назва патенту російськоюПодшипниковая опора рабочего криволинейного диска почвообрабатывающего агрегата
Автори російськоюЕсьман Николай Иванович, Ницко Валерий Иванович, Ткачук Александр Дмитриевич
МПК / Мітки
МПК: A01B 71/00
Мітки: агрегату, грунтообробного, робочого, підшипникова, опора, диска, криволінійного
