Вітродвигун

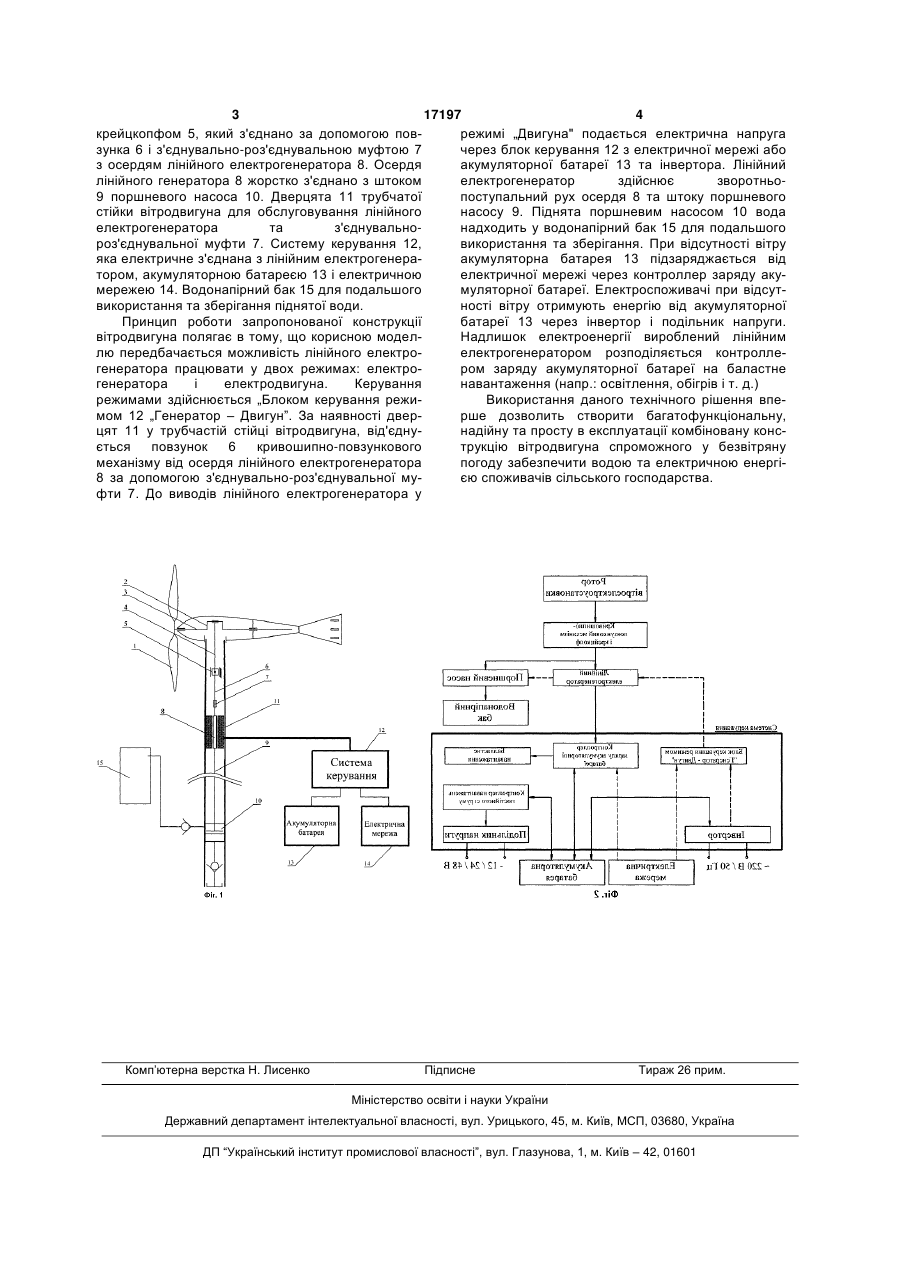

Вітродвигун, що містить ротор з валом, трубчату стійку, кривошипно-повзунковий механізм з поршневим насосом, шток якого жорстко з'єднаний 3 17197 4 крейцкопфом 5, який з'єднано за допомогою поврежимі „Двигуна" подається електрична напруга зунка 6 і з'єднувально-роз'єднувальною муфтою 7 через блок керування 12 з електричної мережі або з осердям лінійного електрогенератора 8. Осердя акумуляторної батареї 13 та інвертора. Лінійний лінійного генератора 8 жорстко з'єднано з штоком електрогенератор здійснює зворотньо9 поршневого насоса 10. Дверцята 11 трубчатої поступальний рух осердя 8 та штоку поршневого стійки вітродвигуна для обслуговування лінійного насосу 9. Піднята поршневим насосом 10 вода електрогенератора та з'єднувальнонадходить у водонапірний бак 15 для подальшого роз'єднувальної муфти 7. Систему керування 12, використання та зберігання. При відсутності вітру яка електричне з'єднана з лінійним електрогенераакумуляторна батарея 13 підзаряджається від тором, акумуляторною батареєю 13 і електричною електричної мережі через контроллер заряду акумережею 14. Водонапірний бак 15 для подальшого муляторної батареї. Електроспоживачі при відсутвикористання та зберігання піднятої води. ності вітру отримують енергію від акумуляторної Принцип роботи запропонованої конструкції батареї 13 через інвертор і подільник напруги. вітродвигуна полягає в тому, що корисною моделНадлишок електроенергії вироблений лінійним лю передбачається можливість лінійного електроелектрогенератором розподіляється контроллегенератора працювати у двох режимах: електрором заряду акумуляторної батареї на баластне генератора і електродвигуна. Керування навантаження (напр.: освітлення, обігрів і т. д.) режимами здійснюється „Блоком керування режиВикористання даного технічного рішення впемом 12 „Генератор – Двигун”. За наявності дверрше дозволить створити багатофункціональну, цят 11 у трубчастій стійці вітродвигуна, від'єднунадійну та просту в експлуатації комбіновану консється повзунок 6 кривошипно-повзункового трукцію вітродвигуна спроможного у безвітряну механізму від осердя лінійного електрогенератора погоду забезпечити водою та електричною енергі8 за допомогою з'єднувально-роз'єднувальної муєю споживачів сільського господарства. фти 7. До виводів лінійного електрогенератора у Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
