Вітродвигун

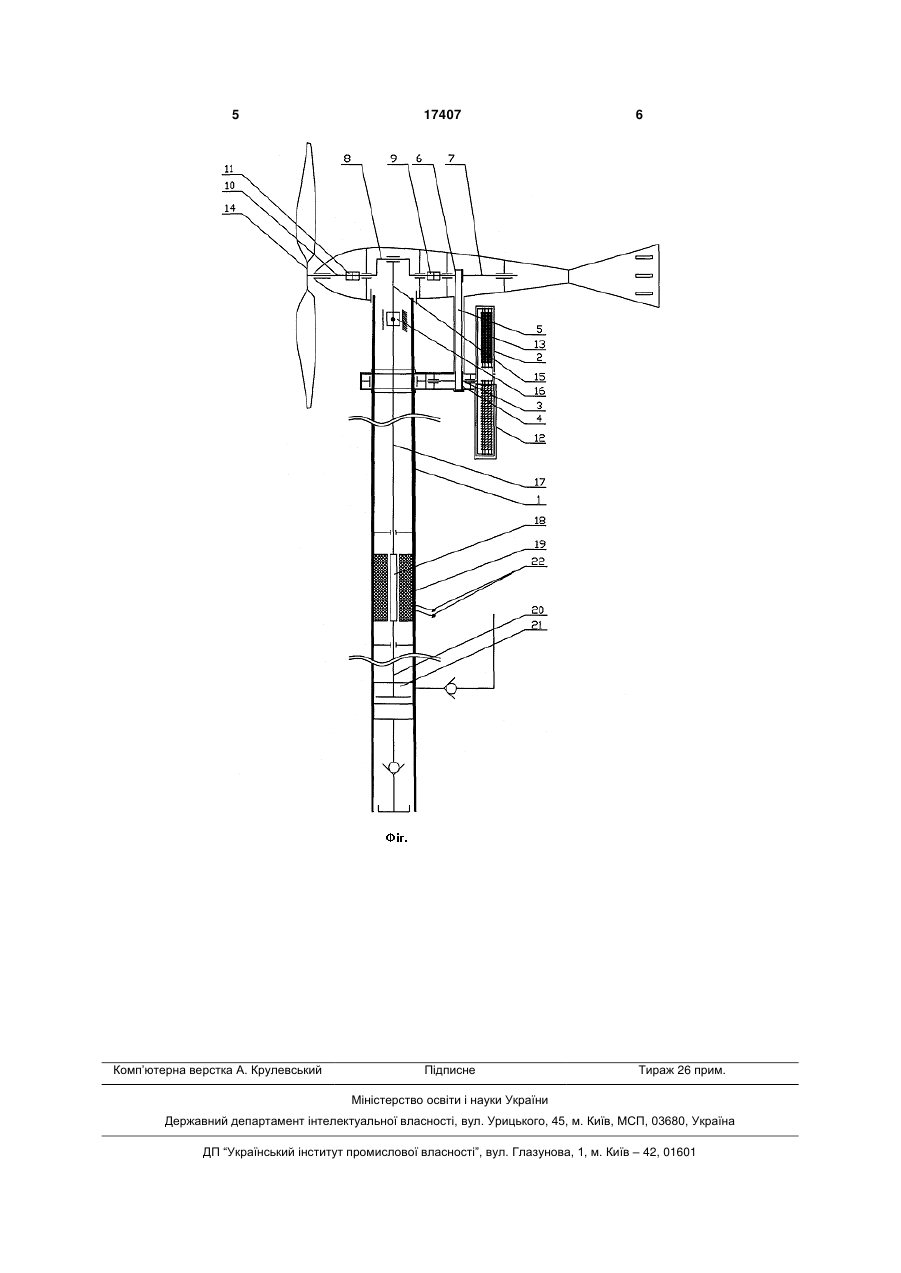

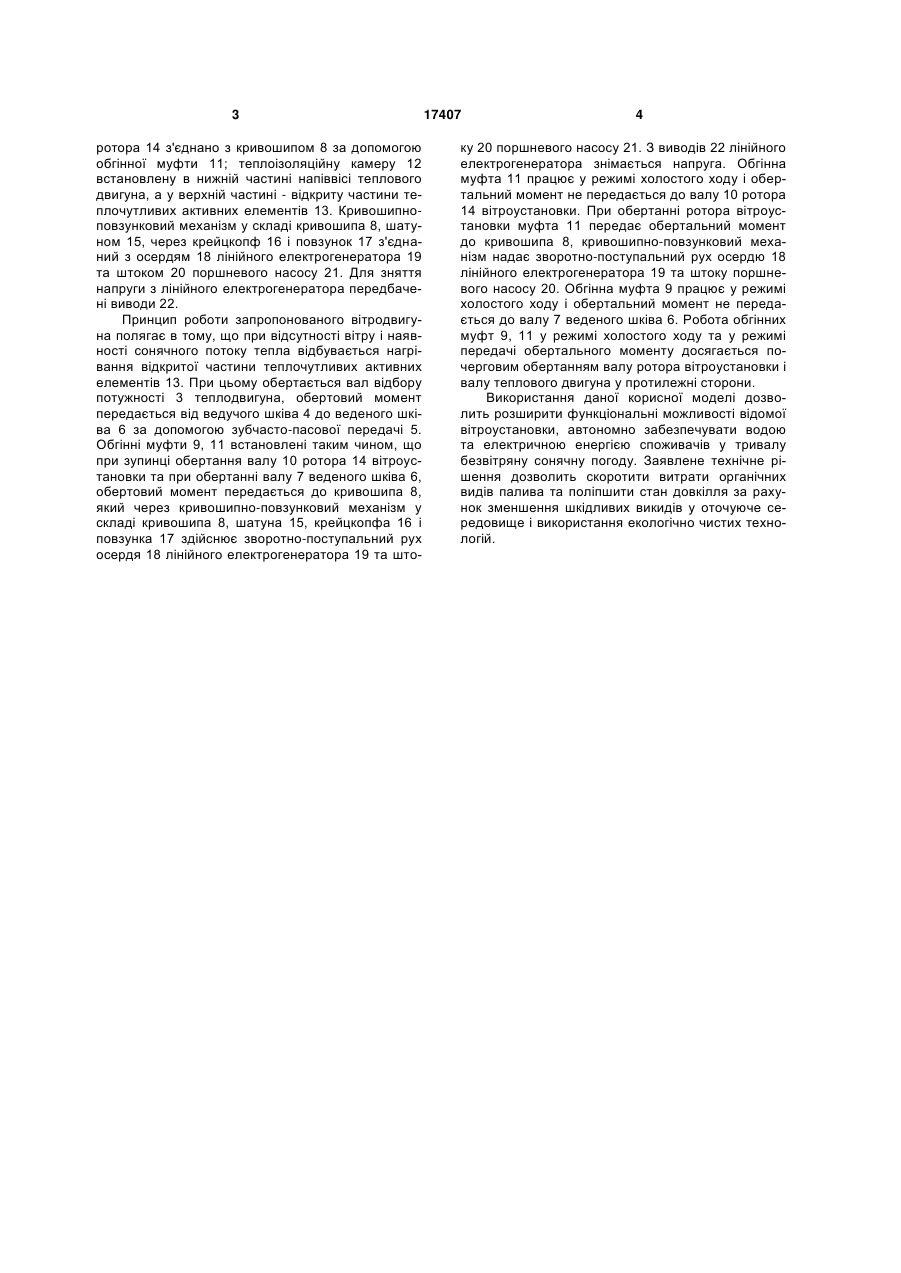

Вітродвигун, що містить ротор з валом, трубчату стійку, кривошипно-повзунковий механізм з поршневим насосом, шток якого жорстко з'єднаний з осердям лінійного електрогенератора, повзунок кривошипно-повзункового механізму, жорстко з'єднаний з валом ротора, лінійний електрогенера 3 ротора 14 з'єднано з кривошипом 8 за допомогою обгінної муфти 11; теплоізоляційну камеру 12 встановлену в нижній частині напіввісі теплового двигуна, а у верхній частині - відкриту частини теплочутливих активних елементів 13. Кривошипноповзунковий механізм у складі кривошипа 8, шатуном 15, через крейцкопф 16 і повзунок 17 з'єднаний з осердям 18 лінійного електрогенератора 19 та штоком 20 поршневого насосу 21. Для зняття напруги з лінійного електрогенератора передбачені виводи 22. Принцип роботи запропонованого вітродвигуна полягає в тому, що при відсутності вітру і наявності сонячного потоку тепла відбувається нагрівання відкритої частини теплочутливих активних елементів 13. При цьому обертається вал відбору потужності 3 теплодвигуна, обертовий момент передається від ведучого шківа 4 до веденого шківа 6 за допомогою зубчасто-пасової передачі 5. Обгінні муфти 9, 11 встановлені таким чином, що при зупинці обертання валу 10 ротора 14 вітроустановки та при обертанні валу 7 веденого шківа 6, обертовий момент передається до кривошипа 8, який через кривошипно-повзунковий механізм у складі кривошипа 8, шатуна 15, крейцкопфа 16 і повзунка 17 здійснює зворотно-поступальний рух осердя 18 лінійного електрогенератора 19 та што 17407 4 ку 20 поршневого насосу 21. З виводів 22 лінійного електрогенератора знімається напруга. Обгінна муфта 11 працює у режимі холостого ходу і обертальний момент не передається до валу 10 ротора 14 вітроустановки. При обертанні ротора вітроустановки муфта 11 передає обертальний момент до кривошипа 8, кривошипно-повзунковий механізм надає зворотно-поступальний рух осердю 18 лінійного електрогенератора 19 та штоку поршневого насосу 20. Обгінна муфта 9 працює у режимі холостого ходу і обертальний момент не передається до валу 7 веденого шківа 6. Робота обгінних муфт 9, 11 у режимі холостого ходу та у режимі передачі обертального моменту досягається почерговим обертанням валу ротора вітроустановки і валу теплового двигуна у протилежні сторони. Використання даної корисної моделі дозволить розширити функціональні можливості відомої вітроустановки, автономно забезпечувати водою та електричною енергією споживачів у тривалу безвітряну сонячну погоду. Заявлене технічне рішення дозволить скоротити витрати органічних видів палива та поліпшити стан довкілля за рахунок зменшення шкідливих викидів у оточуюче середовище і використання екологічно чистих технологій. 5 Комп’ютерна верстка А. Крулевський 17407 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
