Спосіб мерсеризації текстильних матеріалів з целюлозовміщуючих волокон

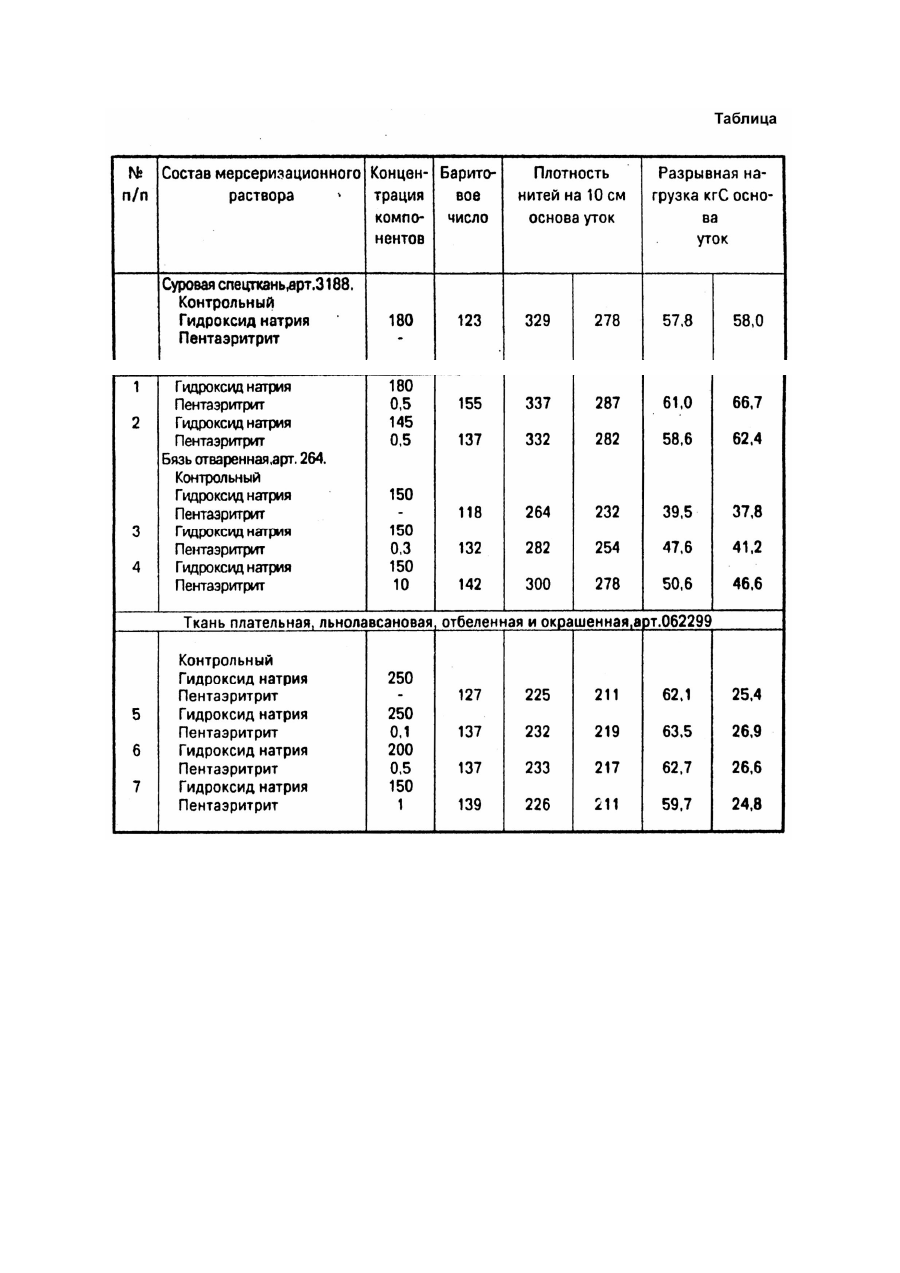

Изобретение относится к отделочному производству текстильной промышленности, а именно к мерсеризации целлюлозосодержащих материалов щелочными агентами в смеси со вспомогательными веществами, Известен состав для мерсеризации целлюлозных текстильных материалов (А.с. СССР №1065513, кл. D06M1/08, 1984, Бюл. №1), который содержит гидроксид натрия, низший алифатический спирт, N-винилпирролидон и воду при следующем соотношении компонентов г/л: гидроксид натрия 130 180; низший алифатический спирт 5 - 8; N-винилпирролидон в массовом соотношении с низшим алифатическим спиртом (1 : 1) - (1 : 4) 2 - 5; вода до 1л. Обработка материала осуществляется следующим образом: ткань плюсуют мерсеризационным раствором, выдерживают определенное время и тщательно промывают. К недостаткам данного состава относится сложность приготовления мерсеризационного раствора, обусловленная ограниченной растворимостью алифатических спиртов и Nвинилпирролидона; невозможность их применения в сильнощелочных средах; резкий неприятный запах при промывке текстильных материалов горячей водой, необходимость тщательной отмывки ткани от сорбированного алифатического спирта. Известен состав для мерсеризации текстильных материалов (Патент Великобритании №1430118, кл. D1P, 1976), содержащий гидроксид натрия, производные фосфоновой кислоты и низшие алифатические спирты при следующем соотношении компонентов г/л: гидроксид натрия 10 - 400; производные фосфоновой кислоты 0,1 5; низший алифатический спирт 0,5 - 1,2. К недостаткам данного состава относятся низкие прочностные показатели обработанной ткани, недостаточная смачивающая способность состава, что делает его непригодным для использования на высокопроизводительных аппаратах непрерывного действия. Наиболее близким по технической сущности и достигаемому результату является способ мерсеризации суровых хлопчатобумажных тканей выбранный за прототип (А.с. СССР №1643643, кл. D06M11/40; 101/06, 1991, Бюл. №15), при котором в качестве вспомогательного вещества используется алифатический спирт Н- или изобутанол(25% водная эмульсия, содержащая 0,2 - 20г/л анионактивного или неионогенного эмульгатора), при следующем содержании компонентов г/л: гидроксид натрия 140 - 180; 25% - ная водная эмульсия Н- или изобутанола; вода до 1 литра. Обработка ведется следующим образом: ткань пропитывается в течение 20 - 30с мерсеризационным раствором, содержащим предварительно приготовленнию водную эмульсию алифатического спирта, и тщательно промывается. Однако данный способ ограниченно применим для сильнощелочных сред и требует дополнительной операции приготовления эмульсии. В основу настоящего изобретения была положена задача создания способа мерсеризации тканей из целлюлозосодержащих волокон с использованием интенсифицирующих добавок, позволяющих интенсифицировать процесс мерсеризации ткани, повысить качество подготовки текстильных материалов при снижении затрат на обработку и улучшение условий труда. Решение задачи достигается тем, что в способе мерсеризации текстильных материалов из целлюлозосодержащих волокон, включающем пропитку водным составом, содержащим гидроксид натрия и вспомогательное вещество, и промывку, в качестве вспомогательного вещества используют пентаэритрит. Предлагаемый состав обладает специфичностью действия, обусловленной присутствием пентаэритрита, который, оказывая влиянием на набухание целлюлозного волокна, увеличивает объем макро- и микропор чем обеспечивает хорошую смачиваемость и быструю пропитку целлюлозосодержащих текстильных материалов. Пример 1. Суровая спецткань арт.3188 обрабатывалась в течении 30 секунд, в фиксированном состоянии, в растворе, содержащем г/л: Мерсеризованные образцы промывают последовательно горячей водой 80°C и 60°C; нейтрализуют раствором серной кислоты 5г/л; промывают холодной водой, сушат. После кондиционирования в течение 24ч при относительной влажности 65% их подвергают физико-механическим испытаниям. Примеры 2 - 7. Составы мерсеризационных ванн и данные о влиянии пентаэритрита на качество мерсеризации приведены в таблице. Технология обработки образцов ткани аналогично примеру 1. Таким образом, водный раствор пентаэритрита хорошо совместим с растворами до 300г/л, образуя составы, отличающиеся высокой эффективностью при мерсеризации и низкой пенообразующей способностью, не имеющие постороннего запаха. Хорошая смачивающая способность мерсеризационного раствора, содержащего пентаэритрит, и высокие прочностные показатели ткани, обработанной этим раствором, делает возможным его использование как на цепных, так и на бесцепных высокопроизводительных аппаратах непрерывного действия. Использование пентаэритрита позволяет повысить качество обработки текстильных материалов, сократить расход гидроксида натрия на 15 - 20%, снизить себестоимость продукции, улучшить условия труда рабочих вредного производства.
