Полімерна композиція

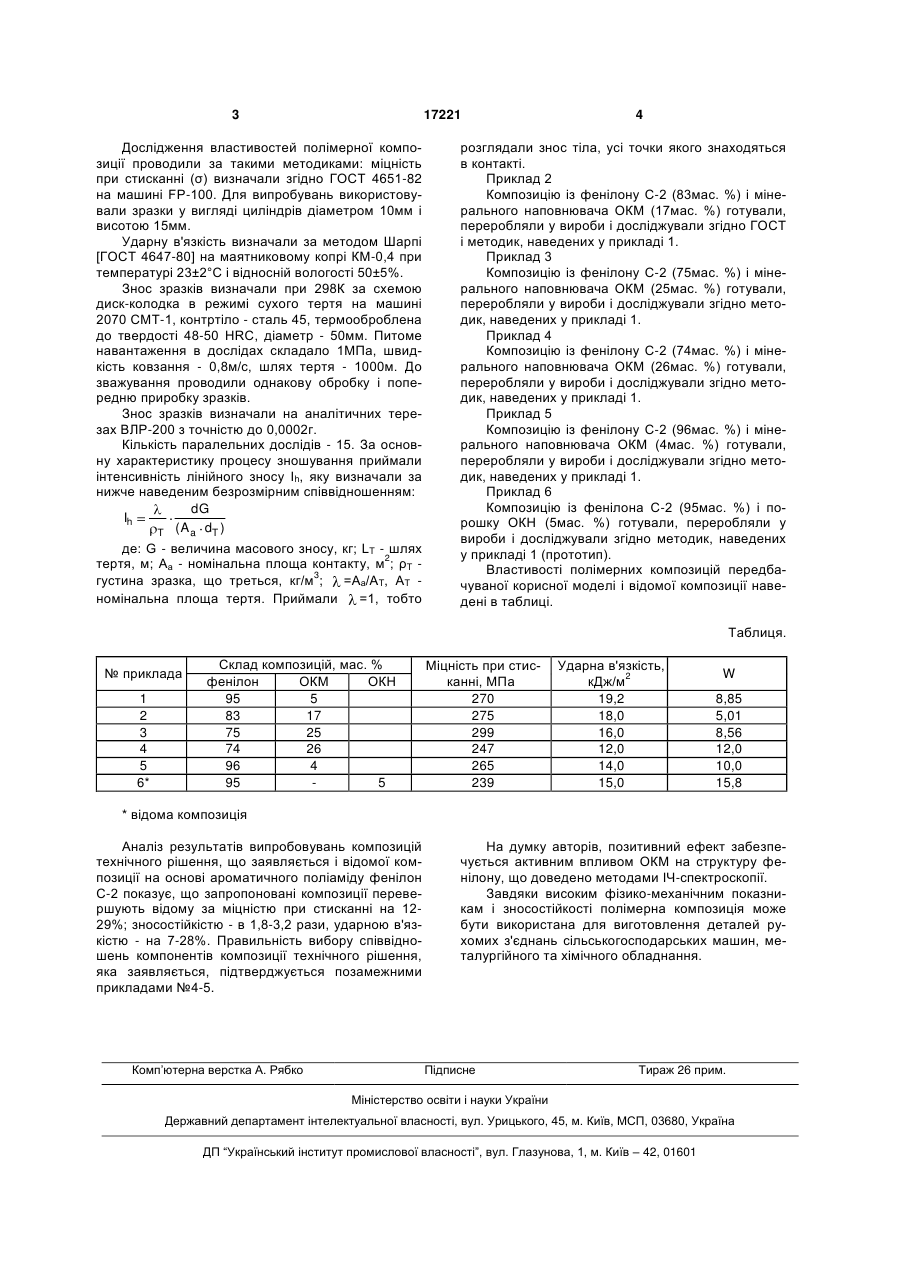

Полімерна композиція, що містить ароматичний поліамід фенілон С-2 і дрібнодисперсний мінеральний наповнювач, яка відрізняється тим, що як мінеральний наповнювач вона містить оксидні кристали муліту при такому співвідношенні компонентів, мас. %: оксидні кристали муліту 5-25 фенілон С-2 75-95. (19) (21) u200603216 (22) 27.03.2006 (24) 15.09.2006 (46) 15.09.2006, Бюл. № 9, 2006 р. (72) Буря Олександр Іванович, Вишняков Леон Романович, Бедін Андрій Степанович, Арламова Ніна Тедженівна, Мороз Валентина Павлівна, Яременко Ольга Павлівна (73) ДНІПРОПЕТРОВСЬКИЙ ОРДЕНА ТРУДОВОГО ЧЕРВОНОГО ПРАПОРА ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 17221 Дослідження властивостей полімерної композиції проводили за такими методиками: міцність при стисканні (σ) визначали згідно ГОСТ 4651-82 на машині FP-100. Для випробувань використовували зразки у вигляді циліндрів діаметром 10мм і висотою 15мм. Ударну в'язкість визначали за методом Шарпі [ГОСТ 4647-80] на маятниковому копрі КМ-0,4 при температурі 23±2°С і відносній вологості 50±5%. Знос зразків визначали при 298К за схемою диск-колодка в режимі сухого тертя на машині 2070 СМТ-1, контртіло - сталь 45, термооброблена до твердості 48-50 HRC, діаметр - 50мм. Питоме навантаження в дослідах складало 1МПа, швидкість ковзання - 0,8м/с, шлях тертя - 1000м. До зважування проводили однакову обробку і попередню приробку зразків. Знос зразків визначали на аналітичних терезах ВЛР-200 з точністю до 0,0002г. Кількість паралельних дослідів - 15. За основну характеристику процесу зношування приймали інтенсивність лінійного зносу Іh, яку визначали за нижче наведеним безрозмірним співвідношенням: dG Ih T ( A a dT ) де: G - величина масового зносу, кг; LT - шлях тертя, м; Аа - номінальна площа контакту, м2; ρT густина зразка, що треться, кг/м3; =Аа/АT, АT номінальна площа тертя. Приймали =1, тобто 4 розглядали знос тіла, усі точки якого знаходяться в контакті. Приклад 2 Композицію із фенілону С-2 (83мас. %) і мінерального наповнювача ОКМ (17мас. %) готували, переробляли у вироби і досліджували згідно ГОСТ і методик, наведених у прикладі 1. Приклад 3 Композицію із фенілону С-2 (75мас. %) і мінерального наповнювача ОКМ (25мас. %) готували, переробляли у вироби і досліджували згідно методик, наведених у прикладі 1. Приклад 4 Композицію із фенілону С-2 (74мас. %) і мінерального наповнювача ОКМ (26мас. %) готували, переробляли у вироби і досліджували згідно методик, наведених у прикладі 1. Приклад 5 Композицію із фенілону С-2 (96мас. %) і мінерального наповнювача ОКМ (4мас. %) готували, переробляли у вироби і досліджували згідно методик, наведених у прикладі 1. Приклад 6 Композицію із фенілона С-2 (95мас. %) і порошку ОКН (5мас. %) готували, переробляли у вироби і досліджували згідно методик, наведених у прикладі 1 (прототип). Властивості полімерних композицій передбачуваної корисної моделі і відомої композиції наведені в таблиці. Таблиця. № приклада 1 2 3 4 5 6* Склад композицій, мас. % фенілон ОКМ ОКН 95 5 83 17 75 25 74 26 96 4 95 5 Міцність при стисканні, МПа 270 275 299 247 265 239 Ударна в'язкість, кДж/м2 19,2 18,0 16,0 12,0 14,0 15,0 W 8,85 5,01 8,56 12,0 10,0 15,8 * відома композиція Аналіз результатів випробовувань композицій технічного рішення, що заявляється і відомої композиції на основі ароматичного поліаміду фенілон С-2 показує, що запропоновані композиції перевершують відому за міцністю при стисканні на 1229%; зносостійкістю - в 1,8-3,2 рази, ударною в'язкістю - на 7-28%. Правильність вибору співвідношень компонентів композиції технічного рішення, яка заявляється, підтверджується позамежними прикладами №4-5. Комп’ютерна верстка А. Рябко На думку авторів, позитивний ефект забезпечується активним впливом ОКМ на структуру фенілону, що доведено методами ІЧ-спектроскопії. Завдяки високим фізико-механічним показникам і зносостійкості полімерна композиція може бути використана для виготовлення деталей рухомих з'єднань сільськогосподарських машин, металургійного та хімічного обладнання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
