Завантажити PDF файл.

Формула / Реферат

Полімерна композиція, яка містить ароматичний поліамід і азотовмісний неорганічний наповнювач, яка відрізняється тим, що вона містить в ролі наповнювача ультрадисперсний тугоплавкий оксинітрид кремній-ітрію Si3N4-Y2O3 з розміром часток 0,008-0,12мкм, при такому співвідношенні компонентів, мас. %:

азотовмісний наповнювач        0,2-5

фенілен С-2                               95-99,8.

Текст

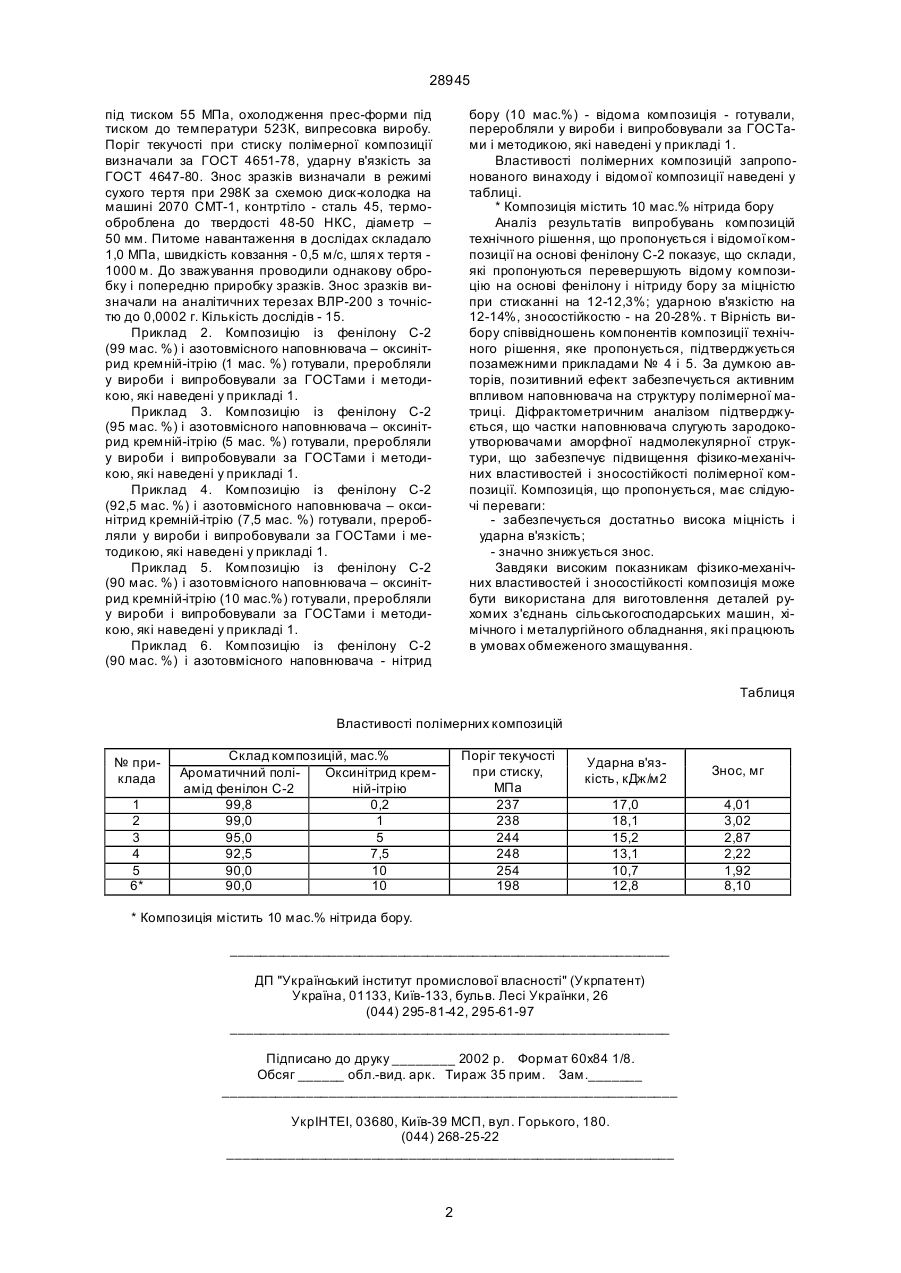

Полімерна композиція, яка містить ароматичний поліамід і азотовмісний неорганічний наповнювач, яка відрізняється тим, що вона містить в ролі наповнювача ультрадисперсний тугоплавкий оксинітрид кремній-ітрію Sі3N4-Y2O3 з розміром часток 0,008-0,12 мкм, при такому співвідношенні компонентів, мас. %: азотовмісний наповнювач 0,2-5 фенілон С-2 95-99,8. (19) (21) 97115510 (22) 17.11.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Буря Олександр Іванович, Арламова Ніна Тедженівна, Черський Ігор Миколайович (73) ДНІПРОПЕТРОВСЬКИЙ ОРДЕНА ТРУДОВОГО ЧЕРВОНОГО ПРАПОРА ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 28945 під тиском 55 МПа, охолодження прес-форми під тиском до температури 523К, випресовка виробу. Поріг текучості при стиску полімерної композиції визначали за ГОСТ 4651-78, ударну в'язкість за ГОСТ 4647-80. Знос зразків визначали в режимі сухого тертя при 298К за схемою диск-колодка на машині 2070 СМТ-1, контртіло - сталь 45, термооброблена до твердості 48-50 НКС, діаметр – 50 мм. Питоме навантаження в дослідах складало 1,0 МПа, швидкість ковзання - 0,5 м/с, шля х тертя 1000 м. До зважування проводили однакову обробку і попередню приробку зразків. Знос зразків визначали на аналітичних терезах ВЛР-200 з точністю до 0,0002 г. Кількість дослідів - 15. Приклад 2. Композицію із фенілону С-2 (99 мас. %) і азотовмісного наповнювача – оксинітрид кремній-ітрію (1 мас. %) готували, преробляли у вироби і випробовували за ГОСТами і методикою, які наведені у прикладі 1. Приклад 3. Композицію із фенілону С-2 (95 мас. %) і азотовмісного наповнювача – оксинітрид кремній-ітрію (5 мас. %) готували, преробляли у вироби і випробовували за ГОСТами і методикою, які наведені у прикладі 1. Приклад 4. Композицію із фенілону С-2 (92,5 мас. %) і азотовмісного наповнювача – оксинітрид кремній-ітрію (7,5 мас. %) готували, преробляли у вироби і випробовували за ГОСТами і методикою, які наведені у прикладі 1. Приклад 5. Композицію із фенілону С-2 (90 мас. %) і азотовмісного наповнювача – оксинітрид кремній-ітрію (10 мас.%) готували, преробляли у вироби і випробовували за ГОСТами і методикою, які наведені у прикладі 1. Приклад 6. Композицію із фенілону С-2 (90 мас. %) і азотовмісного наповнювача - нітрид бору (10 мас.%) - відома композиція - готували, переробляли у вироби і випробовували за ГОСТами і методикою, які наведені у прикладі 1. Властивості полімерних композицій запропонованого винаходу і відомої композиції наведені у таблиці. * Композиція містить 10 мас.% нітрида бору Аналіз результатів випробувань композицій технічного рішення, що пропонується і відомої композиції на основі фенілону С-2 показує, що склади, які пропонуються перевершують відому композицію на основі фенілону і нітриду бору за міцністю при стисканні на 12-12,3%; ударною в'язкістю на 12-14%, зносостійкостю - на 20-28%. т Вірність вибору співвідношень компонентів композиції технічного рішення, яке пропонується, підтверджується позамежними прикладами № 4 і 5. За думкою авторів, позитивний ефект забезпечується активним впливом наповнювача на структуру полімерної матриці. Діфрактометричним аналізом підтверджується, що частки наповнювача слугують зародокоутворювачами аморфної надмолекулярної структури, що забезпечує підвищення фізико-механічних властивостей і зносостійкості полімерної композиції. Композиція, що пропонується, має слідуючі переваги: - забезпечується достатньо висока міцність і ударна в'язкість; - значно знижується знос. Завдяки високим показникам фізико-механічних властивостей і зносостійкості композиція може бути використана для виготовлення деталей рухомих з'єднань сільськогосподарських машин, хімічного і металургійного обладнання, які працюють в умовах обмеженого змащування. Таблиця Властивості полімерних композицій № приклада 1 2 3 4 5 6* Склад композицій, мас.% Ароматичний поліОксинітрид кремамід фенілон С-2 ній-ітрію 99,8 0,2 99,0 1 95,0 5 92,5 7,5 90,0 10 90,0 10 Поріг текучості при стиску, МПа 237 238 244 248 254 198 Ударна в'язкість, кДж/м2 Знос, мг 17,0 18,1 15,2 13,1 10,7 12,8 4,01 3,02 2,87 2,22 1,92 8,10 * Композиція містить 10 мас.% нітрида бору. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2

Дивитися

Додаткова інформація

Назва патенту англійською

Polymeric composition

Автори англійською

Buria Oleksandr Ivanovych, Arlamova Nina Tedzhenivna, Cherskyi Ihor Mykolaiovych

Назва патенту російською

Полимерная композиция

Автори російською

Буря Александр Иванович, Арламова Нина Тедженовна, Черский Игорь Николаевич

МПК / Мітки

МПК: C08K 3/28, C08L 77/00, C08L 61/00

Мітки: композиція, полімерна

Код посилання

<a href="https://ua.patents.su/2-28945-polimerna-kompoziciya.html" target="_blank" rel="follow" title="База патентів України">Полімерна композиція</a>

Подібні патенти
