Полімерна композиція

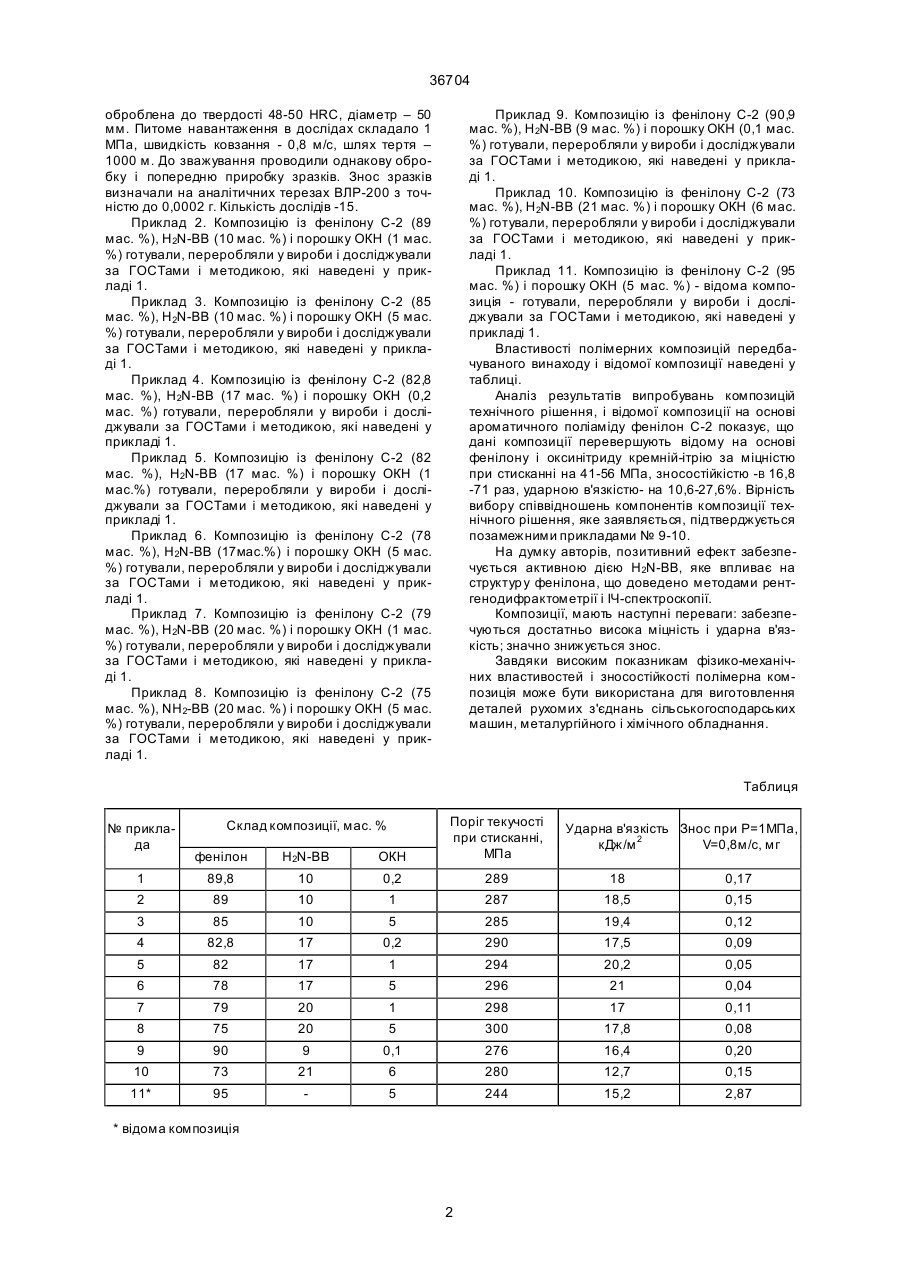

Полімерна композиція, яка містить ароматичний поліамід фенілон С-2 і ультрадисперсний оксинітрид кремній-ітрію, яка відрізняється тим, що окрім оксинітриду кремній-ітрію вона додатково містить вуглецеве волокно углен-9 з поверхнею, модифікованою аміно-групами при такому співвідношенні компонентів, мас. %: вуглецеве волокно 10-20; оксинітрид кремній-ітрію 0,2-5; фенілон С-2 75-89,8. (19) (21) 2000010502 (22) 31.01.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Буря Олександр Іванович, Арламова Ніна Тедженівна, Когут Іван Степанович (73) ДНІПРОПЕТРОВСЬКИЙ ОРДЕНА ТРУДОВОГО ЧЕРВОНОГО ПРАПОРА ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 36704 оброблена до твердості 48-50 HRC, діаметр – 50 мм. Питоме навантаження в дослідах складало 1 МПа, швидкість ковзання - 0,8 м/с, шлях тертя – 1000 м. До зважування проводили однакову обробку і попередню приробку зразків. Знос зразків визначали на аналітичних терезах ВЛР-200 з точністю до 0,0002 г. Кількість дослідів -15. Приклад 2. Композицію із фенілону С-2 (89 мас. %), H 2N-ВВ (10 мас. %) і порошку ОКН (1 мас. %) готували, переробляли у вироби і досліджували за ГОСТами і методикою, які наведені у прикладі 1. Приклад 3. Композицію із фенілону С-2 (85 мас. %), H 2N-BB (10 мас. %) і порошку ОКН (5 мас. %) готували, переробляли у вироби і досліджували за ГОСТами і методикою, які наведені у прикладі 1. Приклад 4. Композицію із фенілону С-2 (82,8 мас. %), H 2N-BB (17 мас. %) і порошку ОКН (0,2 мас. %) готували, переробляли у вироби і досліджували за ГОСТами і методикою, які наведені у прикладі 1. Приклад 5. Композицію із фенілону С-2 (82 мас. %), H2N-BB (17 мас. %) і порошку ОКН (1 мас.%) готували, переробляли у вироби і досліджували за ГОСТами і методикою, які наведені у прикладі 1. Приклад 6. Композицію із фенілону С-2 (78 мас. %), H 2N-ВВ (17мас.%) і порошку ОКН (5 мас. %) готували, переробляли у вироби і досліджували за ГОСТами і методикою, які наведені у прикладі 1. Приклад 7. Композицію із фенілону С-2 (79 мас. %), Н2N-ВВ (20 мас. %) і порошку ОКН (1 мас. %) готували, переробляли у вироби і досліджували за ГОСТами і методикою, які наведені у прикладі 1. Приклад 8. Композицію із фенілону С-2 (75 мас. %), NН2-ВВ (20 мас. %) і порошку ОКН (5 мас. %) готували, переробляли у вироби і досліджували за ГОСТами і методикою, які наведені у прикладі 1. Приклад 9. Композицію із фенілону С-2 (90,9 мас. %), H2N-BB (9 мас. %) і порошку ОКН (0,1 мас. %) готували, переробляли у вироби і досліджували за ГОСТами і методикою, які наведені у прикладі 1. Приклад 10. Композицію із фенілону С-2 (73 мас. %), H 2N-ВВ (21 мас. %) і порошку ОКН (6 мас. %) готували, переробляли у вироби і досліджували за ГОСТами і методикою, які наведені у прикладі 1. Приклад 11. Композицію із фенілону С-2 (95 мас. %) і порошку ОКН (5 мас. %) - відома композиція - готували, переробляли у вироби і досліджували за ГОСТами і методикою, які наведені у прикладі 1. Властивості полімерних композицій передбачуваного винаходу і відомої композиції наведені у таблиці. Аналіз результатів випробувань композицій технічного рішення, і відомої композиції на основі ароматичного поліаміду фенілон С-2 показує, що дані композиції перевершують відому на основі фенілону і оксинітриду кремній-ітрію за міцністю при стисканні на 41-56 МПа, зносостійкістю -В 16,8 -71 раз, ударною в'язкістю- на 10,6-27,6%. Вірність вибору співвідношень компонентів композиції технічного рішення, яке заявляється, підтверджується позамежними прикладами № 9-10. На думку авторів, позитивний ефект забезпечується активною дією H2N-BB, яке впливає на структур у фенілона, що доведено методами рентгенодифрактометрії і ІЧ-спектроскопії. Композиції, мають наступні переваги: забезпечуються достатньо висока міцність і ударна в'язкість; значно знижується знос. Завдяки високим показникам фізико-механічних властивостей і зносостійкості полімерна композиція може бути використана для виготовлення деталей рухомих з'єднань сільськогосподарських машин, металургійного і хімічного обладнання. Таблиця фенілон H2N-BB ОКН Поріг текучості при стисканні, МПа 1 89,8 10 0,2 289 18 0,17 2 89 10 1 287 18,5 0,15 3 85 10 5 285 19,4 0,12 4 82,8 17 0,2 290 17,5 0,09 5 82 17 1 294 20,2 0,05 6 78 17 5 296 21 0,04 7 79 20 1 298 17 0,11 8 75 20 5 300 17,8 0,08 9 90 9 0,1 276 16,4 0,20 10 73 21 6 280 12,7 0,15 11* 95 5 244 15,2 2,87 № приклада Склад композиції, мас. % * відома композиція 2 Ударна в'язкість Знос при Р=1МПа, кДж/м 2 V=0,8м/с, мг 36704 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
