Пральна машина

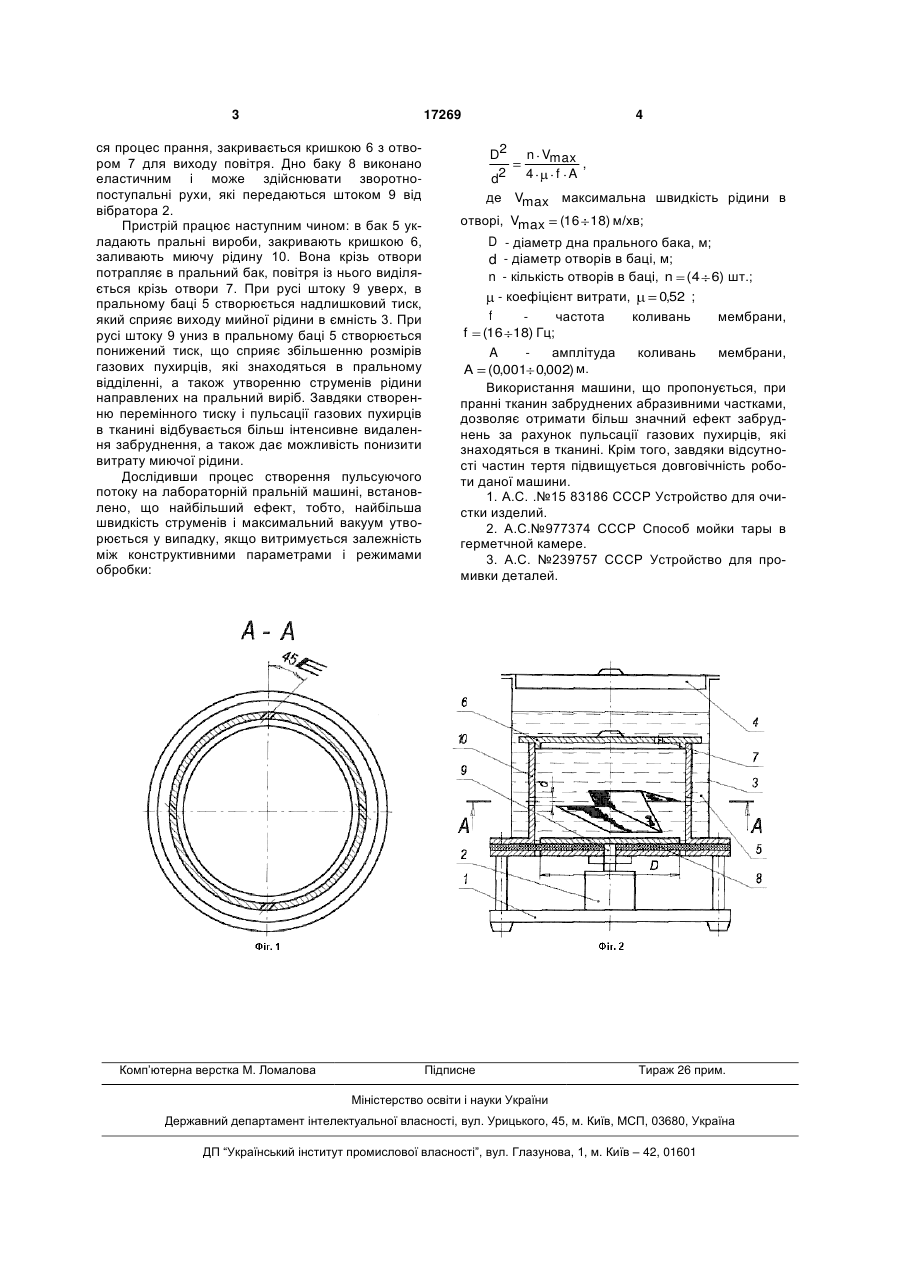

Пральна машина, яка складається з ємності та співвісно розташованого в ній прального бака, дно якого має можливість здійснювати зворотнопоступальний рух, герметичної кришки прального бака, кришки для закриття ємності, віброприводу, яка відрізняється тим, що пральний бак має низку отворів, розташованих під кутом 45° до осі бака, а величину оптимальних взаємозв'язків конструк 3 17269 ся процес прання, закривається кришкою 6 з отвором 7 для виходу повітря. Дно баку 8 виконано еластичним і може здійснювати зворотнопоступальні рухи, які передаються штоком 9 від вібратора 2. Пристрій працює наступним чином: в бак 5 укладають пральні вироби, закривають кришкою 6, заливають миючу рідину 10. Вона крізь отвори потрапляє в пральний бак, повітря із нього виділяється крізь отвори 7. При русі штоку 9 уверх, в пральному баці 5 створюється надлишковий тиск, який сприяє виходу мийної рідини в ємність 3. При русі штоку 9 униз в пральному баці 5 створюється понижений тиск, що сприяє збільшенню розмірів газових пухирців, які знаходяться в пральному відділенні, а також утворенню струменів рідини направлених на пральний виріб. Завдяки створенню перемінного тиску і пульсації газових пухирців в тканині відбувається більш інтенсивне видалення забруднення, а також дає можливість понизити витрату миючої рідини. Дослідивши процес створення пульсуючого потоку на лабораторній пральній машині, встановлено, що найбільший ефект, тобто, найбільша швидкість струменів і максимальний вакуум утворюється у випадку, якщо витримується залежність між конструктивними параметрами і режимами обробки: Комп’ютерна верстка М. Ломалова 4 D2 d2 n Vmax , 4 f A де Vmax максимальна швидкість рідини в отворі, Vmax (16 18) м/хв; D - діаметр дна прального бака, м; d - діаметр отворів в баці, м; n - кількість отворів в баці, n (4 6) шт.; - коефіцієнт витрати, 0,52 ; f частота коливань мембрани, f (16 18) Гц; A амплітуда коливань мембрани, A (0,001 0,002) м. Використання машини, що пропонується, при пранні тканин забруднених абразивними частками, дозволяє отримати більш значний ефект забруднень за рахунок пульсації газових пухирців, які знаходяться в тканині. Крім того, завдяки відсутності частин тертя підвищується довговічність роботи даної машини. 1. А.С. .№15 83186 СССР Устройство для очистки изделий. 2. А.С.№977374 СССР Способ мойки тары в герметчной камере. 3. А.С. №239757 СССР Устройство для промивки деталей. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
