Ультразвукова побутова пральна машина для прання виробів із тканини

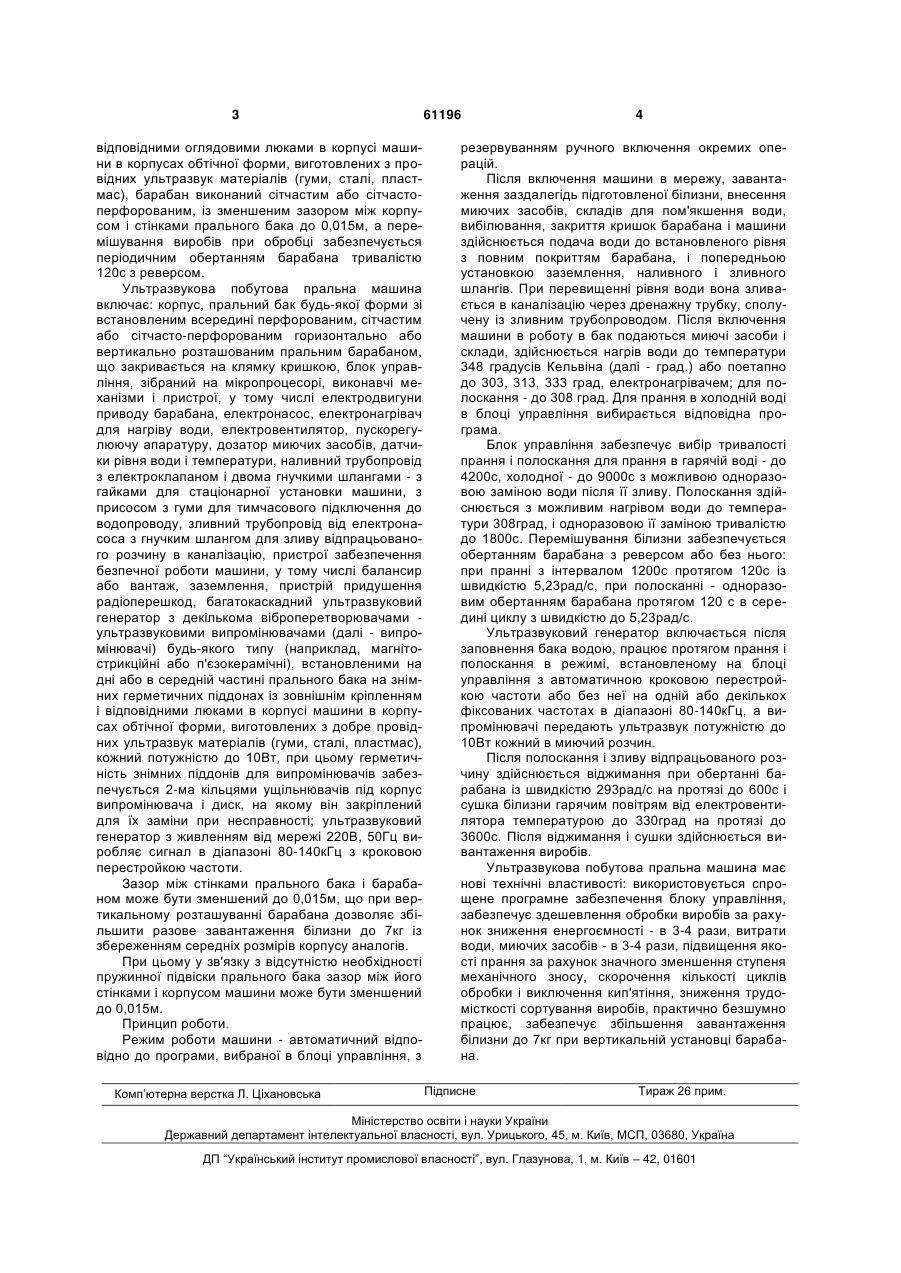

Ультразвукова побутова пральна машина для прання виробів з тканини, що включає сполучний дріт, багатокаскадний ультразвуковий генератор, 3 відповідними оглядовими люками в корпусі машини в корпусах обтічної форми, виготовлених з провідних ультразвук матеріалів (гуми, сталі, пластмас), барабан виконаний сітчастим або сітчастоперфорованим, із зменшеним зазором між корпусом і стінками прального бака до 0,015м, а перемішування виробів при обробці забезпечується періодичним обертанням барабана тривалістю 120с з реверсом. Ультразвукова побутова пральна машина включає: корпус, пральний бак будь-якої форми зі встановленим всередині перфорованим, сітчастим або сітчасто-перфорованим горизонтально або вертикально розташованим пральним барабаном, що закривається на клямку кришкою, блок управління, зібраний на мікропроцесорі, виконавчі механізми і пристрої, у тому числі електродвигуни приводу барабана, електронасос, електронагрівач для нагріву води, електровентилятор, пускорегулюючу апаратуру, дозатор миючих засобів, датчики рівня води і температури, наливний трубопровід з електроклапаном і двома гнучкими шлангами - з гайками для стаціонарної установки машини, з присосом з гуми для тимчасового підключення до водопроводу, зливний трубопровід від електронасоса з гнучким шлангом для зливу відпрацьованого розчину в каналізацію, пристрої забезпечення безпечної роботи машини, у тому числі балансир або вантаж, заземлення, пристрій придушення радіоперешкод, багатокаскадний ультразвуковий генератор з декількома віброперетворювачами ультразвуковими випромінювачами (далі - випромінювачі) будь-якого типу (наприклад, магнітострикційні або п'єзокерамічні), встановленими на дні або в середній частині прального бака на знімних герметичних піддонах із зовнішнім кріпленням і відповідними люками в корпусі машини в корпусах обтічної форми, виготовлених з добре провідних ультразвук матеріалів (гуми, сталі, пластмас), кожний потужністю до 10Вт, при цьому герметичність знімних піддонів для випромінювачів забезпечується 2-ма кільцями ущільнювачів під корпус випромінювача і диск, на якому він закріплений для їх заміни при несправності; ультразвуковий генератор з живленням від мережі 220В, 50Гц виробляє сигнал в діапазоні 80-140кГц з кроковою перестройкою частоти. Зазор між стінками прального бака і барабаном може бути зменшений до 0,015м, що при вертикальному розташуванні барабана дозволяє збільшити разове завантаження білизни до 7кг із збереженням середніх розмірів корпусу аналогів. При цьому у зв'язку з відсутністю необхідності пружинної підвіски прального бака зазор між його стінками і корпусом машини може бути зменшений до 0,015м. Принцип роботи. Режим роботи машини - автоматичний відповідно до програми, вибраної в блоці управління, з Комп’ютерна верстка Л. Ціхановська 61196 4 резервуванням ручного включення окремих операцій. Після включення машини в мережу, завантаження заздалегідь підготовленої білизни, внесення миючих засобів, складів для пом'якшення води, вибілювання, закриття кришок барабана і машини здійснюється подача води до встановленого рівня з повним покриттям барабана, і попередньою установкою заземлення, наливного і зливного шлангів. При перевищенні рівня води вона зливається в каналізацію через дренажну трубку, сполучену із зливним трубопроводом. Після включення машини в роботу в бак подаються миючі засоби і склади, здійснюється нагрів води до температури 348 градусів Кельвіна (далі - град.) або поетапно до 303, 313, 333 град, електронагрівачем; для полоскання - до 308 град. Для прання в холодній воді в блоці управління вибирається відповідна програма. Блок управління забезпечує вибір тривалості прання і полоскання для прання в гарячій воді - до 4200с, холодної - до 9000с з можливою одноразовою заміною води після її зливу. Полоскання здійснюється з можливим нагрівом води до температури 308град, і одноразовою її заміною тривалістю до 1800с. Перемішування білизни забезпечується обертанням барабана з реверсом або без нього: при пранні з інтервалом 1200с протягом 120с із швидкістю 5,23рад/с, при полосканні - одноразовим обертанням барабана протягом 120 с в середині циклу з швидкістю до 5,23рад/с. Ультразвуковий генератор включається після заповнення бака водою, працює протягом прання і полоскання в режимі, встановленому на блоці управління з автоматичною кроковою перестройкою частоти або без неї на одній або декількох фіксованих частотах в діапазоні 80-140кГц, а випромінювачі передають ультразвук потужністю до 10Вт кожний в миючий розчин. Після полоскання і зливу відпрацьованого розчину здійснюється віджимання при обертанні барабана із швидкістю 293рад/с на протязі до 600с і сушка білизни гарячим повітрям від електровентилятора температурою до 330град на протязі до 3600с. Після віджимання і сушки здійснюється вивантаження виробів. Ультразвукова побутова пральна машина має нові технічні властивості: використовується спрощене програмне забезпечення блоку управління, забезпечує здешевлення обробки виробів за рахунок зниження енергоємності - в 3-4 рази, витрати води, миючих засобів - в 3-4 рази, підвищення якості прання за рахунок значного зменшення ступеня механічного зносу, скорочення кількості циклів обробки і виключення кип'ятіння, зниження трудомісткості сортування виробів, практично безшумно працює, забезпечує збільшення завантаження білизни до 7кг при вертикальній установці барабана. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
