Ініціїруюча вибухова сполука

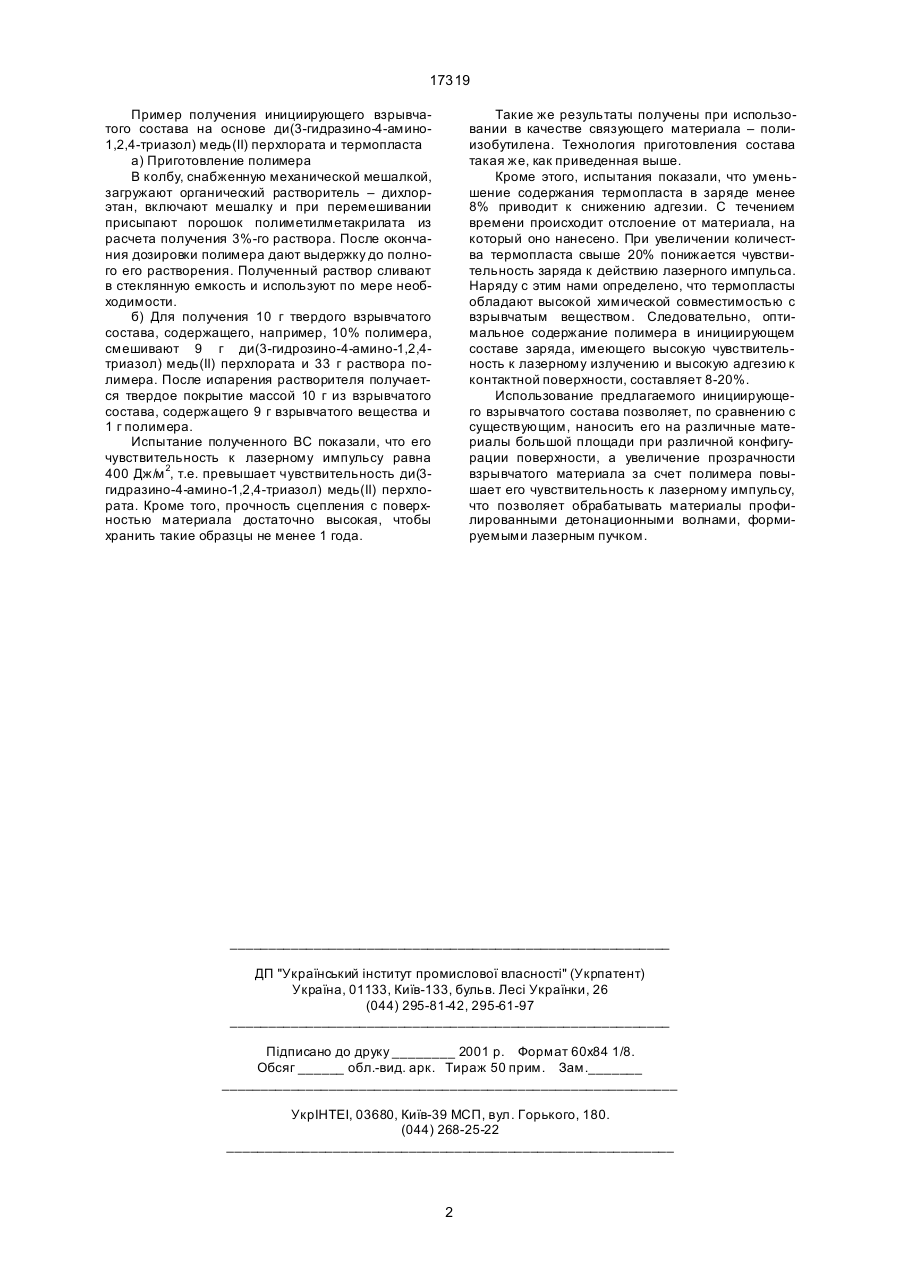

Инициирующий взрывчатый состав, чувствительный к низкоинтенсивному лазерному излучению, содержащий ди(3-гидразино-4-амино-1,2,4триазол) медь(II) перхлорат, отличающийся тем, что он дополнительно включает термопласт, прозрачный для лазерного излучения, при следующих соотношениях компонентов, вес.%: ди(3-гидразино-4-амино-1,2,4-триазол) медь(II) перхлорат 80-92 термопласт 20-8. (19) (21) 94053210 (22) 23.05.1994 (24) 17.09.2001 (46) 17.09.2001, Бюл. № 8, 2001 р. (72) Чернай Анатолій Володимирович, Соболев Валерій Вікторович, Коваленко Олексій Петрович, Ілюшин Михайло Олексійович, RU, Житнік Микола Євтіфієвич, Студинський Микола Михайлович, Петрова Надія Олександрівна, RU (73) ДЕРЖАВН А ГІРНИЧА АКАДЕМІЯ УКРАЇНИ, UA (56) Химия и технология инициирующих взрывчатых ве ществ / Л.М. Багал. – М.: Ма шиностроение, 1975. - С. 300 17319 Пример получения инициирующего взрывчатого состава на основе ди(3-гидразино-4-амино1,2,4-триазол) медь(II) перхлората и термопласта а) Приготовление полимера В колбу, снабженную механической мешалкой, загружают органический растворитель – дихлорэтан, включают мешалку и при перемешивании присыпают порошок полиметилметакрилата из расчета получения 3%-го раствора. После окончания дозировки полимера дают выдержку до полного его растворения. Полученный раствор сливают в стеклянную емкость и используют по мере необходимости. б) Для получения 10 г твердого взрывчатого состава, содержащего, например, 10% полимера, смешивают 9 г ди(3-гидрозино-4-амино-1,2,4триазол) медь(II) перхлората и 33 г раствора полимера. После испарения растворителя получается твердое покрытие массой 10 г из взрывчатого состава, содержащего 9 г взрывчатого вещества и 1 г полимера. Испытание полученного ВС показали, что его чувствительность к лазерному импульсу равна 400 Дж/м 2, т.е. превышает чувствительность ди(3гидразино-4-амино-1,2,4-триазол) медь(II) перхлората. Кроме того, прочность сцепления с поверхностью материала достаточно высокая, чтобы хранить такие образцы не менее 1 года. Такие же результаты получены при использовании в качестве связующего материала – полиизобутилена. Технология приготовления состава такая же, как приведенная выше. Кроме этого, испытания показали, что уменьшение содержания термопласта в заряде менее 8% приводит к снижению адгезии. С течением времени происходит отслоение от материала, на который оно нанесено. При увеличении количества термопласта свыше 20% понижается чувствительность заряда к действию лазерного импульса. Наряду с этим нами определено, что термопласты обладают высокой химической совместимостью с взрывчатым веществом. Следовательно, оптимальное содержание полимера в инициирующем составе заряда, имеющего высокую чувствительность к лазерному излучению и высокую адгезию к контактной поверхности, составляет 8-20%. Использование предлагаемого инициирующего взрывчатого состава позволяет, по сравнению с существующим, наносить его на различные материалы большой площади при различной конфигурации поверхности, а увеличение прозрачности взрывчатого материала за счет полимера повышает его чувствительность к лазерному импульсу, что позволяет обрабатывать материалы профилированными детонационными волнами, формируемыми лазерным пучком. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
