Сполука для очистки газів від фосфіну

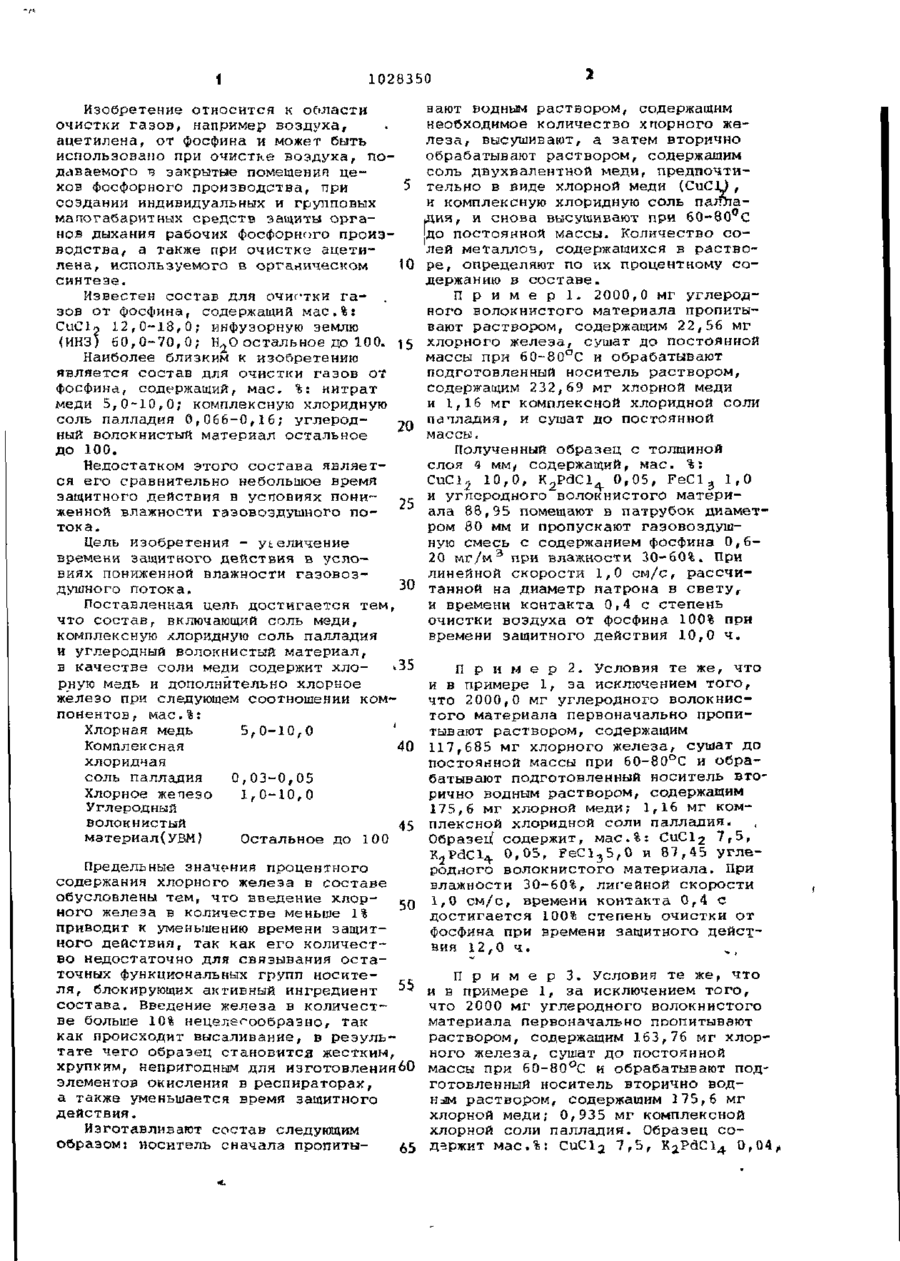

СОСТАВ ДЛЯ ОЧИСТКИ ГАЗОВ ОТ ФОСФИНА, включающий соль меди, комплексную хлоридную соль палладия и углеродный волокнистый материал, о т л и ч а ю щ и й с я тем, что, с целью увеличения времени защитного ' действия в условиях'пониженной влажностиг он в качестве соли меди содержит хлорную медь и дополнитель-' но хлорное железо при следующем соотношении компонентов, мае. %: Хлорная медь 5,0-10,0 Комплексная хлоридная соль палладия 0,03-0,05 Хлорное железо 1,0-10,0 Углеродный волокнистый Остальное материал (Л С § 00 со О і 1028350 Изобретение относится к области очистки газов, например воздуха, ацетилена, от фосфина и может быть использовано при очистке воздуха, подаваемого в закрытые помещения цехов фосфорного производства, при создании индивидуальных и групповых малогабаритных средств защиты органов дыхания рабочих фосфорного производства, а также при очистке ацетилена, используемого в органическом 10 синтезе. Известен состав для очистки газов от фосфина, содержащий мас.%: C u d * 12,0-18,0; инфузорную землю (ИНЗ) 60,0-70,0; Н^О остальное до 100. 15 Наиболее близким к изобретению является состав для очистки газов от фосфина,. содержащий, мае. %: нитрат меди 5,0-10,0; комплексную хлоридную соль палладия 0,066-0,16; углерод20 ный волокнистый материал остальное до 100. Недостатком этого состава является его сравнительно небольшое время защитного действия в условиях пониженной влажности газовоэдушного по- 25 тока. Цель изобретения - ytеличение времени защитного действия в условиях пониженной влажности газовоз30 душного потока. Поставленная цель достигается тем, что составt включающий соль меди, комплексную хлоридную соль палладия и углеродный волокнистый материал, в качестве соли меди содержит хло- * рнуго медь и дополнительно хлорное железо при следующем соотношении компонентов , мае.%: Хлорная медь 5,0-10,0 Комплексная 40 хлоридчая соль палладия 0,03-0,05 Хлорное жепезо 1,0-10,0 Углеродный волокнистый мзтериал(УВМ) Остальное до 100 вают водным раствором, содержащим необходимое количество хпорного железа, высушивают, а затем вторично обрабатывают раствором, содержащим соль двухвалентной меди, предпочтительно в виде хлорной меди (CuClJ , и комплексную хлоридную соль палладия, и снова высушивают при 60-80 С до постоянной массы. Количество со'лей металлов, содержащихся в растворе, определяют по их процентному содержанию в составе. П р и м е р 1. 2000,0 мг углеродного волокнистого материала пропитывают раствором, содержащим 22,56 мг хлорного железа, сушат до постоянной массы при 60~80°С и обрабатывают подготовленный носитель раствором, содержащим 232,69 мг хлорной меди и 1,16 мг комплексной хлоридной соли пачладия, и сушат до постоянной массы. Полученный образец с толщиной слоя ч мм/ содержащий, мае. %: СиС12 10,0, K 2 PdCl^ 0,05, F e C l 3 1,0 и углеродного волокнистого материала 88,95 помещают в патрубок диаметром 80 мм и пропускают гаэовоздушную смесь с содержанием фосфина 0,620 м г / м 3 при влажности 30-60%. При линейной скорости 1,0 см/с, рассчитанной на диаметр патрона в свету, и времени контакта 0,4 с степень очистки воздуха от фосфина 100% при времени защитного действия 10,0 ч. П р и м е р 2. Условия те же, что и в примере 1, за исключением того, что 2000,0 мг углеродного волокнистого материала первоначально пропитывают раствором, содержащим 117,685 мг хлорного железа, сушат до постоянной массы при 60-80°С и обрабатывают подготовленный носитель вторично водным раствором, содержащим 17 5,6 мг хлорной меди; 1,16 мг комплексной хлоридной соли палладия. Образец содержит, мас.%: С и С 1 2 7,5, К2Р
