Газовий пальник

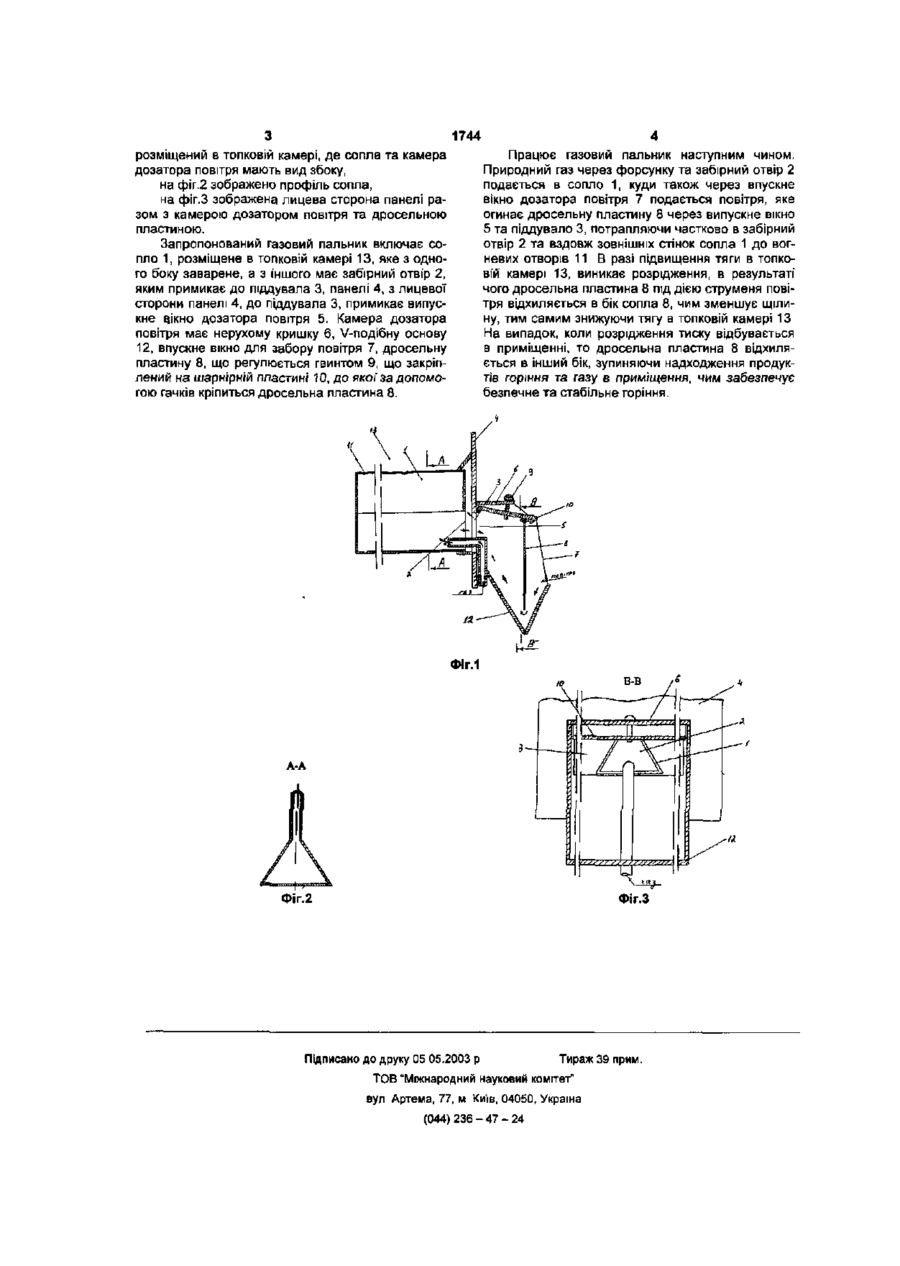

1. Газовий пальник, який містить ряд паралельно розміщених сопел з рядом вогневих отворів по довжині, закріплених перпендикулярно в панелі, форсунок, а також піддувало, розміщене на панелі, який відрізняється тим, що сопла виконані у вигляді труб з колбоподібним профілем 2. Газовий пальник за п.1, який відрізняється тим, що сопла та форсунки розміщені з тильного боку панелі та примикають до піддувала. 3. Газовий пальник за п 2, який відрізняється тим, що до піддувала навпроти сопел та форсунок з лицевої сторони панелі примикає камера дозатора повітря з дросельною рухомою пластиною з регулюючим гвинтом Корисна модель стосується конструкції газових пальників і може знайти широке використання для обладнання водогрійних апаратів та котлів малої потужності. Відомий пальник, описаний у паспорті П1.52.00.ПС ВАТ "Сумське машинобудівне науково-виробниче об'єднання Ім. М.В. Фрунзе" на "Горелочное устройство с автоматикой безопасности ГУАБ-25", м. Суми. Зазначений газовий пальник взятий за прототип як більш близький за сукупністю ознак до запропонованої корисної моделі. Газовий пальник включає ряд паралельних циліндричних сопел, вмонтованих в панель перпендикулярно, оснащених двома рядами вогневих отворів з тильної сторони панелі та дискамичнжекторами і форсунками, що з'єднані з головною лінією подання газу, - з лицевої сторони панелі Недоліком відомого пальника є великий коефіцієнт надлишку повітря, складність в регулюванні, неповне згорання газу через надмірне або мале затягування первинного повітря та прошмигування полум'я через вогневі отвори в середину циліндричних сопел В основу корисної моделі поставлене завдання створити такий газовий пальник, який працював би при різних тягах в топковій камері завжди ефективно без особливого регулювання, мав би розширений діапазон потужності та підвищений ККД, був би надійний та безпечний Для розв'язання поставленої задачі запропонований газовий пальник, як і відомий, включає ряд паралельно розміщених сопел з рядом вогневих отворів по довжині, закріплених перпендикулярно в панелі, форсунок, а також піддувала, розміщеного на панелі, але на відміну від відомого відрізняється тим, що сопла виконані у вигляді труб колбоподібним профілем, які разом з форсунками розміщені з тильного боку панелі та примикають до піддувала, до якого з лицевої' сторони панелі примикає камера дозатора повітря з дросельною рухомою пластиною з регулюючим гвинтом Будова сопла та камери дозатора повітря дає можливість збільшити площу вогневих отворів, що зумовить збільшення надходження первинного повітря до еталонного співвідношення з газом, також запобігти прошмигуванню полум'я в середину сопла за рахунок завуженої частини, де швидкість руху газової суміші більша за швидкість хімічної реакції' полум'я. Розміщення забірного отвору сопла для подачі газу та первинного повітря повністю в топковій камері зумовлює вирівнювання тиску біля забірного отвору та в топковій камері, чим зумовлює рівномірне горіння без відриву полум'я від вогневих отворів Камера дозатора повітря має регулюючий гвинт, який опускає або піднімає дросельну пластину, регулюючи таким чином тягу Дросельна пластина під натиском повітря сама регулює надходження повітря до труб пальника, відхиляючись вбік, чим зменшує щілину для повітря, коли тяга надмірна Таким чином, відрізнювальні ознаки запропонованого газового пальника разом з відомими ознаками забезпечують розв'язання поставленої задачі - забезпечення ефективної роботи газового пальника при різних тягах, розширення діапазону потужності, підвищення ККД, та його безпечна робота Суть корисної моделі пояснюється кресленнями на фіг 1 зображений газовий пальник в зборі, 1744 Працює газовий пальник наступним чином. Природний газ через форсунку та забірний отвір 2 подається в сопло 1, куди також через впускне вікно дозатора повітря 7 подається повітря, яке огинає дросельну пластину 8 через випускне вікно 5 та піддувало 3, потрапляючи частково в забірний отвір 2 та вздовж зовнішніх стінок сопла 1 до вогневих отворів 11 В разі підвищення тяги в топковій камері 13, виникає розрідження, в результаті чого дросельна пластина 8 під дією струменя повітря відхиляється в бік сопла 8, чим зменшує щілину, тим самим знижуючи тягу в топковій камері 13 На випадок, коли розрідження тиску відбувається в приміщенні, то дросельна пластина 8 відхиляється в Інший бік, зупиняючи надходження продуктів горіння та газу в приміщення, чим забезпечує безпечне та стабільне горіння. розміщений в топковій камері, де сопла та камера дозатора повітря мають вид збоку, на фіг.2 зображено профіль сопла, на фіг.З зображена лицева сторона панелі разом з камерою дозатором повітря та дросельною пластиною. Запропонований газовий пальник включає сопло 1, розміщене в топковій камері 13, яке з одного боку заварене, а з іншого має забірний отвір 2, яким примикає до піддувала 3, панелі 4, з лицевої сторони панелі 4, до піддувала 3, примикає випускне BJKHO дозатора повітря 5. Камера дозатора повітря має нерухому кришку 6, V-подібну основу 12, впускне вікно для забору повітря 7, дросельну пластину 8, що регулюється гвинтом 9, що закріплений на шарнірній пластині 10, до якої' за допомогою гачків кріпиться дросельна пластина 8. ФІГ.1 в-в A-A Фіг.З ФІГ.2 Підписано до друку 05 05.2003 p Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
