Газовий пальник

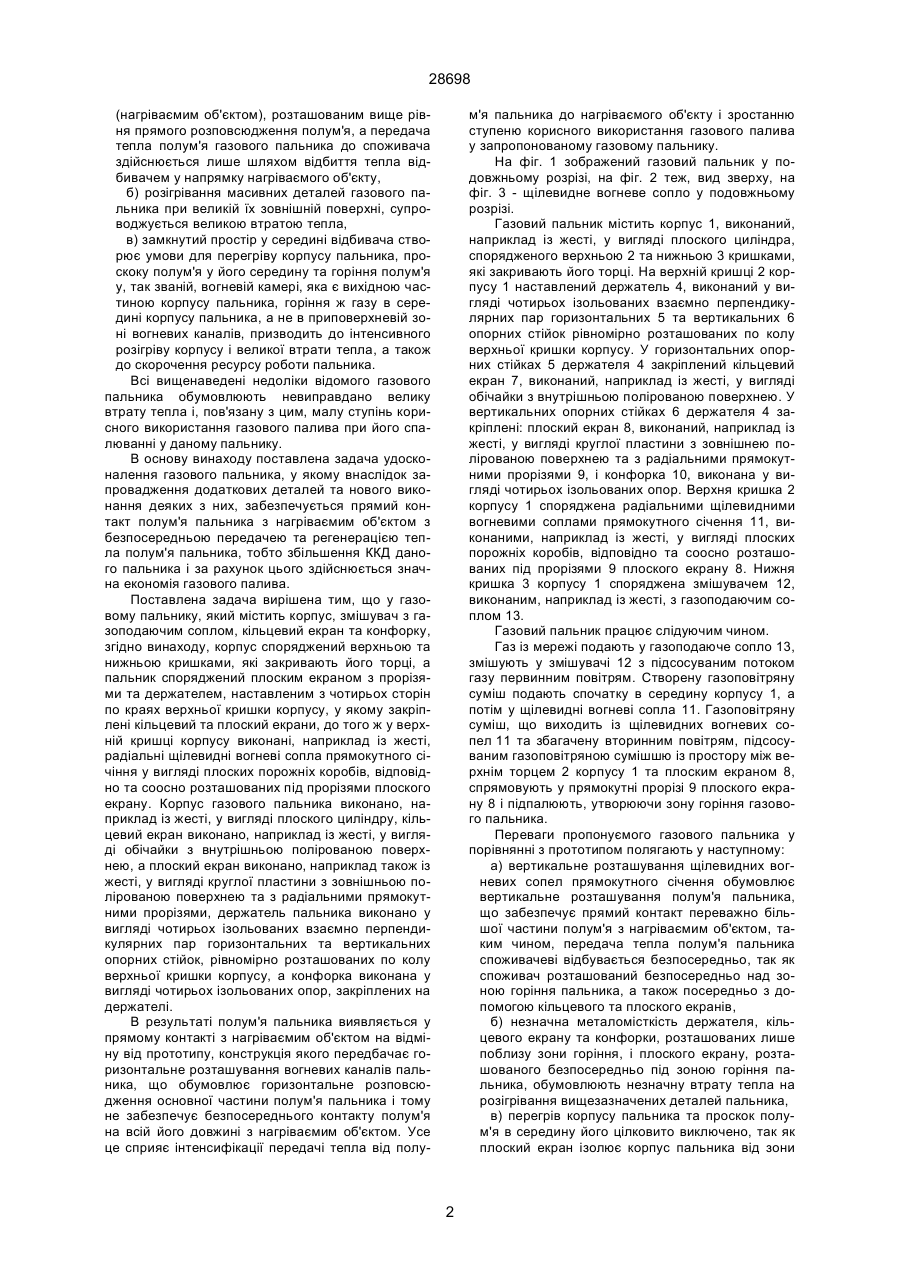

1. Газовий пальник, що містить корпус, змішувач з газоподаючим соплом, кільцевий екран та конфорку, відрізняється тим, що корпус споряджений верхньою та нижньою кришками закриваючими його торці, а пальник споряджений плоским екраном з прорізями та держателем, наставленим з чотирьох сторін по краях верхньої кришки корпусу, у якому закріплені кільцевий та плоский екрани, до того ж у верхній кришці корпусу виконані, наприклад із жесті, радіальні щільовидні вогняні сопла прямокутного січіння у вигляді плоских порожніх коробів, відповідно та соосно розташованих під прорізями плоского екрану. 28698 (нагріваємим об'єктом), розташованим вище рівня прямого розповсюдження полум'я, а передача тепла полум'я газового пальника до споживача здійснюється лише шляхом відбиття тепла відбивачем у напрямку нагріваємого об'єкту, б) розігрівання масивних деталей газового пальника при великій їх зовнішній поверхні, супроводжується великою втратою тепла, в) замкнутий простір у середині відбивача створює умови для перегріву корпусу пальника, проскоку полум'я у його середину та горіння полум'я у, так званій, вогневій камері, яка є вихідною частиною корпусу пальника, горіння ж газу в середині корпусу пальника, а не в приповерхневій зоні вогневих каналів, призводить до інтенсивного розігріву корпусу і великої втрати тепла, а також до скорочення ресурсу роботи пальника. Всі вищенаведені недоліки відомого газового пальника обумовлюють невиправдано велику втрату тепла і, пов'язану з цим, малу ступінь корисного використання газового палива при його спалюванні у даному пальнику. В основу винаходу поставлена задача удосконалення газового пальника, у якому внаслідок запровадження додаткових деталей та нового виконання деяких з них, забезпечується прямий контакт полум'я пальника з нагріваємим об'єктом з безпосередньою передачею та регенерацією тепла полум'я пальника, тобто збільшення ККД даного пальника і за рахунок цього здійснюється значна економія газового палива. Поставлена задача вирішена тим, що у газовому пальнику, який містить корпус, змішувач з газоподаючим соплом, кільцевий екран та конфорку, згідно винаходу, корпус споряджений верхньою та нижньою кришками, які закривають його торці, а пальник споряджений плоским екраном з прорізями та держателем, наставленим з чотирьох сторін по краях верхньої кришки корпусу, у якому закріплені кільцевий та плоский екрани, до того ж у верхній кришці корпусу виконані, наприклад із жесті, радіальні щілевидні вогневі сопла прямокутного січіння у вигляді плоских порожніх коробів, відповідно та соосно розташованих під прорізями плоского екрану. Корпус газового пальника виконано, наприклад із жесті, у вигляді плоского циліндру, кільцевий екран виконано, наприклад із жесті, у вигляді обічайки з внутрішньою полірованою поверхнею, а плоский екран виконано, наприклад також із жесті, у вигляді круглої пластини з зовнішньою полірованою поверхнею та з радіальними прямокутними прорізями, держатель пальника виконано у вигляді чотирьох ізольованих взаємно перпендикулярних пар горизонтальних та вертикальних опорних стійок, рівномірно розташованих по колу верхньої кришки корпусу, а конфорка виконана у вигляді чотирьох ізольованих опор, закріплених на держателі. В результаті полум'я пальника виявляється у прямому контакті з нагріваємим об'єктом на відміну від прототипу, конструкція якого передбачає горизонтальне розташування вогневих каналів пальника, що обумовлює горизонтальне розповсюдження основної частини полум'я пальника і тому не забезпечує безпосереднього контакту полум'я на всій його довжині з нагріваємим об'єктом. Усе це сприяє інтенсифікації передачі тепла від полу м'я пальника до нагріваємого об'єкту і зростанню ступеню корисного використання газового палива у запропонованому газовому пальнику. На фіг. 1 зображений газовий пальник у подовжньому розрізі, на фіг. 2 теж, вид зверху, на фіг. 3 - щілевидне вогневе сопло у подовжньому розрізі. Газовий пальник містить корпус 1, виконаний, наприклад із жесті, у вигляді плоского циліндра, спорядженого верхньою 2 та нижньою 3 кришками, які закривають його торці. На верхній кришці 2 корпусу 1 наставлений держатель 4, виконаний у вигляді чотирьох ізольованих взаємно перпендикулярних пар горизонтальних 5 та вертикальних 6 опорних стійок рівномірно розташованих по колу верхньої кришки корпусу. У горизонтальних опорних стійках 5 держателя 4 закріплений кільцевий екран 7, виконаний, наприклад із жесті, у вигляді обічайкиз внутрішньою полірованою поверхнею. У вертикальних опорних стійках 6 держателя 4 закріплені: плоский екран 8, виконаний, наприклад із жесті, у вигляді круглої пластини з зовнішнею полірованою поверхнею та з радіальними прямокутними прорізями 9, і конфорка 10, виконана у вигляді чотирьох ізольованих опор. Верхня кришка 2 корпусу 1 споряджена радіальними щілевидними вогневими соплами прямокутного січення 11, виконаними, наприклад із жесті, у вигляді плоских порожніх коробів, відповідно та соосно розташованих під прорізями 9 плоского екрану 8. Нижня кришка 3 корпусу 1 споряджена змішувачем 12, виконаним, наприклад із жесті, з газоподаючим соплом 13. Газовий пальник працює слідуючим чином. Газ із мережі подають у газоподаюче сопло 13, змішують у змішувачі 12 з підсосуваним потоком газу первинним повітрям. Створену газоповітряну суміш подають спочатку в середину корпусу 1, а потім у щілевидні вогневі сопла 11. Газоповітряну суміш, що виходить із щілевидних вогневих сопел 11 та збагачену вторинним повітрям, підсосуваним газоповітряною сумішшю із простору між верхнім торцем 2 корпусу 1 та плоским екраном 8, спрямовують у прямокутні прорізі 9 плоского екрану 8 і підпалюють, утворюючи зону горіння газового пальника. Переваги пропонуємого газового пальника у порівнянні з прототипом полягають у наступному: а) вертикальне розташування щілевидних вогневих сопел прямокутного січення обумовлює вертикальне розташування полум'я пальника, що забезпечує прямий контакт переважно більшої частини полум'я з нагріваємим об'єктом, таким чином, передача тепла полум'я пальника споживачеві відбувається безпосередньо, так як споживач розташований безпосередньо над зоною горіння пальника, а також посередньо з допомогою кільцевого та плоского екранів, б) незначна металомісткість держателя, кільцевого екрану та конфорки, розташованих лише поблизу зони горіння, і плоского екрану, розташованого безпосередньо під зоною горіння пальника, обумовлюють незначну втрату тепла на розігрівання вищезазначених деталей пальника, в) перегрів корпусу пальника та проскок полум'я в середину його цілковито виключено, так як плоский екран ізолює корпус пальника від зони 2 28698 горіння, котра знаходиться у приповерхневій зоні над радіальними прорізями плоского екрану, г) у прорізях плоского екрану формуються подовжні факели, котрі своїми найбільш розжареними кінцями ударяються об поверхню нагріваємого об'єкту, турбулізують приповехневий шар газоподібних продуктів спалення і, тим самим, інтенсифікують процес теплопередачі від полум'я до нагріваємого об'єкту, д) тепло продуктів спалення, не засвоєне нагріваємим об'єктом, використовується для нагрівання кільцевого та плоского екранів, конфорки і через держатель передається корпусу пальника, в середині якого підігрівається газоповітряна суміш, яка надходить у корпус, а також для підігрівання вторинного повітря, яке надходить у простір між корпусом пальника та плоским екраном все це забезпечує регенерацію тепла відходящих продуктів спалення. Перелічені переваги пропонуємого газового пальника збільшують ступінь корисного використання газового палива і підвищують тим самим ККД газового пальника. Фіг. 1 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
