Пристрій для установки трансформаторів на опорах ліній подовжного електропостачання і автоблокіровки

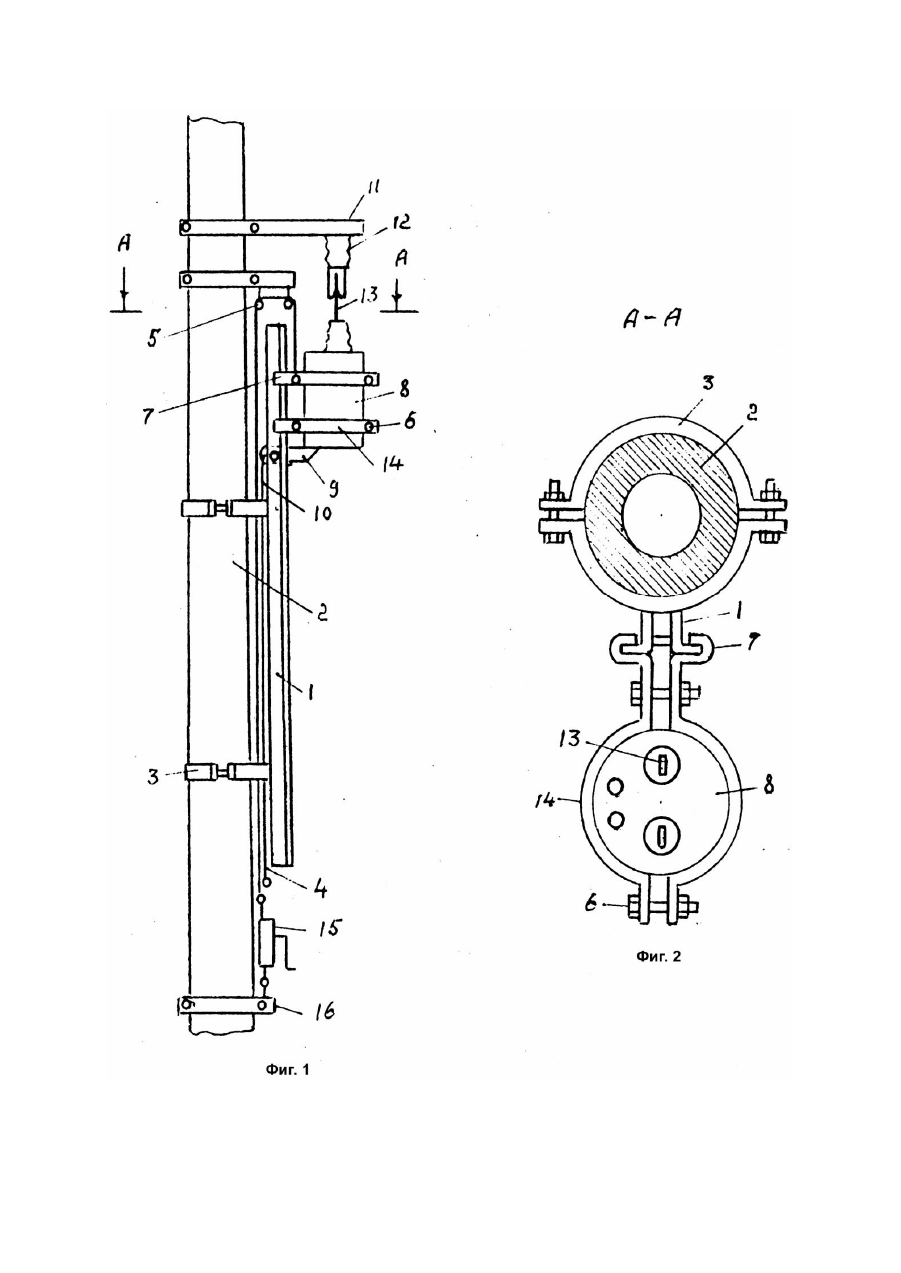

Изобретение относится к устройствам, применяемым для работ на линиях автоблокировки и продольного электроснабжения железных дорог, в частности для опускания и подъема трансформаторов силовых точек для ревизии, ремонта или замены. Известно устройство для установки трансформаторов на опорах линий продольного электроснабжения и автоблокировки, содержащее связанные с трансформатором элементы крепления в виде хомутов, охватывающие опоры, связь высоковольтного ввода трансформатора в виде контактных клемм и низковольтный спуск к клеммному ящику, выполненный изолированными проводами по опоре (Герман А.А., Калинин А.Л. Электроснабжение автоблокировки и электрической централизации. - М., 1974. - С.63, рис.45). Недостаток известного устройства определяется тем, что для ревизии, ремонта или замены трансформатора на силовой точке необходимо отключать и заземлять линию и подниматься на опору. В основу изобретения поставлена задача, усовершенствования устройства для установки трансформаторов на опорах линий продольного электроснабжения и автоблокировки, которое обеспечивает подъем и опускание трансформатора на силовой точке без снятия напряжения с линии и ее последующего заземления после отключения, и за счет этого упрощается обслуживание. Поставленная задача решается тем, что в устройстве для установки трансформаторов на опорах линий продольного электроснабжения и автоблокировки, содержащее связанные с трансформатором элементы крепления в виде хомутов, о хватывающие опоры и связь высоковольтного ввода трансформатора с линией, согласно изобретению, оно снабжено двумя спаренными направляющими, защелкой с пружиной, установленной на направляющих и приводом перемещения трансформатора вдоль направляющих, связанного с последними, при этом связь высоковольтного ввода трансформатора с линией выполнена разъемной в виде губок и ножей, причем привод перемещения трансформатора выполнен в виде ручной лебедки, закрепленной в нижней части опоры и связанной с дополнительными хомутами трансформатора через трос, перекинутый через ролики, закрепленные в верхней части опоры. Причинно-следственная связь между совокупностью существенных признаков и полученным техническим результатом заключается в том, что устройство снабжено двумя спаренными направляющими, защелкой с пружиной, установленной на направляющих, и приводом перемещения трансформатора вдоль направляющих, связанного с последним, при этом связь высоковольтного ввода трансформатора с линией выполнена разъемной в виде губок и ножей, причем привод перемещения трансформатора выполнен в виде ручной лебедки, Этим достигается технический результат - подъем и опускание трансформатора на силовой точке без снятия напряжения с линии и ее последующего заземления после отключения и за счет этого определяются потребительские свойства упрощается обслуживание. На фиг.1 показан общий вид устройства; на фиг.2 - вид свер ху (разрез по А - А фиг.1). Устройство содержит, две спаренные направляющие 1, закрепленные на опоре 2 элементом 3 крепления, натяжной трос 4 на роликах 5 закреплен за болт 6 верхних захватов 7 трансформатора 8. Подпружиненная защелка 9 перебрасывается тросиком 10. На траверсе 11 закреплены два изолятора с губками 12. На изоляторах трансформатора 6 закреплены ножи 13, Трансформатор 8 зажат элементами 14 крепления и держится за направляющие 1 двумя парами захватов 7 и болтами 6. В качестве привода перемещения трансформатора применена ручная лебедка 15 (например, известные блоки Бубновского). Элемент 16 в виде хомута крепится на опоре 2 и служит для навешивания переносной ручной лебедки 15. Устройство работает следующим образом. Работу производят без снятия напряжения с воздушной линии. Лебедку 15 закрепляют за элемент 6 крепления на опоре 2, а тросовым крюком лебедки 15 за натяжной трос 4. Подтянув лебедкой трос 4, поднимают трансформатор 8, освобождая защелку 9, которая утапливается тросом 10, и трансформатор 8 опускают на землю лебедкой 15. При подъеме захватами 7 защелка 9 перебрасывается сама. Ножи 13 входят в губки 12. Защелка 9 становится горизонтально и на нее опускается трансформатор 8, причем губки и ножи не выходят из контакта. Низковольтный спуск к клеммному ящику выполняют гибким кабелем в резиновой изоляции установленного сечения. При замене трансформатора 8 новым, гайки элементов 14 крепления и захватов 7 отвинчивают, трансформатор освобождают и вставляют новый. После окончания ремонтных работ, для предотвращения доступа к силовой точке посторонних лиц, лебедку 15 снимают и вместо нее устанавливают навесной замок (не показан).
