Автономна установка для опалення і гарячого водопостачання

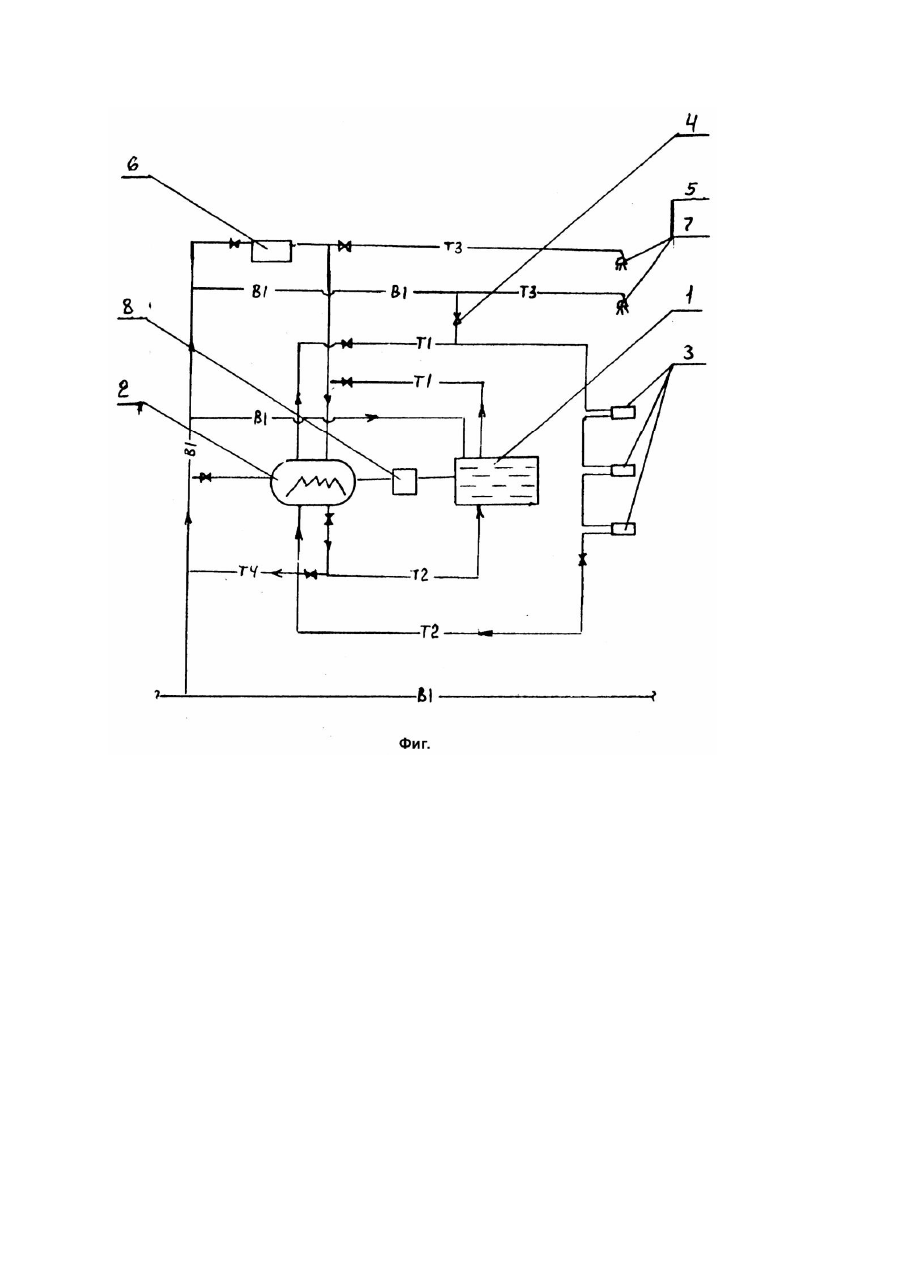

Изобретение относится к области теплотехники, а именно к системам тепло- и водоснабжения, и может быть использовано для приготовления теплоносителя и горячей воды, для отопления и горячего водоснабжения отдельных объектов, зданий или группы зданий в зимнее и летнее время. Известна установка для отопления и горячего водоснабжения, преимущественно для животноводческих ферм (А.с. СССР №581357), содержащая бак - аккумулятор, фреоновый насос для преобразования естественного тепла, источником которого является навозохранилище. Недостатком этой установки является ограниченность возможно ее применения, связанная с выбором источника тепла. Известна установка (А.с. СССР №536367 прототип) для теплои водоснабжения отдельных или групп зданий, использующая тепло геотермальных вод, содержащая тепловой насос, системы отопления, горячего и технического водоснабжения в зимний и летний период. Однако и эта установка имеет недостаток, заключающийся в зависимости работы установки от наличия и места нахождения источника геотермальных вод, что ограничивает возможность подключения установки для обслуживания зданий, находящихся далеко от источника. В основу настоящего изобретения положена задача создания автономной установки для отопления и горячего водоснабжения в которой за счет включения в установку в качестве источников тепла устройств позволяющих получить исходное тепло в самой установке, обеспечилась бы возможность подключения ею к объекту, независимо от его места нахождения. Это достигается тем, что предлагаемая автономная установка для отопления и горячего водоснабжения, содержащая тепловой насос, системы отопления и горячего водоснабжения в зимний и летний периоды, снабжена безпламенным котлом аккумулятором, подключенным с образованием замкнутого контура к тепловому насосу, который подключен в систему отопления и через перемычку в систему горячего водоснабжения в зимний период, и солнечным водонагревателем для системы горячего водоснабжения в летний период, состоящий из двух потоков, один из которых подключен к солнечному водонагревателю, а другой - к тепловому насосу, подключенному с образованием теплового контура к солнечному водонагревателю. В отличие от прототипа, в котором в качестве источника тепла используют геотермальные воды, что исключает возможность подключения установки для обслуживания отдаленных от источника объектов, согласно изобретения в качестве источника тепла в установку подключают по выше указанной схеме безпламенный котел-аккумулятор в зимний период и солнечный водонагреватель летом, когда солнце не в дефиците, что дает возможность получения исходного тепла в самой установке без влияния внешних факторов (котельные, теплосети центрального отопления и т.д., наличие и местонахождение дефицитных естественных источников и т.п.) это обуславливает возможность автономного подключения установки к любому зданию или группы зданий, независимо от их местонахождения. На чертеже (фиг.) показана принципиальная схема работы установки для отопления и горячего водоснабжения. Установка состоит из безпламенного котла аккумулятора 1, подключенного к тепловому насосу 2, который подключен в систему отопления 3 и через перемычку 4 в систему горячего водоснабжения 5. К тепловому насосу 2 подключен солнечный водонагреватель 6, включенный в систему горячего водоснабжения, состоящей из двух потоков 7 и 5. Поток 7 подключен непосредственно к солнечному водонагревателю 6, а поток 5 - через тепловой насос 2. Все элементы установки подключены к системе управления 8. Установка монтируется в подвале здания или на первом этаже в отдельной комнате. Установка работает следующим образом. В безпламенный котел - аккумулятор 1 подают первоначально холодную воду где нагревают до температуры 40 - 50°C. Подогретая вода поступает в тепловой котел 2, в котором происходит съем тепла, его аккумулирование и подогрев проточной воды поступающей в тепловой насос 2, до температуры 80 - 95°C (теплоноситель). Охлажденная после съема тепла вода котел поступает обратно в безпламенный -аккумулятор 1 для подогрева и последующей подачи в тепловой насос 2, образуя замкнутый тепловой контур. Полученный теплоноситель поступает в систему отопления 3 здания. Обратная вода от системы отопления 3 здания с пониженной температурой до 60 - 70°C поступает в тепловой насос 2 для подогрева ее до температуры 80 95°C за счет температуры подогретой воды от котла - аккумулятора 1. Регулируемая перемычкой 4 часть теплоносителя от теплового насоса 2 поступает в систему горячего водоснабжения 5 в зимний период, где смешивается с холодной водой и используется для хозяйственных нужд и в душевы х. В летний период, когда отключают систему отопления 3 и безпламенный котел -аккумулятор 1, включают другой источник тепла - солнечный водонагреватель 6, в который подают холодную проточную воду нагревают до температуры 50 - 60°C и подают в систему горячего водоснабжения (7, 5) в летнее время т.е. одну часть подогретой воды с температурой 50 60°C подают на душевые 7, а другую пропускают через тепловой насос 2 для нагрева и подачи горячей воды на хозяйственные нужды 5. Охлажденную воду снова подают в солнечный водонагреватель 6, образуя замкнутый контур. Весь процесс контролируется системой управления 8. Установка работает независимо от внешних сетей теплоснабжения и горячего водоснабжения, может обслуживать автономно различные объекты, что определяет ее широкое применение преимущественно в южных регионах.
