Спосіб зменшення спотворень у гучномовці
Формула / Реферат
Спосіб зменшення спотворень у гучномовці, що містить магніти, зазор, звукову котушку, дифузор з удосконаленнями, який відрізняється тим, що для вирівнювання його частотної характеристики, при одночасному зниженні нелінійних перекручувань, він охоплюється негативним зворотним зв’язком через додаткову котушку індуктивності.
Текст

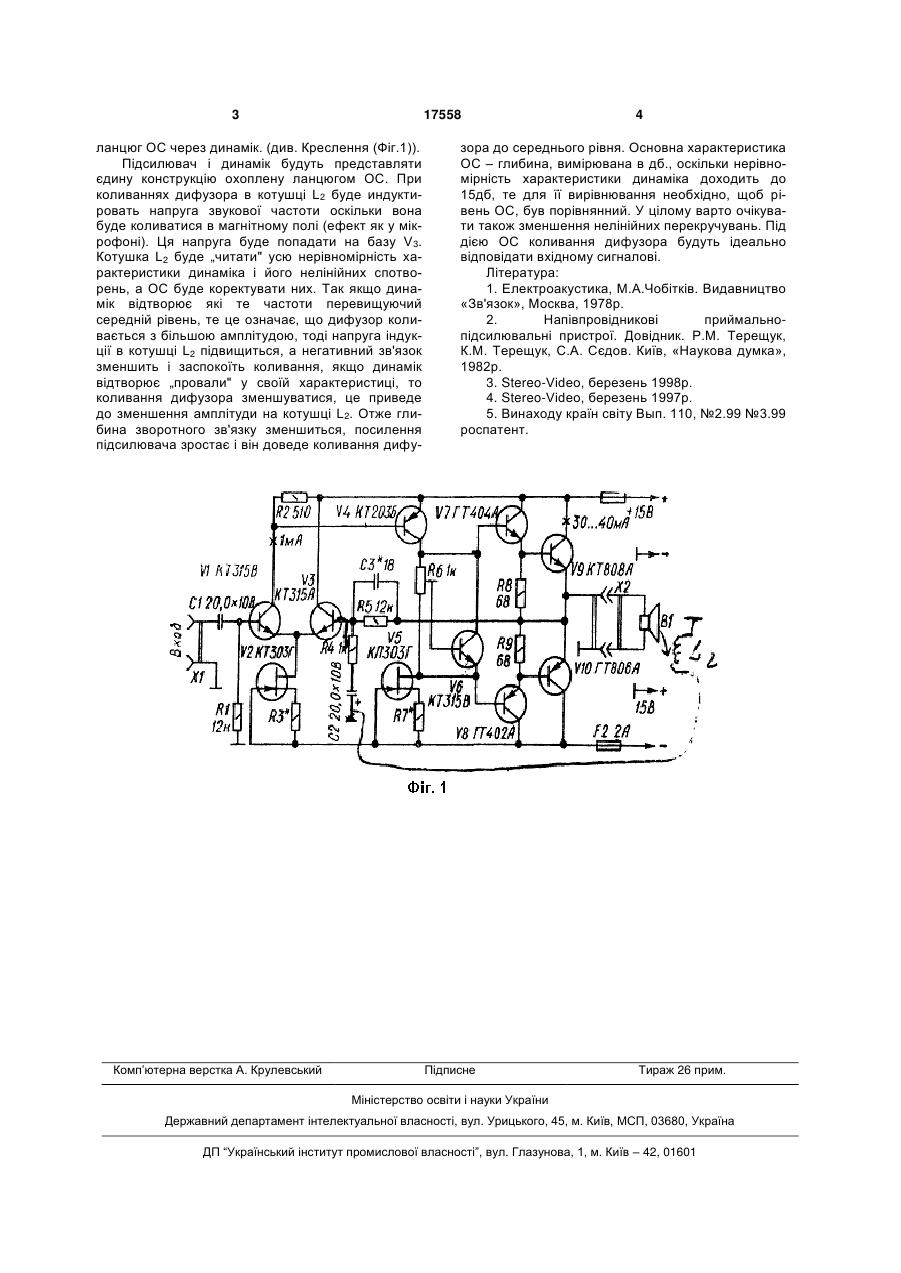

Спосіб зменшення перекручувань у гучномов 3 17558 ланцюг ОС через динамік. (див. Креслення (Фіг.1)). Підсилювач і динамік будуть представляти єдину конструкцію охоплену ланцюгом ОС. При коливаннях дифузора в котушці L2 буде индуктировать напруга звукової частоти оскільки вона буде коливатися в магнітному полі (ефект як у мікрофоні). Ця напруга буде попадати на базу V3. Котушка L2 буде „читати" усю нерівномірність характеристики динаміка і його нелінійних спотворень, а ОС буде коректувати них. Так якщо динамік відтворює які те частоти перевищуючий середній рівень, те це означає, що дифузор коливається з більшою амплітудою, тоді напруга індукції в котушці L2 підвищиться, а негативний зв'язок зменшить і заспокоїть коливання, якщо динамік відтворює „провали" у своїй характеристиці, то коливання дифузора зменшуватися, це приведе до зменшення амплітуди на котушці L2. Отже глибина зворотного зв'язку зменшиться, посилення підсилювача зростає і він доведе коливання дифу Комп’ютерна верстка А. Крулевський 4 зора до середнього рівня. Основна характеристика ОС – глибина, вимірювана в дб., оскільки нерівномірність характеристики динаміка доходить до 15дб, те для її вирівнювання необхідно, щоб рівень ОС, був порівнянний. У цілому варто очікувати також зменшення нелінійних перекручувань. Під дією ОС коливання дифузора будуть ідеально відповідати вхідному сигналові. Література: 1. Електроакустика, М.А.Чобітків. Видавництво «Зв'язок», Москва, 1978р. 2. Напівпровідникові приймальнопідсилювальні пристрої. Довідник. P.M. Терещук, К.М. Терещук, С.А. Сєдов. Київ, «Наукова думка», 1982р. 3. Stereo-Video, березень 1998р. 4. Stereo-Video, березень 1997р. 5. Винаходу країн світу Вып. 110, №2.99 №3.99 роспатент. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for reducing distortions in a loudspeaker
Назва патенту російськоюСпособ уменьшения искажений в громкоговорителе
МПК / Мітки
МПК: H04R 9/00
Мітки: спосіб, зменшення, спотворень, гучномовці
