Спосіб контролю величини графічних спотворень друкарських елементів штампа для гарячого тиснення

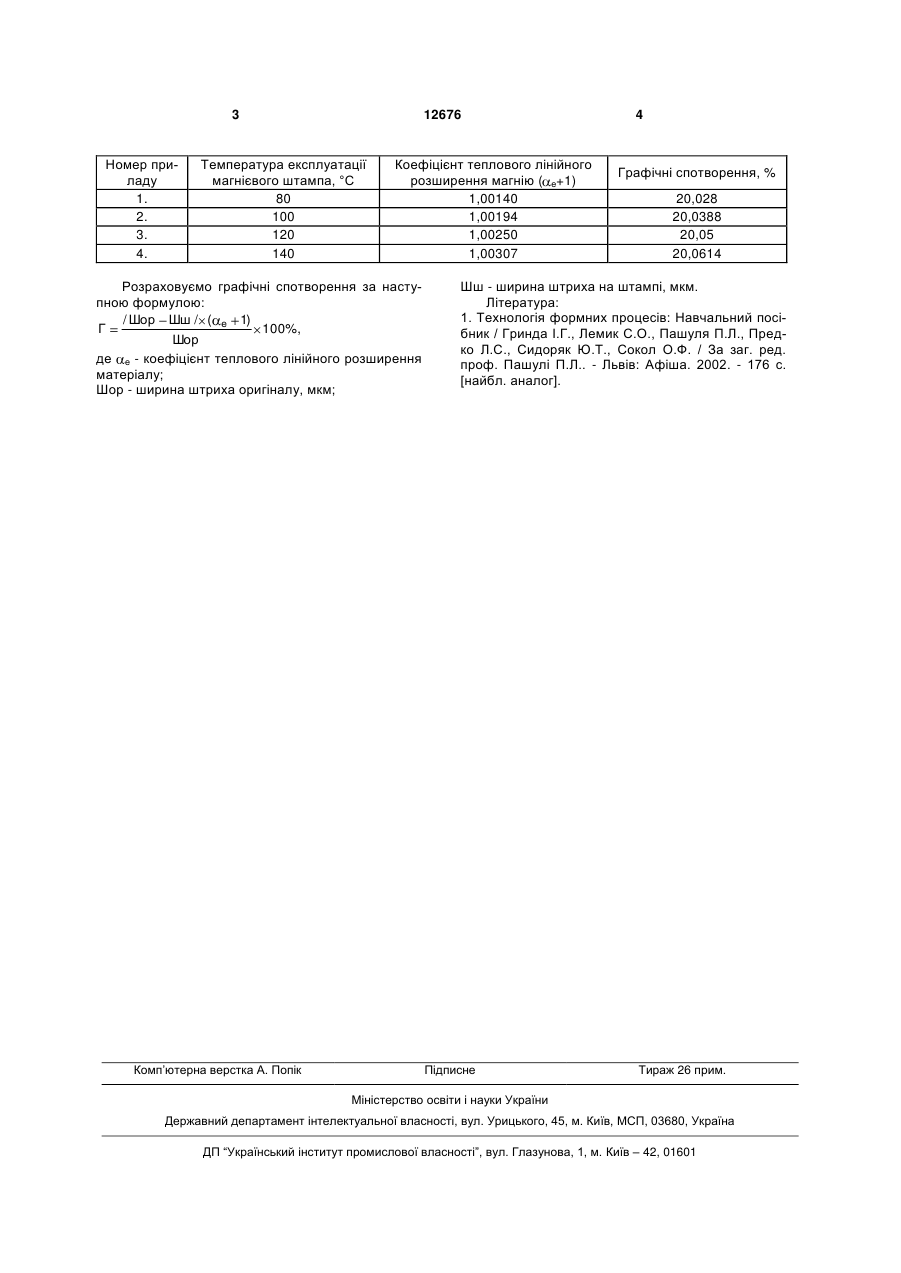

Спосіб контролю величини графічних спотворень друкарських елементів штампа для гарячого тиснення, що полягає у вимірюванні при кімнатній температурі ширини штриха на оригіналі і штриха на штампі, який відрізняється тим, що за допомогою дилатометра вимірюють коефіцієнт теплового лінійного розширення матеріалу у діапазоні температури експлуатації і визначають графічні спотворення друкарських елементів штампа для гарячого тиснення за формулою: / Шор Шш / (1 е ) Г 100% Шор , Корисна модель відноситься до способів контролю репродукційно-графічних показників якості готового штампа. Відомий спосіб визначення графічних спотворень друкарських елементів штампів, виготовлених з різних видів матеріалів (мідь, латунь, алюміній, сплави, фотополімер, силіконова гума та інші) за різними технологіями, полягає у тому, що визначають розмір друкарського елемента на оригіналі і на готовому штампі і за відомою формулою: / шор Шш / Г 100%, Шор де Шор - ширина штриха оригіналу, мкм; Шш - ширина штриха на штампі, мкм. визначають величину графічних спотворень при кімнатній температурі [1]. Недоліком цього способу є неврахування у формулі умов експлуатації штампа при підвищених температурах. В основу корисної моделі поставлено завдання розробити спосіб контролю визначення величини графічних спотворень друкарських елементів штампів для гарячого тиснення шляхом визначення коефіцієнта теплового лінійного розширення матеріалу. Поставлене завдання створення способу визначення графічних спотворень штампів для гарячого тиснення полягає у тому, що вимірюються при кімнатній температурі ширини штриха на оригіналі і штриха на штампі і вирішується тим, що за допомогою дилатометра вимірюється у діапазоні температури експлуатації штампа коефіцієнт теплового лінійного розширення матеріалу з якого виготовляється штамп для гарячого тиснення і за допомогою формули / Шор Шш / ( е 1) визначаються Г 100% Шор графічні спотворення. Приклад. Штамп виготовлений з магнієвого сплаву. Визначаємо ширину штриха на оригіналі 100мкм і ширину штриха на штампі - 80мкм. Потім визначаємо коефіцієнт теплового лінійного розширення матеріалу. (19) UA (11) 12676 (13) U де Шор - ширина штриха на оригіналі, мм; Шш - ширина штриха на штампі; е - коефіцієнт теплового лінійного розширення металу. 3 Номер приладу 1. 2. 3. 4. 12676 Температура експлуатації магнієвого штампа, °С 80 100 120 140 Коефіцієнт теплового лінійного розширення магнію ( е+1) 1,00140 1,00194 1,00250 1,00307 Розраховуємо графічні спотворення за наступною формулою: / Шор Шш / ( е 1) Г 100%, Шор де е - коефіцієнт теплового лінійного розширення матеріалу; Шор - ширина штриха оригіналу, мкм; Комп’ютерна верстка А. Попік 4 Графічні спотворення, % 20,028 20,0388 20,05 20,0614 Шш - ширина штриха на штампі, мкм. Література: 1. Технологія формних процесів: Навчальний посібник / Гринда І.Г., Лемик С.О., Пашуля П.Л., Предко Л.С., Сидоряк Ю.Т., Сокол О.Ф. / За заг. ред. проф. Пашулі П.Л.. - Львів: Афіша. 2002. - 176 с. [найбл. аналог]. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
