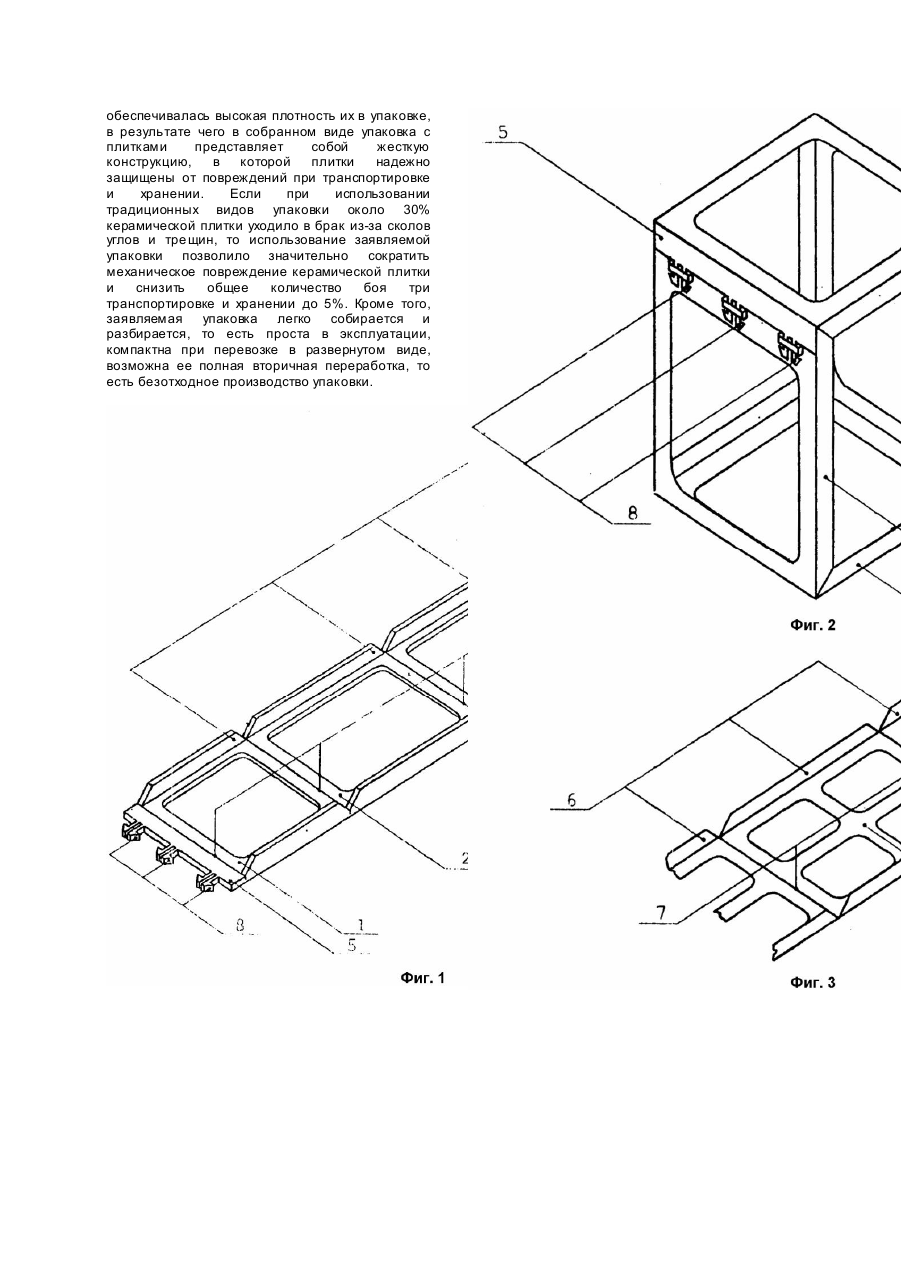

Изобретение относится к многооборотной таре и может быть использовано для упаковки, транспортировки и хранения хрупких изделий, преимущественно упрощенной формы. Известна сборно-разборная тара, в которой роль фиксатора стенок выполняет шнур с крючками, который пропускается через отверстия в боковых стенках и фиксируется в пазах, выполненных в крышке (А.с. СССР 1108051, кл. B65D85/00, 1982). Тара отличается надежностью в эксплуатации, упрощением и усовершенствованием конструкции. Однако наличие шарниров при соединении стенок и крышки, необходимость их удержания при пропуске через отверстия и закреплении шнурафиксатора усложняет процесс сборки тары, кроме того, данная конструкция не может обеспечить высокую плотность упаковки, особенно при транспортировке хрупких изделий, и обладает высокой материалоемкостью. Наиболее близкой к заявляемой конструкции по технической сущности и достигаемому результату является упаковка, содержащая пару одинаковых по форме и размерам рамных элементов, отлитых из жесткой пластмассы. Рамные элементы содержат плоский прямоугольный участок, состоящий из четырех деталей, соединенных в четырех угла х. Каждый рамный элемент имеет четыре L-образных выступающих участка, один конец которого соединен с прямоугольным участком в зоне соответствующего угла. Выступающий участок расположен перпендикулярно длине рамного элемента. Заодно с выступающим участком в зоне его вершины выполнен усиливающий прилив. Свободные концы указанных участков соединяются с помощью крепежных элементов (Патент США №4905822, кл. B65D25/00, 1989). Данная конструкция обладает достаточной прочностью, малой материалоемкостью, надежностью при транспортировке. Однако наличие на выступающих L-образных участках усиливающи х приливов для крепежных элементов препятствует полному использованию внутреннего объема упаковываемыми изделиями, т.е. не обеспечивается плотность упаковки, что приводит к разрушению хрупких изделий в результате динамических и статических нагрузок, возникающих при транспортировке и хранении. Жесткость конструкции упаковки приводит к неэффективному использованию пространства при транспортировке пустой упаковки. Наличие в конструкции отдельных составных элементов требует дополнительных технологических затрат на сборку конструкции. Таким образом, известная упаковка не обеспечивает сохранность при транспортировке и хранении хрупких изделий, некомпактна при перевозке в разобранном виде. Задачей изобретения является повышение надежности при транспортировке и хранении хр упких изделий, упрощение конструкции, повышение компактности упаковки при перевозке ее в разобранном виде. Поставленная задача достигается тем, что выполнение упаковки из четырех прямоугольных рам и клапана, представляющих собой цельное, изготовленное литьем пластмассовое изделие, выполненное в виде развертки, у которой торцевые поверхности рам в виде угловых элементов отлиты под углом 90°, и соединение указанных рам между собой гибкой перемычкой в виде утоненной линии сгиба позволяет обеспечить легкость и быстроту сборки и разборки упаковки, высокую плотность упаковываемых изделий, то есть жесткость упаковки в целом, что способствует со хранности хрупких изделий при транспортировке и хранении, упрощает конструкцию упаковки, делает ее компактной в незапакованном виде. На фиг.1 представлен общий вид упаковки в развернутом виде, в аксонометрии; на фиг.2 общий вид упаковки в собранном виде, в аксонометрии; на фиг.3 - одна из рам упаковки с усиливающим элементом, в аксонометрии. Упаковка состоит из четырех прямоугольных рам 1, 2, 3, 4 и клапана 5, представляющих собой цельное, изготовленное литьем пластмассовое изделие, выполненное в виде развертки. Торцевые поверхности рам в виде угловы х элементов 6 отлиты под углом 90°. Рамы 1, 2, 3, 4 соединены между собой гибкой перемычкой в виде утоненной линии сгиба 7. На клапане 5 расположены фиксаторы 8 крепежных элементов, при этом клапан 5 через гибкую перемычку в виде утоненной линии сгиба 7 связан со стороной прямоугольной рамы 1, несоединенной с рамой 2. Ответная часть 9 крепежных элементов расположена на стороне рамы 4, несоединенной с рамой 3. Возможный вариант выполнения упаковки предусматривает у каждой из рам 1, 2, 3, 4 наличие крестообразного, цельнолитого с рамой усиливающего элемента 10, который соединяет середины противоположных сторон рам 1, 2, 3, 4. Упаковка используется следующим образом. Упаковываемые изделия укладываются на раму 3, противоположную раме 1, соединенной с клапаном 5. Рамы 4 и 2 устанавливаются по линиям сгиба 7 в вертикальное положение, а рама 1 с клапаном 5 при этом занимает положение, параллельное раме 3. Фиксаторы 8 крепежных элементов, расположенные на клапане 5 взаимодействуют с ответной частью 9 крепежных элементов. При этом угло вые элементы 6 закрывают углы и торцы упаковываемых изделий. В результате, в собранном виде упаковка с упаковываемыми изделиями представляет собой жесткую конструкцию, в которой упакованные изделия надежно защищены от повреждений в результате динамических и статических нагрузок при транспортировке и хранении. Для проверки надежности упаковки в эксплуатации в качестве экспериментального образца использовалась упаковка из эластичного материала, например полиэтилена, полученная литьем под давлением в разъемную пресс-форму при помощи шнекового шприц-пресса с последующим извлечением готового изделия. Рамы упаковки были соединены между собой линией сгиба, толщина которой составляла 40% от исходной толщины рам (1,5мм) и угловы х элементов на торцевых поверхностях рам. Ширина угловы х элементов составляла 15мм. В качестве фиксаторов крепежных элементов использовался двузубый гарпун, а в качестве ответной части - приемная петля. Толщина усиливающего, крестообразного элемента равна толщине рамы. При использовании экспериментального образца для упаковки керамических плиток обеспечивалась высокая плотность их в упаковке, в результате чего в собранном виде упаковка с плитками представляет собой жесткую конструкцию, в которой плитки надежно защищены от повреждений при транспортировке и хранении. Если при использовании традиционных видов упаковки около 30% керамической плитки уходило в брак из-за сколов углов и тре щин, то использование заявляемой упаковки позволило значительно сократить механическое повреждение керамической плитки и снизить общее количество боя три транспортировке и хранении до 5%. Кроме того, заявляемая упаковка легко собирается и разбирается, то есть проста в эксплуатации, компактна при перевозке в развернутом виде, возможна ее полная вторичная переработка, то есть безотходное производство упаковки.
