Упаковка

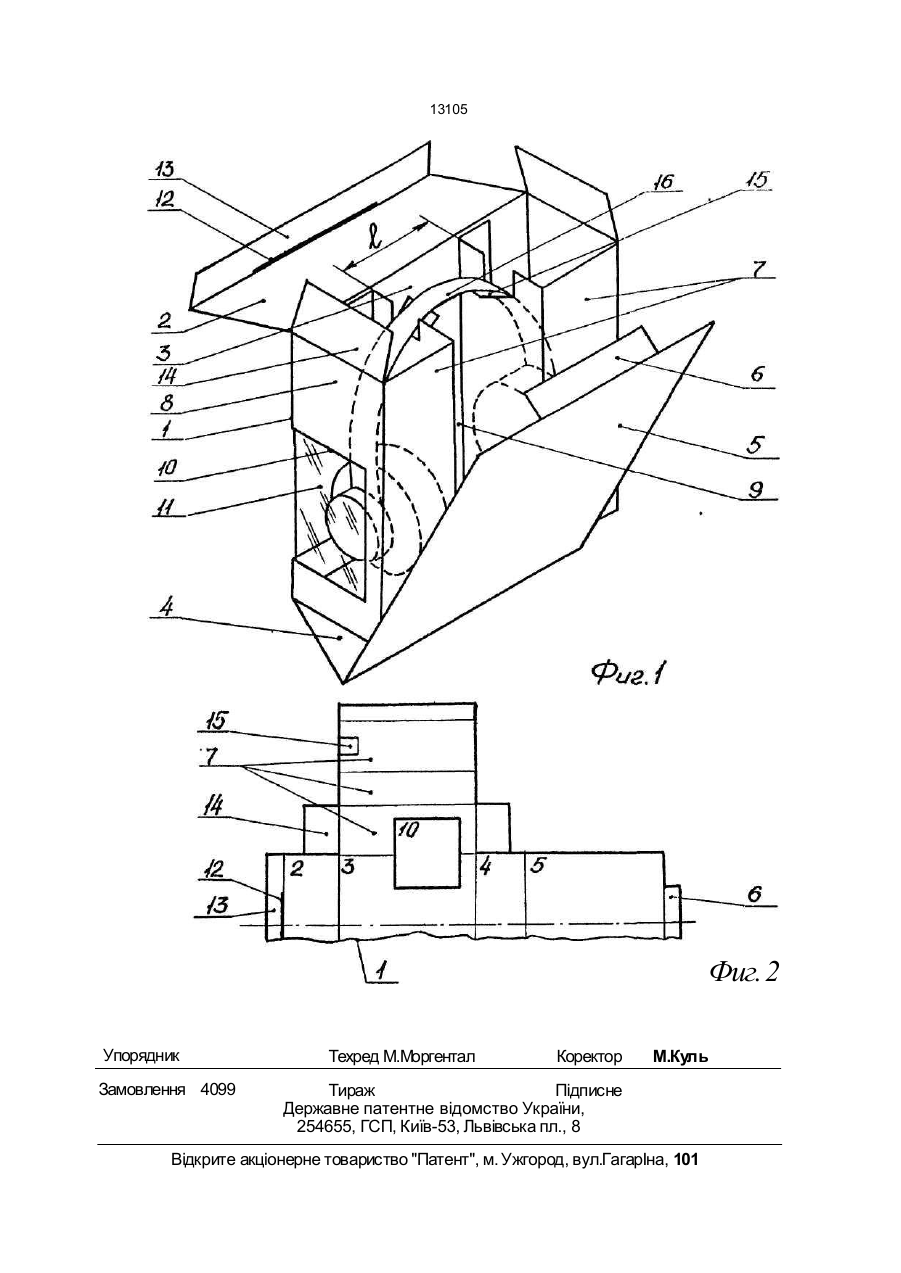

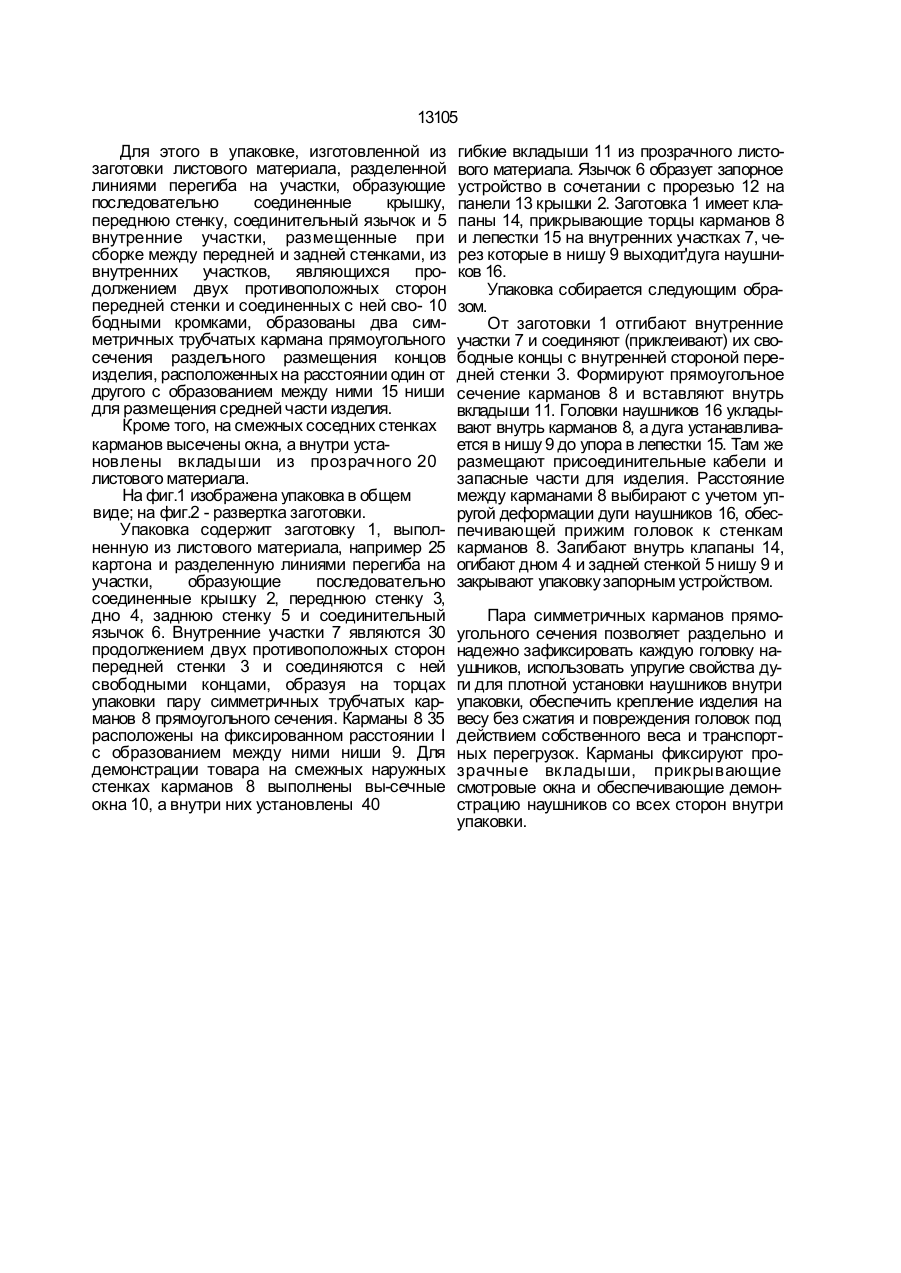

1. Упаковка, изготовленная из заготовки листового материала, разделенной линиями перегиба на участки, образующие последо вательно соединенные крышку, переднюю Изобретение относится к потребительской таре для промышленных изделий, например, наушников. Известна демонстрационная картонная коробка для товаров, выполненная из цельной заготовки с закрытыми торцами и смотровым окном на двух смежных боковых стенках [1]. Коробка не имеет приспособлений для фиксации изделий сложной формы внутри тары. Наиболее близким к изобретению по технической сущности является двойной контейнер, выполненный из цельной листовой заготовки, разделенной линиями перегиба на участки, образующие последовательно соединенные крышку, переднюю стенку, дно, заднюю стенку, соединительный язычок и внутренние участки, размещенные при сборке между передней и задней стенками, о т л и ч а ю щ а я с я тем, что из внутренних участков, являющихся продолжением двух противоположных сторон передней стенки и соединенных с ней свободными кромками, образованы два симметричных трубчатых кармана прямоугольного сечения для раздельного размещения концов изделия, расположенных на расстоянии один от другого с образованием между ними ниши для размещения средней части изделия. 2. Упаковка по п.1,о т л и ч а ю щ а я с я тем, что на смежных соседних стенках карманов высечены окна, а внутри установлены вкладыши из прозрачного листового материала. стенку, дно, заднюю стенку и соединительный язычок, и внутренние участки, образующие при сборке между передней и задней стенками контейнер для мелких предметов [2]. Недостатком двойного контейнера является отсутствие фиксирующих элементов для раздельного размещения частей изделия с трансформирующейся сложной формой, например, наушников, что затрудняет приспособить контейнер для упаковки дугообразных изделий и не обеспечивает сохранность товара при транспортировке и хранении. Целью изобретения является расширение функциональных возможностей и повышение сохранности изделий, С > со о ел О 13105 Для этого в упаковке, изготовленной из заготовки листового материала, разделенной линиями перегиба на участки, образующие последовательно соединенные крышку, переднюю стенку, соединительный язычок и 5 внутренние участки, размещенные при сборке между передней и задней стенками, из внутренних участков, являющихся продолжением двух противоположных сторон передней стенки и соединенных с ней сво- 10 бодными кромками, образованы два симметричных трубчатых кармана прямоугольного сечения раздельного размещения концов изделия, расположенных на расстоянии один от другого с образованием между ними 15 ниши для размещения средней части изделия. Кроме того, на смежных соседних стенках карманов высечены окна, а внутри установлены вкладыши из прозрачного 20 листового материала. На фиг.1 изображена упаковка в общем виде; на фиг.2 - развертка заготовки. Упаковка содержит заготовку 1, выполненную из листового материала, например 25 картона и разделенную линиями перегиба на участки, образующие последовательно соединенные крышку 2, переднюю стенку 3, дно 4, заднюю стенку 5 и соединительный язычок 6. Внутренние участки 7 являются 30 продолжением двух противоположных сторон передней стенки 3 и соединяются с ней свободными концами, образуя на торцах упаковки пару симметричных трубчатых карманов 8 прямоугольного сечения. Карманы 8 35 расположены на фиксированном расстоянии I с образованием между ними ниши 9. Для демонстрации товара на смежных наружных стенках карманов 8 выполнены вы-сечные окна 10, а внутри них установлены 40 гибкие вкладыши 11 из прозрачного листового материала. Язычок 6 образует запорное устройство в сочетании с прорезью 12 на панели 13 крышки 2. Заготовка 1 имеет клапаны 14, прикрывающие торцы карманов 8 и лепестки 15 на внутренних участках 7, через которые в нишу 9 выходит'дуга наушников 16. Упаковка собирается следующим образом. От заготовки 1 отгибают внутренние участки 7 и соединяют (приклеивают) их свободные концы с внутренней стороной передней стенки 3. Формируют прямоугольное сечение карманов 8 и вставляют внутрь вкладыши 11. Головки наушников 16 укладывают внутрь карманов 8, а дуга устанавливается в нишу 9 до упора в лепестки 15. Там же размещают присоединительные кабели и запасные части для изделия. Расстояние между карманами 8 выбирают с учетом упругой деформации дуги наушников 16, обеспечивающей прижим головок к стенкам карманов 8. Загибают внутрь клапаны 14, огибают дном 4 и задней стенкой 5 нишу 9 и закрывают упаковку запорным устройством. Пара симметричных карманов прямоугольного сечения позволяет раздельно и надежно зафиксировать каждую головку наушников, использовать упругие свойства дуги для плотной установки наушников внутри упаковки, обеспечить крепление изделия на весу без сжатия и повреждения головок под действием собственного веса и транспортных перегрузок. Карманы фиксируют прозрачные вкладыши, прикрывающие смотровые окна и обеспечивающие демонстрацию наушников со всех сторон внутри упаковки. 13105 Фиг.2 Упорядник Замовлення 4099 Техред М.Моргентал Коректор М.Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
