Буртоукладальна машина

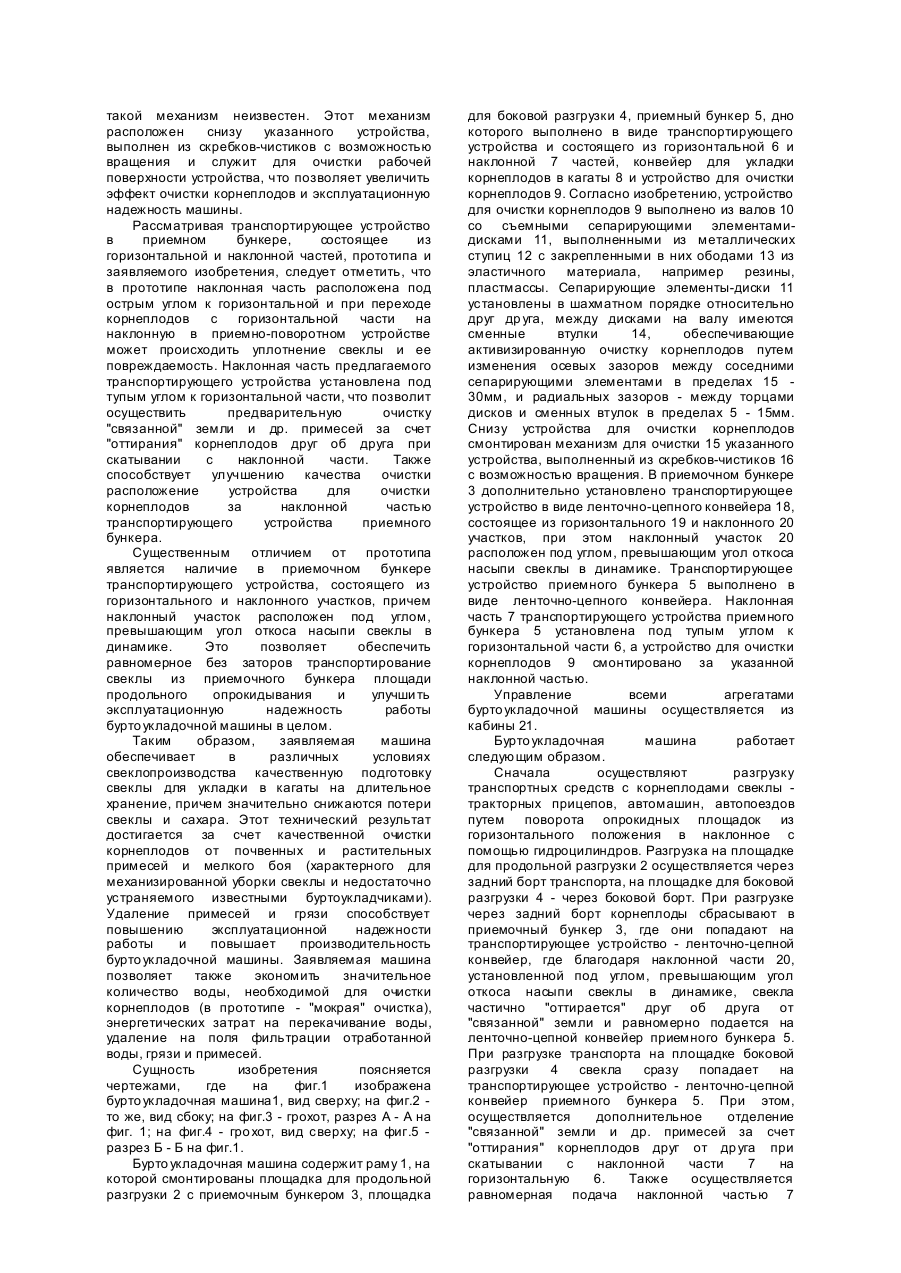

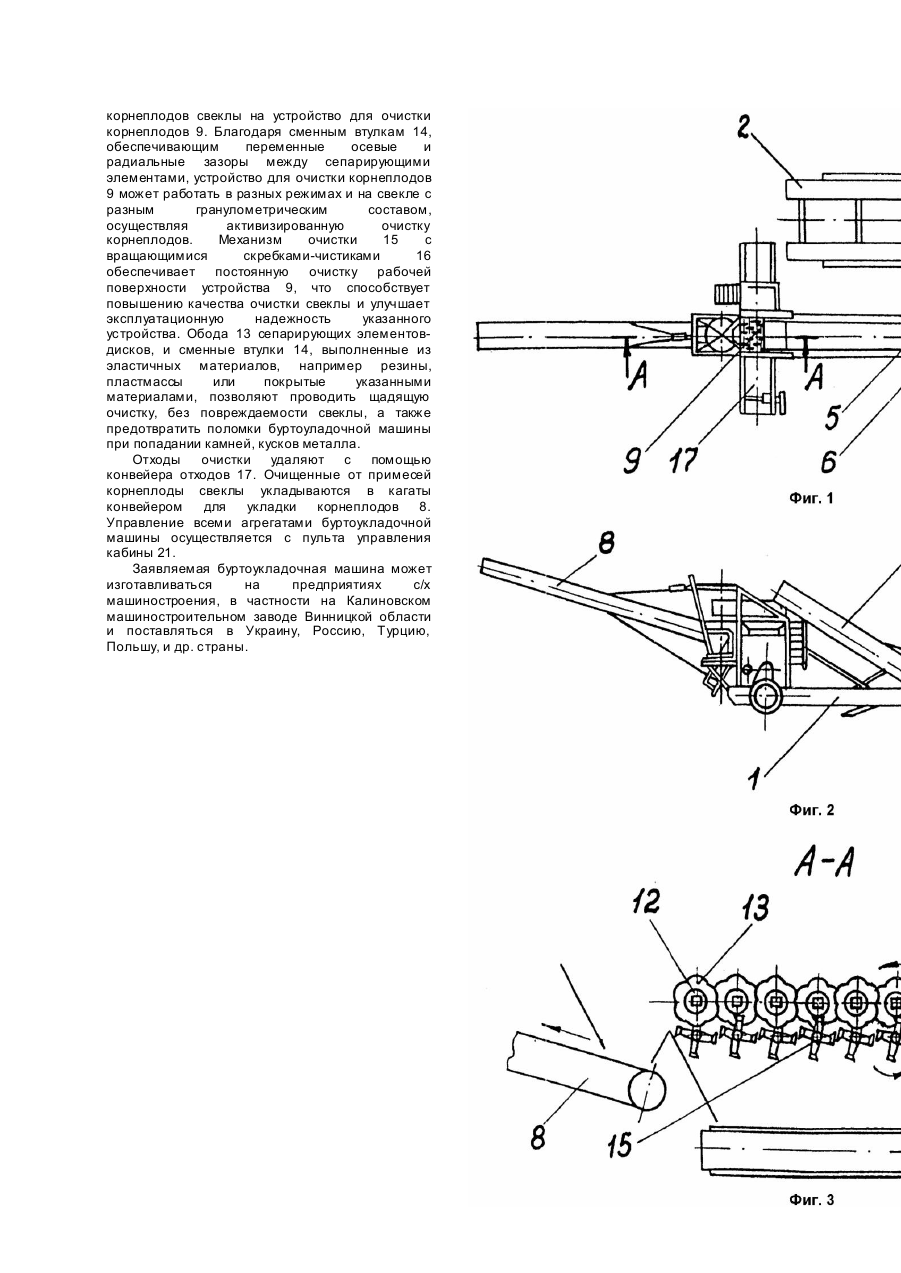

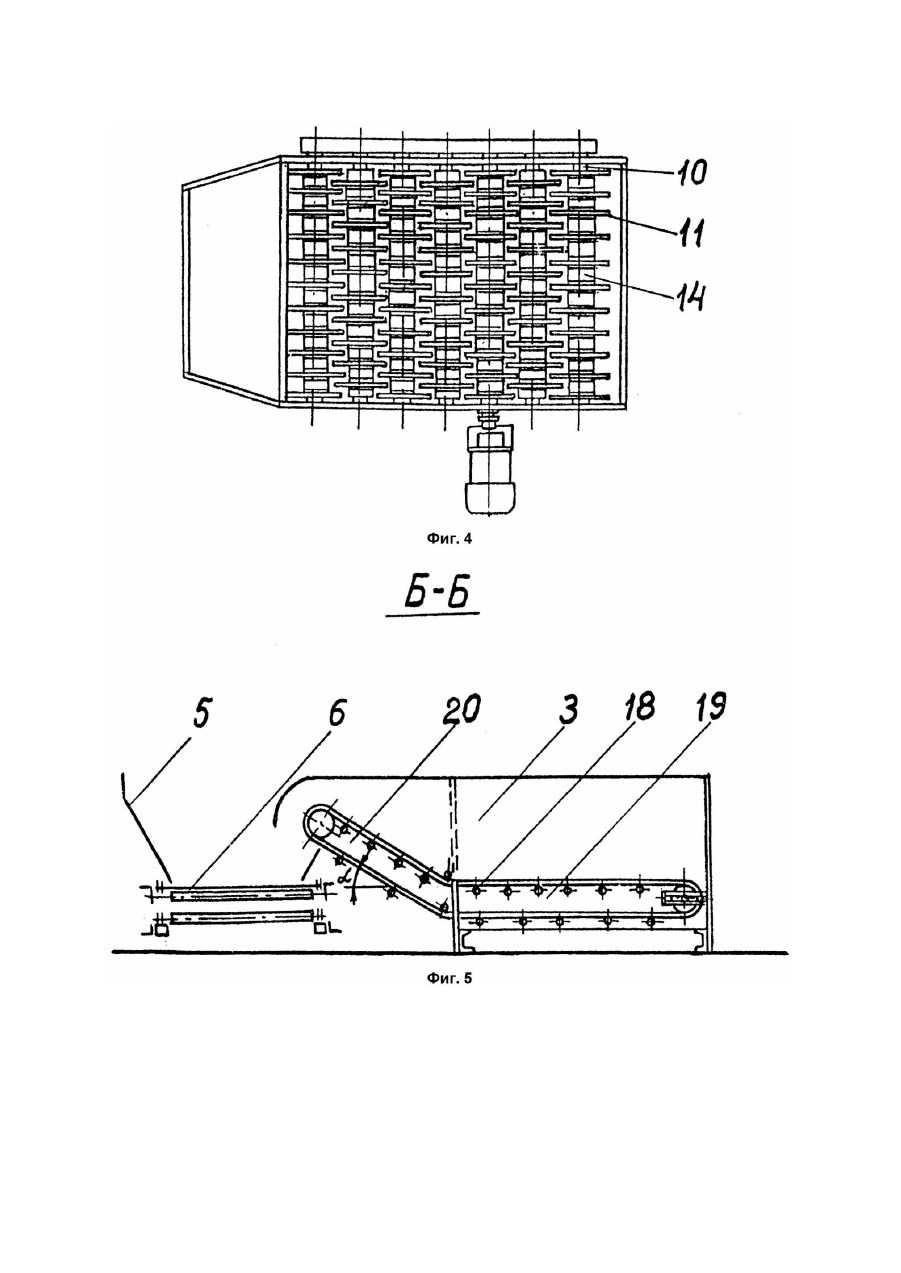

Изобретение относится к отрасли сельскохозяйственного машиностроения, а именно, к устройствам для разгрузки, очистки и укладки корнеплодов в кагаты, например свеклы и может быть использована на свеклоприемных пунктах са харных заводов и в сельском хозяйстве. Прототипом является буртоукладочная машина, содержащая раму, на которой смонтирована площадка для продольной разгрузки с приемочным бункером, площадка для боковой разгрузки, приемный бункер с дном, выполненным в виде транспортирующего устройства, состоящего из горизонтальной и наклонной частей, конвейер для укладки корнеплодов и устройство для очистки корнеплодов [1]. Недостатками прототипа являются: применение пруткового грохота из зигзагообразных элементов, который не обеспечит качественную очистку свеклы, т.к. зазоры между сепарирующими элементами не регулируются и отсутствует механизм очистки этих зазоров; использование ботвоотделительного устройства, которое вызовет снижение производительности машины, т.к. встречновращающиеся валы могут частично обрывать ботву при слое свеклы в один корень; прототип не обеспечивает условий длительного хранения уложенной в кагаты мокрой свеклы, что приведет к порче сырья и потерям сахара; недостаточная эксплуатационная надежность машины из-за применения "мокрой" очистки свеклы; определенные трудности, вызванные подачей большого количества воды к буртоукладочной машине, которая во время работы должна передвигаться по кагатному полю, а также удаление отработанной воды, грязи и примесей. В основу изобретения поставлена задача создания буртоукладочной машины для различных зон свеклопроизводства, которая обеспечит качественную подготовку свеклы для укладки в кагаты на длительное хранение со значительным уменьшением потерь сырья и сахара, которая повысит эффект очистки свеклы от примесей и мелкого боя, снизит ее повреждаемость, обеспечит эксплуатационную надежность буртоукладочной машины. Поставленная задача решается тем, что известная буртоукладочная машина, содержащая раму, на которой смонтирована площадка для продольной разгрузки с приемочным бункером, площадка для боковой разгрузки, приемный бункер с дном, выполненным в виде транспортирующего устройства, состоящего из горизонтальной и наклонной частей, конвейер для укладки корнеплодов и устройство для очистки корнеплодов, дополнена новыми узлами, кроме этого, в известной машине изменены места нахождения отдельных узлов, а именно; устройство для очистки корнеплодов выполнено из валов со съемными сепарирующими элементами - дисками и сменными втулками, при этом указанные диски выполнены из металлических ступиц с закрепленными на них ободами из эластичного материала, а сменные втулки выполнены таким образом, чтобы обеспечить активизированную очистку корнеплодов путем изменения осевых и радиальных зазоров между сепарирующими элементами, снизу устройства для очистки корнеплодов смонтирован механизм для очистки указанного устройства, выполненный из скребковчистиков с возможностью вращения, в приемочном бункере дополнительно установлено транспортирующее устройство, состоящее из горизонтального и наклонного участков, при этом наклонный участок расположен под углом, превышающим угол откоса насыпи свеклы в динамике, а наклонная часть транспортирующего устройства приемного бункера установлена под тупым углом к горизонтальной части, а устройство для очистки корнеплодов смонтировано за указанной наклонной частью. Кроме того, осевые зазоры между сепарирующими элементами-дисками выбраны в пределах 15 - 30мм, а радиальные зазоры в пределах 5 15мм, транспортирующее устройство, приемного бункера выполнено в виде ленточно-цепного конвейера, а элементы устройства для очистки корнеплодов: обода и втулки выполнены из резины или пластмассы или оснащены резиной или пластмассой. В устройстве для очистки корнеплодов по прототипу, расположенном в приемном бункере и выполненном в виде пруткового грохота, каждый сепарирующий элемент которого выполнен из зигзагообразного прутка, расположенных под углом 90 градусов и образующи х нерегулируемые зазоры без механизма их очистки, попадая между прутками корнеплоды при очистке и транспортировании будут повреждаться и забивать рабочую поверхность устройства, снижая тем самым, качество очистки свеклы различного гранулометрического состава и снижая эксплуатационную надежность буртоукладочной машины. Заявляемая машина устраняет эти недостатки за счет создания новой конструкции устройства для очистки корнеплодов, которая позволит использовать машину в различных регионах выращивания свеклы с разными гранулометрическим составом, с различной загрязненностью почвенными и растительными примесями. Эта конструкция основана на введении в устройство регулируемых зазоров, обеспечивающих активизированную (оптимальную) очистку корнеплодов. Осевые зазоры между сепарирующими элементами могут изменяться в пределах 15 - 30мм, а радиальные в пределах 5 - 15мм (в прототипе имеются осевые неизменяемые зазоры). Эти размеры зазоров выбирают для разных зон выращивания свеклы с учетом гранулометрического состава вороха свеклы. Также новая конструкция устройства для очистки корнеплодов позволит снизить повреждаемость корнеплодов и предотвратить поломки устройства при попадании камней и кусков металла, благодаря тому, что обода и втулки выполнены из эластичных материалов, например резины, пластмассы или оснащены указанными материалами. Это также дополнительно повышает эксплуатационную надежность машины и ее производительность. Кроме того, буртоукладочная машина оснащена механизмом для очистки сепарирующи х элементов устройства для очистки корнеплодов. В известных конструкциях буртоукладочных машин такой механизм неизвестен. Этот механизм расположен снизу указанного устройства, выполнен из скребков-чистиков с возможностью вращения и служит для очистки рабочей поверхности устройства, что позволяет увеличить эффект очистки корнеплодов и эксплуатационную надежность машины. Рассматривая транспортирующее устройство в приемном бункере, состоящее из горизонтальной и наклонной частей, прототипа и заявляемого изобретения, следует отметить, что в прототипе наклонная часть расположена под острым углом к горизонтальной и при переходе корнеплодов с горизонтальной части на наклонную в приемно-поворотном устройстве может происходить уплотнение свеклы и ее повреждаемость. Наклонная часть предлагаемого транспортирующего устройства установлена под тупым углом к горизонтальной части, что позволит осуществить предварительную очистку "связанной" земли и др. примесей за счет "оттирания" корнеплодов друг об друга при скатывании с наклонной части. Также способствует улучшению качества очистки расположение устройства для очистки корнеплодов за наклонной частью транспортирующего устройства приемного бункера. Существенным отличием от прототипа является наличие в приемочном бункере транспортирующего устройства, состоящего из горизонтального и наклонного участков, причем наклонный участок расположен под углом, превышающим угол откоса насыпи свеклы в динамике. Это позволяет обеспечить равномерное без заторов транспортирование свеклы из приемочного бункера площади продольного опрокидывания и улучши ть эксплуатационную надежность работы бурто укладочной машины в целом. Таким образом, заявляемая машина обеспечивает в различных условиях свеклопроизводства качественную подготовку свеклы для укладки в кагаты на длительное хранение, причем значительно снижаются потери свеклы и сахара. Этот технический результат достигается за счет качественной очистки корнеплодов от почвенных и растительных примесей и мелкого боя (характерного для механизированной уборки свеклы и недостаточно устраняемого известными буртоукладчиками). Удаление примесей и грязи способствует повышению эксплуатационной надежности работы и повышает производительность бурто укладочной машины. Заявляемая машина позволяет также экономить значительное количество воды, необходимой для очистки корнеплодов (в прототипе - "мокрая" очистка), энергетических затрат на перекачивание воды, удаление на поля фильтрации отработанной воды, грязи и примесей. Сущность изобретения поясняется чертежами, где на фиг.1 изображена бурто укладочная машина1, вид сверху; на фиг.2 то же, вид сбоку; на фиг.3 - грохот, разрез А - А на фиг. 1; на фиг.4 - гро хот, вид сверху; на фиг.5 разрез Б - Б на фиг.1. Бурто укладочная машина содержит раму 1, на которой смонтированы площадка для продольной разгрузки 2 с приемочным бункером 3, площадка для боковой разгрузки 4, приемный бункер 5, дно которого выполнено в виде транспортирующего устройства и состоящего из горизонтальной 6 и наклонной 7 частей, конвейер для укладки корнеплодов в кагаты 8 и устройство для очистки корнеплодов 9. Согласно изобретению, устройство для очистки корнеплодов 9 выполнено из валов 10 со съемными сепарирующими элементамидисками 11, выполненными из металлических ступиц 12 с закрепленными в них ободами 13 из эластичного материала, например резины, пластмассы. Сепарирующие элементы-диски 11 установлены в шахматном порядке относительно друг др уга, между дисками на валу имеются сменные втулки 14, обеспечивающие активизированную очистку корнеплодов путем изменения осевых зазоров между соседними сепарирующими элементами в пределах 15 30мм, и радиальных зазоров - между торцами дисков и сменных втулок в пределах 5 - 15мм. Снизу устройства для очистки корнеплодов смонтирован механизм для очистки 15 указанного устройства, выполненный из скребков-чистиков 16 с возможностью вращения. В приемочном бункере 3 дополнительно установлено транспортирующее устройство в виде ленточно-цепного конвейера 18, состоящее из горизонтального 19 и наклонного 20 участков, при этом наклонный участок 20 расположен под углом, превышающим угол откоса насыпи свеклы в динамике. Транспортирующее устройство приемного бункера 5 выполнено в виде ленточно-цепного конвейера. Наклонная часть 7 транспортирующего устройства приемного бункера 5 установлена под тупым углом к горизонтальной части 6, а устройство для очистки корнеплодов 9 смонтировано за указанной наклонной частью. Управление всеми агрегатами бурто укладочной машины осуществляется из кабины 21. Бурто укладочная машина работает следующим образом. Сначала осуществляют разгрузку транспортных средств с корнеплодами свеклы тракторных прицепов, автомашин, автопоездов путем поворота опрокидных площадок из горизонтального положения в наклонное с помощью гидроцилиндров. Разгрузка на площадке для продольной разгрузки 2 осуществляется через задний борт транспорта, на площадке для боковой разгрузки 4 - через боковой борт. При разгрузке через задний борт корнеплоды сбрасывают в приемочный бункер 3, где они попадают на транспортирующее устройство - ленточно-цепной конвейер, где благодаря наклонной части 20, установленной под углом, превышающим угол откоса насыпи свеклы в динамике, свекла частично "оттирается" друг об друга от "связанной" земли и равномерно подается на ленточно-цепной конвейер приемного бункера 5. При разгрузке транспорта на площадке боковой разгрузки 4 свекла сразу попадает на транспортирующее устройство - ленточно-цепной конвейер приемного бункера 5. При этом, осуществляется дополнительное отделение "связанной" земли и др. примесей за счет "оттирания" корнеплодов друг от др уга при скатывании с наклонной части 7 на горизонтальную 6. Также осуществляется равномерная подача наклонной частью 7 корнеплодов свеклы на устройство для очистки корнеплодов 9. Благодаря сменным втулкам 14, обеспечивающим переменные осевые и радиальные зазоры между сепарирующими элементами, устройство для очистки корнеплодов 9 может работать в разных режимах и на свекле с разным гранулометрическим составом, осуществляя активизированную очистку корнеплодов. Механизм очистки 15 с вращающимися скребками-чистиками 16 обеспечивает постоянную очистку рабочей поверхности устройства 9, что способствует повышению качества очистки свеклы и улучшает эксплуатационную надежность указанного устройства. Обода 13 сепарирующих элементовдисков, и сменные втулки 14, выполненные из эластичных материалов, например резины, пластмассы или покрытые указанными материалами, позволяют проводить щадящую очистку, без повреждаемости свеклы, а также предотвратить поломки буртоуладочной машины при попадании камней, кусков металла. Отходы очистки удаляют с помощью конвейера отходов 17. Очищенные от примесей корнеплоды свеклы укладываются в кагаты конвейером для укладки корнеплодов 8. Управление всеми агрегатами буртоукладочной машины осуществляется с пульта управления кабины 21. Заявляемая буртоукладочная машина может изготавливаться на предприятиях с/х машиностроения, в частности на Калиновском машиностроительном заводе Винницкой области и поставляться в Украину, Россию, Турцию, Польшу, и др. страны.
