Тепловий витратомір
Номер патенту: 17738
Опубліковано: 16.10.2006
Автори: Лоншакова Антоніна Олегівна, Бандура Іван Миколайович, Ярошевич Тетяна Леонідівна, Субота Анатолій Максимович
Формула / Реферат
Тепловий витратомір, що містить установлені на трубопроводі нагрівач і два терморезистори, які розташовані по обидві сторони від нагрівача й включені в мостову схему, інші плечі якої утворені постійними резисторами, перший підсилювач розбалансу, включений в одну з діагоналей мостової схеми, джерело струму й джерело опорної напруги, операційний підсилювач, першим виходом під'єднаний до джерела опорної напруги, джерела струму на транзисторі і струмозадавального резистора, вкюченого в емітерний ланцюг транзистора, причому база транзистора приєднана до виходу операційного підсилювача, а колектор - до емітера нагрівального транзистора, колектор якого підключений до джерела напруги підігріву, який відрізняється тим, що він оснащений додатковим терморезистором, розміщеним у корпусі з нержавіючої сталі з високим коефіцієнтом теплопровідності в трубопроводі, другим підсилювачем розбалансу, до якого підключений терморезистор, виходи першого і другого підсилювачів розбалансу через суматор підключені до другого виходу операційного підсилювача.
Текст

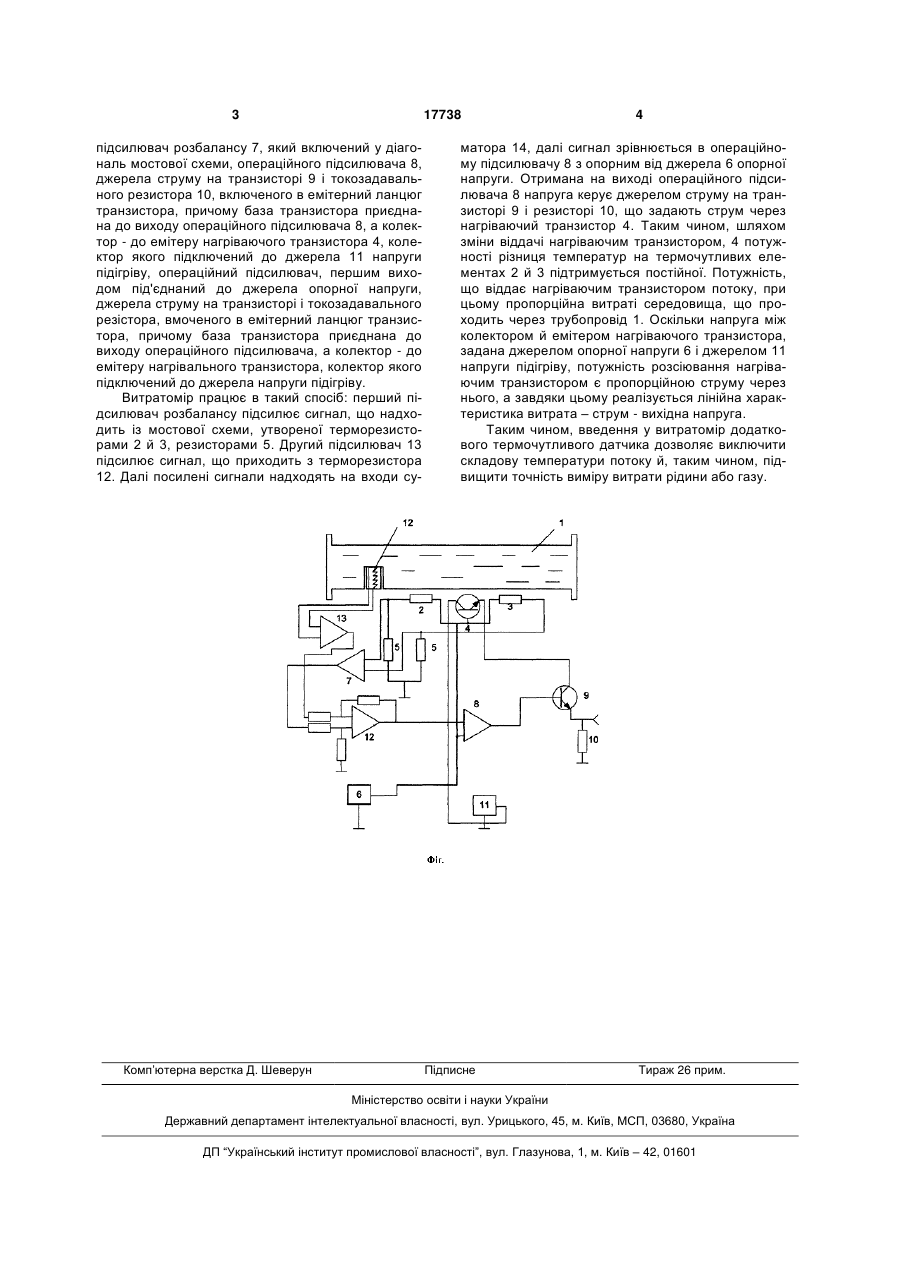

Тепловий витратомір, що містить установлені на трубопроводі нагрівач і два терморезистори, які розташовані по обидві сторони від нагрівача й включені в мостову схему, інші плечі якої утворені постійними резисторами, перший підсилювач розбалансу, включений в одну з діагоналей мостової схеми, джерело струму й джерело опорної напру 3 17738 підсилювач розбалансу 7, який включений у діагональ мостової схеми, операційного підсилювача 8, джерела струму на транзисторі 9 і токозадавального резистора 10, включеного в емітерний ланцюг транзистора, причому база транзистора приєднана до виходу операційного підсилювача 8, а колектор - до емітеру нагріваючого транзистора 4, колектор якого підключений до джерела 11 напруги підігріву, операційний підсилювач, першим виходом під'єднаний до джерела опорної напруги, джерела струму на транзисторі і токозадавального резістора, вмоченого в емітерний ланцюг транзистора, причому база транзистора приєднана до виходу операційного підсилювача, а колектор - до емітеру нагрівального транзистора, колектор якого підключений до джерела напруги підігріву. Витратомір працює в такий спосіб: перший підсилювач розбалансу підсилює сигнал, що надходить із мостової схеми, утвореної терморезисторами 2 й 3, резисторами 5. Другий підсилювач 13 підсилює сигнал, що приходить з терморезистора 12. Далі посилені сигнали надходять на входи су Комп’ютерна верстка Д. Шеверун 4 матора 14, далі сигнал зрівнюється в операційному підсилювачу 8 з опорним від джерела 6 опорної напруги. Отримана на виході операційного підсилювача 8 напруга керує джерелом струму на транзисторі 9 і резисторі 10, що задають струм через нагріваючий транзистор 4. Таким чином, шляхом зміни віддачі нагріваючим транзистором, 4 потужності різниця температур на термочутливих елементах 2 й 3 підтримується постійної. Потужність, що віддає нагріваючим транзистором потоку, при цьому пропорційна витраті середовища, що проходить через трубопровід 1. Оскільки напруга між колектором й емітером нагріваючого транзистора, задана джерелом опорної напруги 6 і джерелом 11 напруги підігріву, потужність розсіювання нагріваючим транзистором є пропорційною струму через нього, а завдяки цьому реалізується лінійна характеристика витрата – струм - вихідна напруга. Таким чином, введення у витратомір додаткового термочутливого датчика дозволяє виключити складову температури потоку й, таким чином, підвищити точність виміру витрати рідини або газу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat flow rate meter
Автори англійськоюSubota Anatolii Maksymovych, Bandura Ivan Mykolaiovych
Назва патенту російськоюТепловой расходомер
Автори російськоюСубота Анатолий Максимович, Бандура Иван Николаевич
МПК / Мітки
МПК: G01F 1/68
Мітки: витратомір, тепловий
